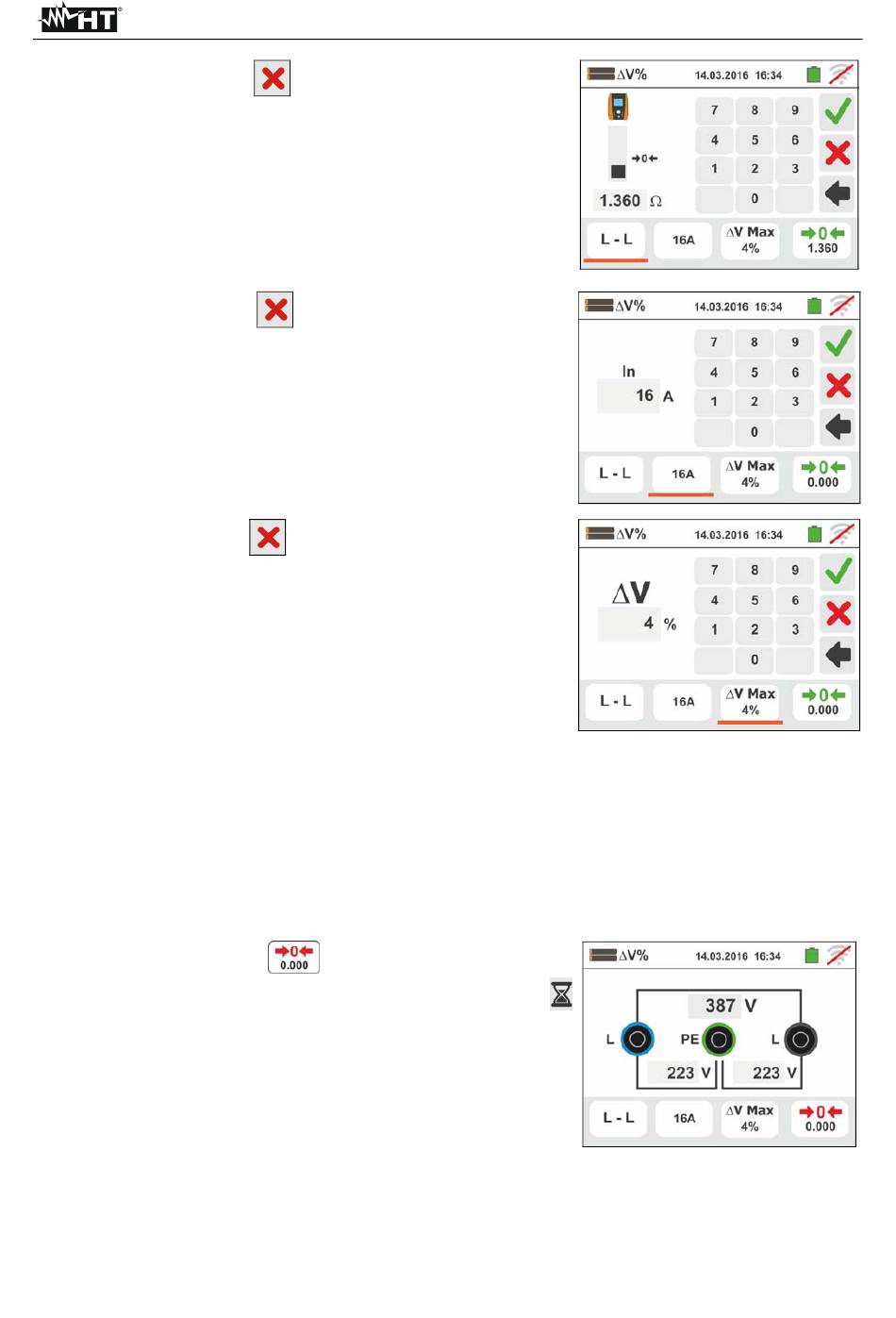

3.
Appuyez sur l'icône
et utiliser le clavier virtuel pour définir la valeur
d'impédance de l'Offset Z1 entre 0000 et 9999 .
Confirmez
votre
précédent. Appuyez sur la deuxième icône dans le coin
inférieur gauche pour régler la valeur du courant
nominal de la protection sur la ligne pricncipale du test.
L'écran suivant est affiché
4.
Appuyez sur l'icône
champ "A" et utiliser le clavier virtuel pour définir la
valeur nominale protection de l'appareil entre 1A et
9999A. Confirmez votre choix en retournant à l'écran
précédent.
Appuyez sur la troisième icône en bas à gauche pour
régler la chute de tension maximale autorisée (V%)
pour la ligne en question. L'écran suivant est affiché
5.
Appuyez sur l'icône
le "%" et utiliser le clavier virtuel pour définir la valeur
de V% entre 1% et 99%.
Confirmez votre choix en retournant à l'écran précédent
6. Passez à l'étape 9 dans le cas du réglage manuel de la valeur de l'offset Z1. En cas de
NON configuration manuelle de la valeur de l'Offset Z1, connecter l'instrument au
point initial de la ligne principale du test (généralement en aval d'un dispositif de
protection) selon les Fig. 33 ou Fig. 34 de manière à exécuter la première mesure
d'impédance Z1 (Offset). Dans ce cas, l'instrument va exécuter la mesure d'impédance
en amont du point initial de la ligne principale du test, il prend comme référence de point
de départ. L'écran suivant (concernant la mesure LL) est affiché
7.
Appuyez sur l'icône
mesure de l'impédance Z1 (Offset). Le symbole
apparaît sur l'afficheur pendant la mesure. A la fin de la
mesure, l'écran suivant s'affiche
pour réinitialiser la valeur ""
choix
en
retournant
pour réinitialiser la valeur du
pour réinitialiser la valeur dans
pour allumer la première
FR - 81
à
l'écran
GSC60
