6.9.
ΔV%: CHUTES DE TENSION SUR LES LIGNES PRINCIPALES
Cette fonction permet d'évaluer la valeur en pourcentage de la chute de tension entre
deux points d'une ligne d'alimentation principale possédant un dispositif de protection et
compare cette valeur avec la limite autorisée.
L'instrument peut être utilisé pour les mesures sur des installations en
catégorie de surtension CAT IV 300V à la terre et max 600V entre les
entrées. Ne pas connecter l'instrument à des installations avec des tensions
excédant les limites indiquées dans ce manuel. Le dépassement de ces
limites pourrait entraîner des chocs électriques pour l'utilisateur et
endommager l'instrument
La connexion des câbles de mesure à l'instrument et aux crocodiles doit
toujours se faire avec les accessoires déconnectés de l'installation
Nous vous recommandons de tenir la pince crocodile en respectant la zone
de sécurité prévue pour la protection des mains (voir la § 4.2)
Les modes suivants sont disponibles :
L-N
Mesure de l'impédance phase-neutre. Ce test peut être effectué également
avec une haute résolution (0,1m) avec l'accessoire optionnel IMP57
L-L
Mesure de l'impédance phase-phase. Ce test peut être effectué également
avec une haute résolution (0,1m) avec l'accessoire optionnel IMP57
La mesure de l'impédance de ligne ou de l'anneau de panne implique la
circulation d'un courant maximum conforme aux spécifications techniques de
l'instrument (§ 10.1). Cela pourrait engendrer l'intervention de protections
magnétothermiques éventuelles avec des courants d'intervention inférieurs.

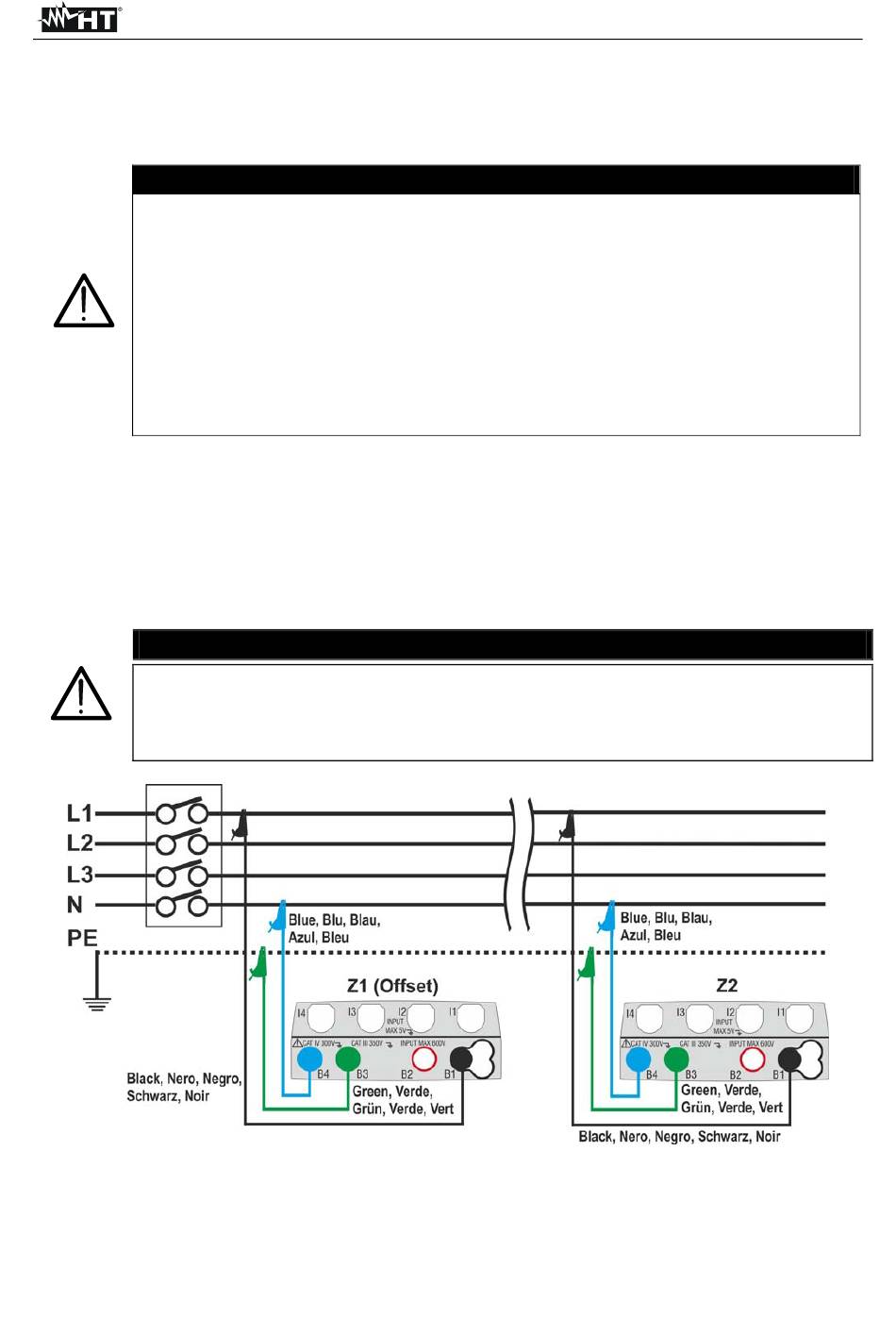

Fig. 33 : Connexion de l'instrument en mode mesure chute de tension L-N
ATTENTION
ATTENTION
FR - 79
GSC60
