Sélectionnez les options "TN, TT ou" IT"," 25 ou
50V "," 50Hz ou 60Hz "et la tension de référence
dans les paramètres généraux de l'appareil (voir §
5.1.4).

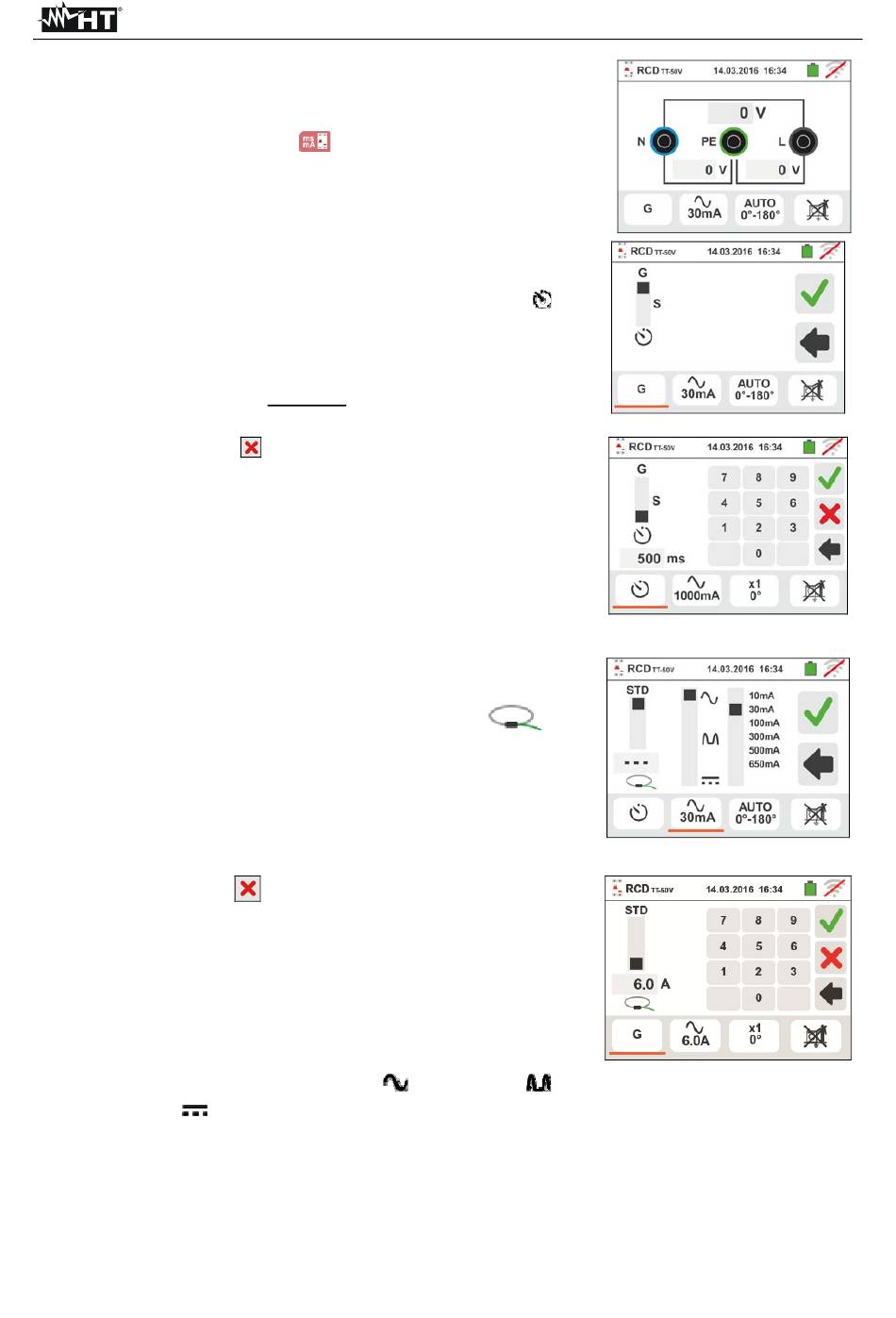

Toucher l'icône
est affichée. Toucher l'icône à gauche pour régler le
type de fonctionnement de l'RCD. La page-écran
qui suit est affichée.
2.
Déplacer la référence de la barre de glissement en
choisissant le type de fonctionnement souhaité
parmi les options : G (Général), S (Sélectif),
(Retardé). Confirmer le choix en revenant à la
page-écran initiale de la mesure. Remarquer la
présence de la sélection effectuée. Pour la
sélection de l'RCD Retardé, l'instrument affiche la
page-écran suivante.
3.
Toucher l'icône
dans le champ Timer et utiliser le clavier virtuel
pour régler la valeur du temps de retard de l'RCD
en secondes comprise entre 1ms et 500ms.
Confirmer le choix en revenant à la page-écran
initiale de la mesure. Toucher l'icône deuxiéme
pour définir le type de l'RCD, régler la forme
d'onde et le courant d'intervention. La page-écran
qui suit est affichée :
4.
Déplacez le curseur vers la gauche de la référence
en sélectionnant le type de RCD entre les options:
STD (Standard Type de différentiel) et "
(RCD sans dispositif de coupure de courant
intégré avec l'utilisation de l'accessoire en option
RCDX10). Dans le cas du RCD sans dispositif de
coupure de courant intégré le message suivant
apparaît sur l'écran d'affichage
5.
Touchez l'icône
champ «A» et utiliser le clavier virtuel pour régler
la valeur du courant nominal du RCD sans
dispositif de coupure de courant intégré. Le
courant nominal maximum est 10.0A. Confirmez
votre choix en revenant à l'écran précédent.
Déplacer la référence de la barre de glissement
deuxiéme en choisissant la forme d'onde du
différentiel parmi les options :
(type A),
boîtiers standards STD déplacer la référence de
la troisième barre de glissement gauche en
choisissant le courant nominal du différentiel parmi
les options : 10, 30, 100, 300, 500, 650, 1000mA
Confirmer le choix en revenant à la page-écran
initiale de la mesure. Remarquer la présence des
sélections effectuées
. La page-écran ci-contre
pour mettre à zéro la valeur
pour une remise à zéro dans le
(type B). Pour RCD de type sur
"
(type AC),
