4.
Toucher l'icône
le champ In et utiliser le clavier virtuel pour régler la
valeur du courant nominal de la protection entre les
valeurs admises par l'instrument.
Les sélections
l'instrument :
 Courant MCB (courbe B) sélectionnable entre:
6,10,13,15,16,20,25,32,40,50,63A
 Courant MCB (courbe C, K) sélectionnable entre:
0.5,1,1.6,2,4,6,10,13,15,16,20,25,32,40,50,63A
 Courant MCB (courbe D) sélectionnable entre:
 0.5,1,1.6,2,4,6,10,13,15,16,20,25,32A
 Courant nominal Fusible gG sélectionnable entre:
2, 4, 6, 8, 10, 12, 13, 16, 20, 25, 32, 40, 50, 63, 80,
100, 125, 160, 200, 250, 315, 400, 500, 630, 800,
1000, 1250A
 Courant nominal Fusible aM sélectionnable entre: 2,
4, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100,
125, 160, 200, 250, 315, 400, 500, 630A
Confirmer le choix en revenant à la page-écran
précédente.

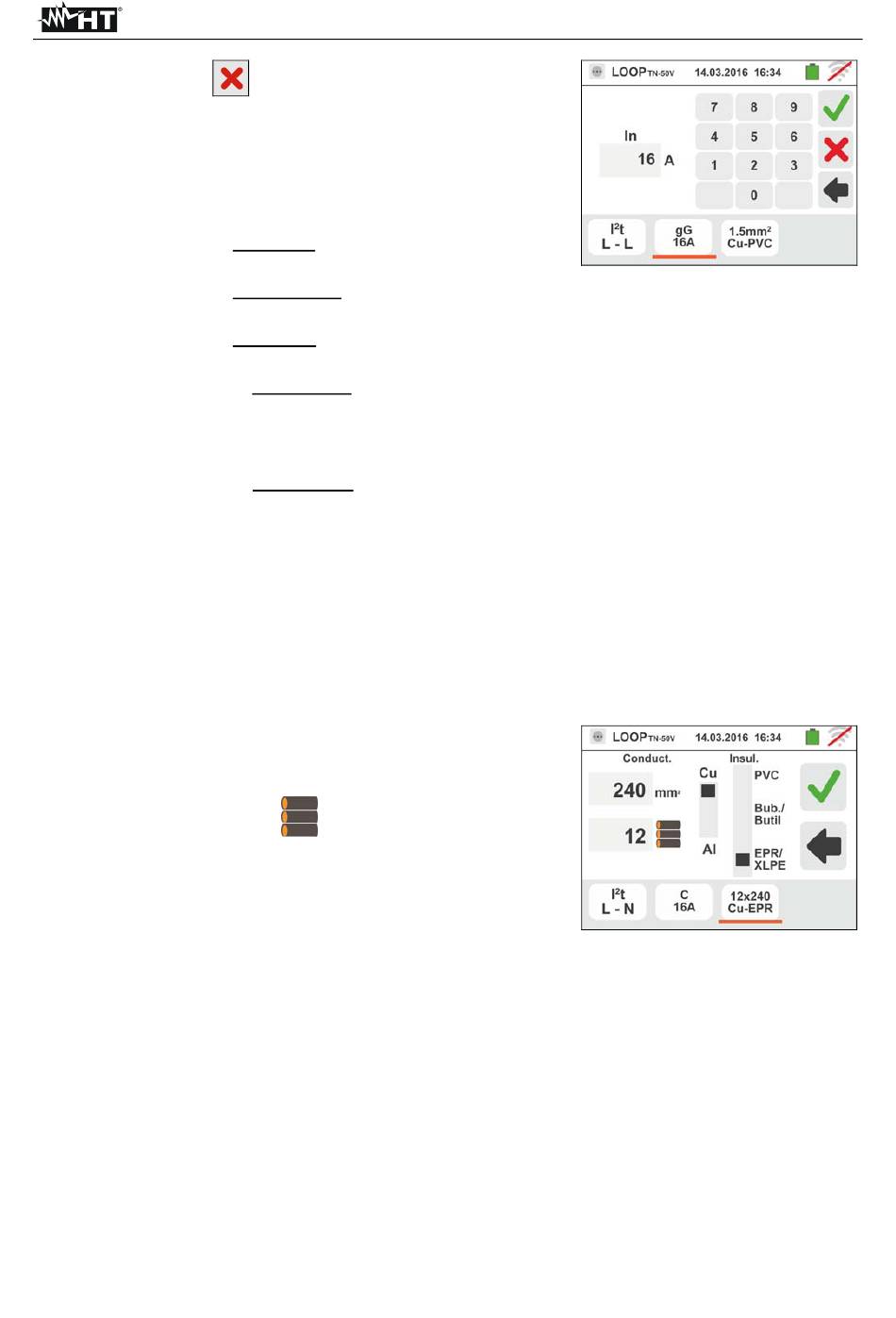

Toucher l'icône en bas à droite pour régler le type, la
section et le matériau constituant l'isolation interne du
câble de la ligne sous test. La page-écran qui suit est
affichée.
5. Toucher le champ « mm
numérique, saisir et confirmer la section de chaque
conducteur librement sélectionnable.
Toucher le champ «
numérique, saisir et confirmer le nombre éventuel de
cordes en parallèle. Si le circuit se compose d'un seul
conducteur, saisir « 1 »
Déplacer la référence de la barre de glissement gauche
en sélectionnant le type de conducteur. Les options
disponibles sont Cu (Cuivre) et Al (Aluminium).
Déplacer la référence de la barre de glissement droite
en choisissant le type d'isolement du câble parmi les
options : PVC, Rub/Butil (Caoutchouc/Caoutchouc
Butylique) et
propylène/Polyéthylène réticulé)
Confirmer le choix en revenant à la page-écran initiale
de la mesure.
pour mettre à zéro la valeur dans
suivantes sont
2
» et, à l'aide du clavier
» et, à l'aide du clavier
EPR/XLPE (Caoutchouc
disponibles sur
éthylène-
