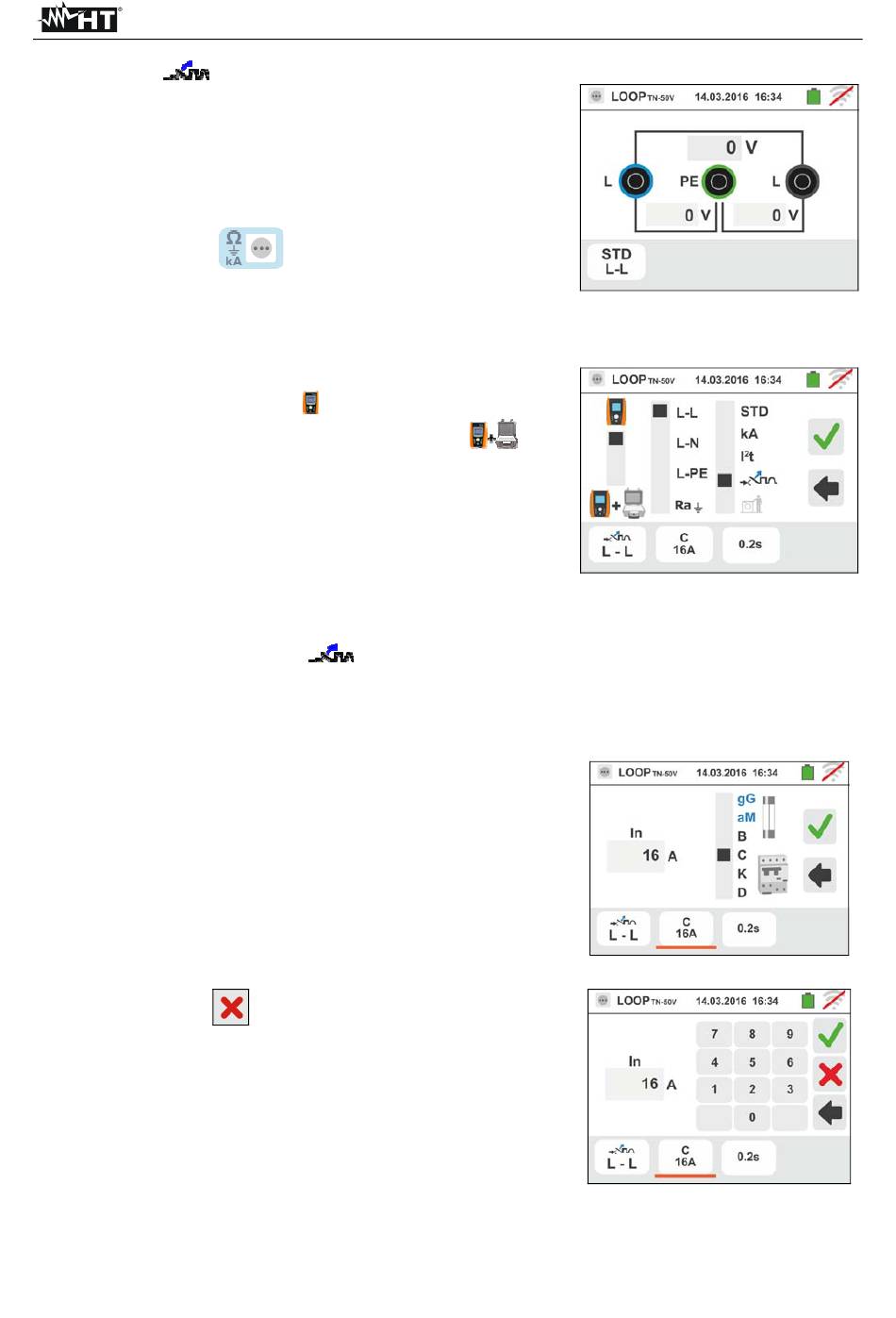

6.4.5. Mode
1. Sélectionner la nation de référence (voir § 5.1.2) et les
options « TN, TT ou IT », « 25 ou 50V », « 50Hz ou
60Hz » et la tension de référence dans les réglages
généraux de l'instrument (voir la § 5.1.4). REMARQUE:
pour la nation "USA" les systèmes TT et IT ne sont
pas disponibles
Toucher l'icône
affichée.
Toucher l'icône en bas. La page-écran qui suit est
affichée.
2. Déplacer la référence de la barre de glissement gauche
en sélectionnant l'icône
seulement avec l'instrument ou l'icône
exécuter la mesure avec l'instrument + accessoire
optionnel IMP57 (voir la § 6.4.10).
Déplacer la référence de la barre de glissement
centrale en sélectionnant les options « L-L », « L-N »
ou « L-PE » (systèmes TN seulement).
Déplacer la référence de la barre de glissement droite
en sélectionnant l'option «
Toucher l'icône en bas au centre pour régler le type de
protection et son courant nominal. La page-écran qui
suit est affichée.
3. Déplacer la référence de la barre de glissement en
sélectionnant le type de protection (Fusible de type gG
ou aM ou magnétothermique MCB sur la courbe B, C,
K, D).
Toucher le champ « In ». La page-écran qui suit est
affichée.
4.
Toucher l'icône
le champ In et utiliser le clavier virtuel pour régler la
valeur du courant nominal de la protection entre les
valeurs admises par l'instrument.
Confirmer le choix en revenant à la page-écran
précédente.
Toucher l'icône en bas à droite pour régler le temps
d'intervention de la protection. La page-écran qui suit
est affichée.
pour la vérification de la coordination des protections
. La page-écran ci-contre est
pour exécuter la mesure
».
pour mettre à zéro la valeur dans
pour
FR - 43
GSC60
