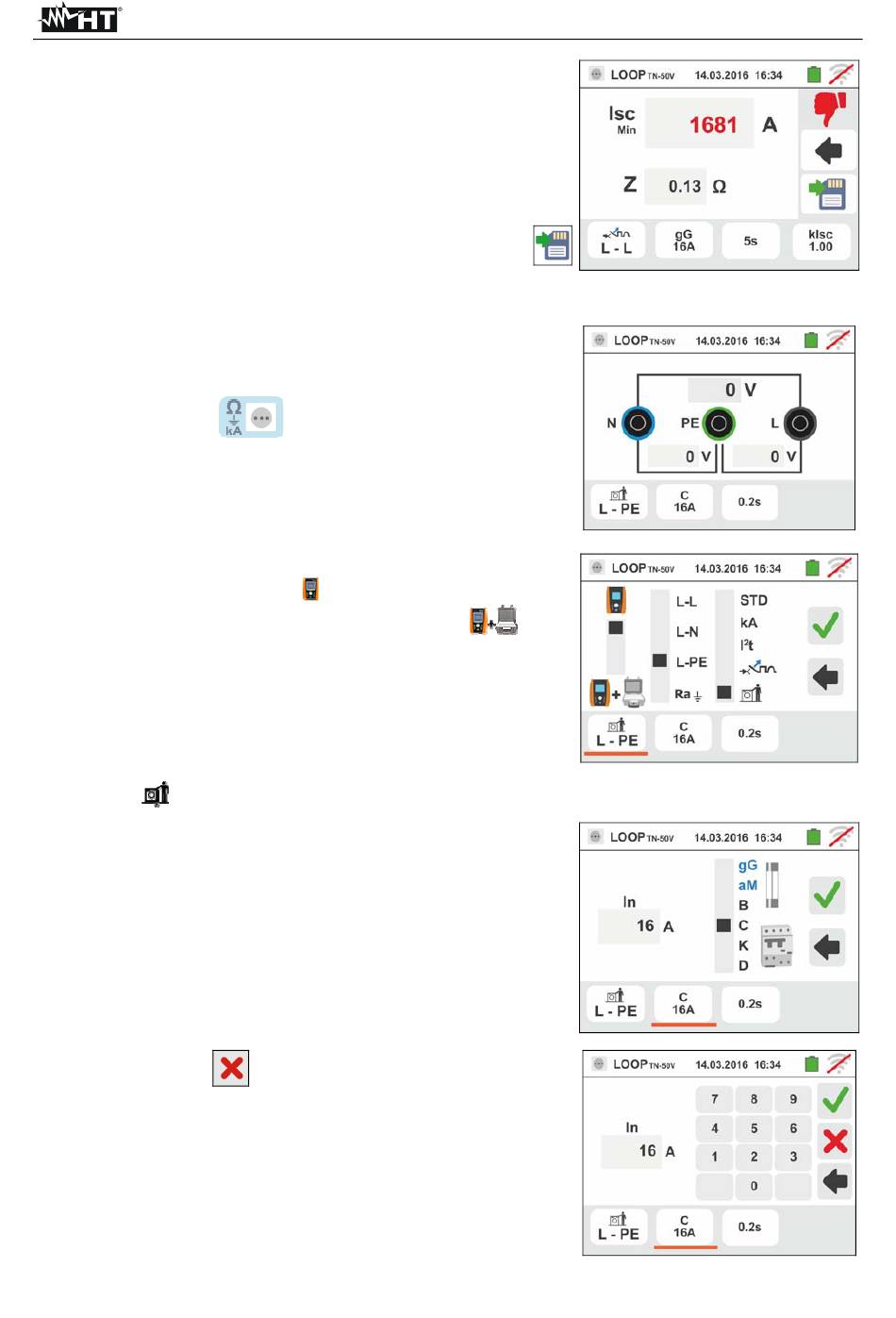

9. En cas de résultat négatif (le courant de court-circuit
minimum N'est PAS coupé par le dispositif de
protection dans le temps indiqué dans les sélections
effectuées), la page-écran ci-contre est affichée par
l'instrument.
Remarquer la présence du résultat de la mesure en
rouge.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
6.4.7. Vérifier la protection contre les contacts indirects (systèmes TN)
1. Sélectionner les options « TN », « 25 ou 50V », « 50Hz
ou 60Hz » et la tension de référence dans les réglages
généraux de l'instrument (voir la § 5.1.4).
Toucher l'icône
affichée.
Toucher l'icône en bas. La page-écran qui suit est
affichée.
2. Déplacer la référence de la barre de glissement gauche
en sélectionnant l'icône
seulement avec l'instrument ou l'icône
exécuter la mesure avec l'instrument + accessoire
optionnel IMP57 (voir la § 6.4.10).
Déplacer la référence de la barre de glissement
centrale en sélectionnant les options «L-PE » et la
référence de la barre de glissement droite se met en
position
3. Déplacer la référence de la barre de glissement en
sélectionnant le type de protection (Fusible de type gG
ou aM ou magnétothermique MCB sur la courbe B, C,
K, D).
Toucher le champ « In ». La page-écran qui suit est
affichée
4.
Toucher l'icône
le champ In et utiliser le clavier virtuel pour régler la
valeur du courant nominal de la protection entre les
valeurs admises par l'instrument. Confirmer le choix en
revenant à la page-écran précédente. Toucher l'icône
en bas à droite pour régler le temps d'intervention de la
protection. La page-écran qui suit est affichée
. La page-écran ci-contre est
pour exécuter la mesure
pour mettre à zéro la valeur dans
FR - 47
pour
GSC60
