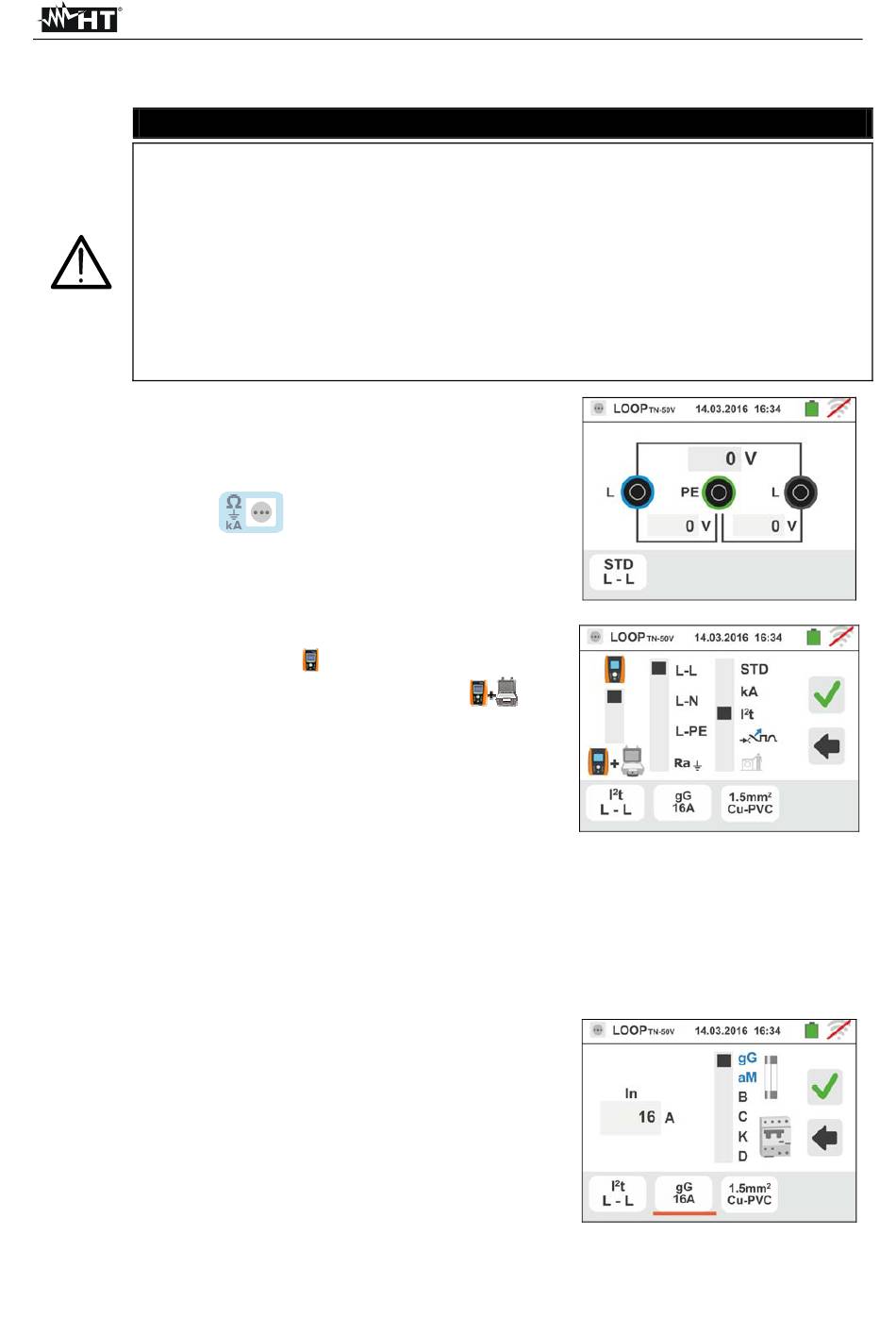

6.4.4. Mode I
t – Vérification de la protection contre les court-circuits
La vérification de la protection des conducteurs contre les effets thermiques des
court-circuits est réalisée sous les hypothèses suivantes :
Température ambiante de 25°C
Présence d'isolation extérieure (sans conducteur nu)
Absence d'harmoniques
Court-circuit au début de la ligne ou en fin de ligne en l'absence de
protection contre les surcharges
Pose du câble non enterrée
L'examen effectué par l'instrument NE remplace en aucun cas les calculs de
conception
1. Sélectionner les options « TN, TT ou IT », « 25 ou
50V », « 50Hz ou 60Hz » et la tension de référence
dans les réglages généraux de l'instrument (voir la §
5.1.4).
Toucher l'icône
affichée.
Toucher l'icône en bas. La page-écran qui suit est
affichée.
2. Déplacer la référence de la barre de glissement gauche
en sélectionnant l'icône
seulement avec l'instrument ou l'icône
exécuter la mesure avec l'instrument + accessoire
optionnel IMP57 (voir la § 6.4.10).
Déplacer la référence de la barre de glissement
centrale en sélectionnant les options « L-L », « L-N »
ou « L-PE »
Déplacer la référence de la barre de glissement droite
en sélectionnant l'option « I
Toucher l'icône en bas au centre pour régler le type de
protection et son courant nominal. La page-écran qui
suit est affichée
3. Déplacer la référence de la barre de glissement en
sélectionnant le type de protection (Fusible de type gG
ou aM ou magnétothermique MCB sur la courbe B, C,
K, D).
Toucher le champ « In ». La page-écran qui suit est
affichée.
ATTENTION
. La page-écran ci-contre est
pour exécuter la mesure
2
t ».
FR - 40
