6.4.
LOOP :
Cette fonction est exécutée selon les normesIEC/EN61557-3 et permet de mesurer
l'impédance de ligne, de l'anneau de panne et le courant de court-circuit présumé.
L'instrument peut être utilisé pour les mesures sur des installations en
catégorie de surtension CAT IV 300V à la terre et max 600V entre les
entrées. Ne pas connecter l'instrument à des installations avec des tensions
excédant les limites indiquées dans ce manuel. Le dépassement de ces
limites pourrait entraîner des chocs électriques pour l'utilisateur et
endommager l'instrument
La connexion des câbles de mesure à l'instrument et aux crocodiles doit
toujours se faire avec les accessoires déconnectés de l'installation
Nous vous recommandons de tenir la pince crocodile en respectant la zone
de sécurité prévue pour la protection des mains (voir la § 4.2)
En fonction du système électrique sélectionné (TT, TN, IT), certains modes de
connexion et de fonctionnement sont désactivés (voir Tableau 2)
Voici les modes de fonctionnement disponibles :
L-N
Mesure standard (STD) de l'impédance de ligne entre le conducteur de phase
et le conducteur de neutre et calcul du courant de court-circuit présumé phase –
neutre. La mesure est également exécutée à haute résolution (0.1m) à l'aide
de l'accessoire optionnel IMP57.
L-L
Mesure standard (STD) de l'impédance de ligne entre deux conducteurs de
phase et calcul du courant de court-circuit présumé phase – phase. La mesure
est également exécutée à haute résolution (0.1m) à l'aide de l'accessoire
optionnel IMP57.
L-PE Mesure standard (STD) de l'impédance de l'anneau de panne entre le
conducteur de phase et le conducteur de terre et calcul du courant de court-
circuit présumé phase – terre. La mesure est également exécutée à haute
résolution (0.1m) à l'aide de l'accessoire optionnel IMP57.
Ra
Résistance globale de terre sans engendrer l'intervention des protections
différentielles dans des systèmes avec et sans neutre (voir la § 12.7).
La mesure de l'impédance de ligne ou de l'anneau de panne implique la
circulation d'un courant maximum conforme aux spécifications techniques de
l'instrument (§ 10.1). Cela pourrait engendrer l'intervention de protections
magnétothermiques ou différentielles éventuelles avec des courants
d'intervention inférieurs.

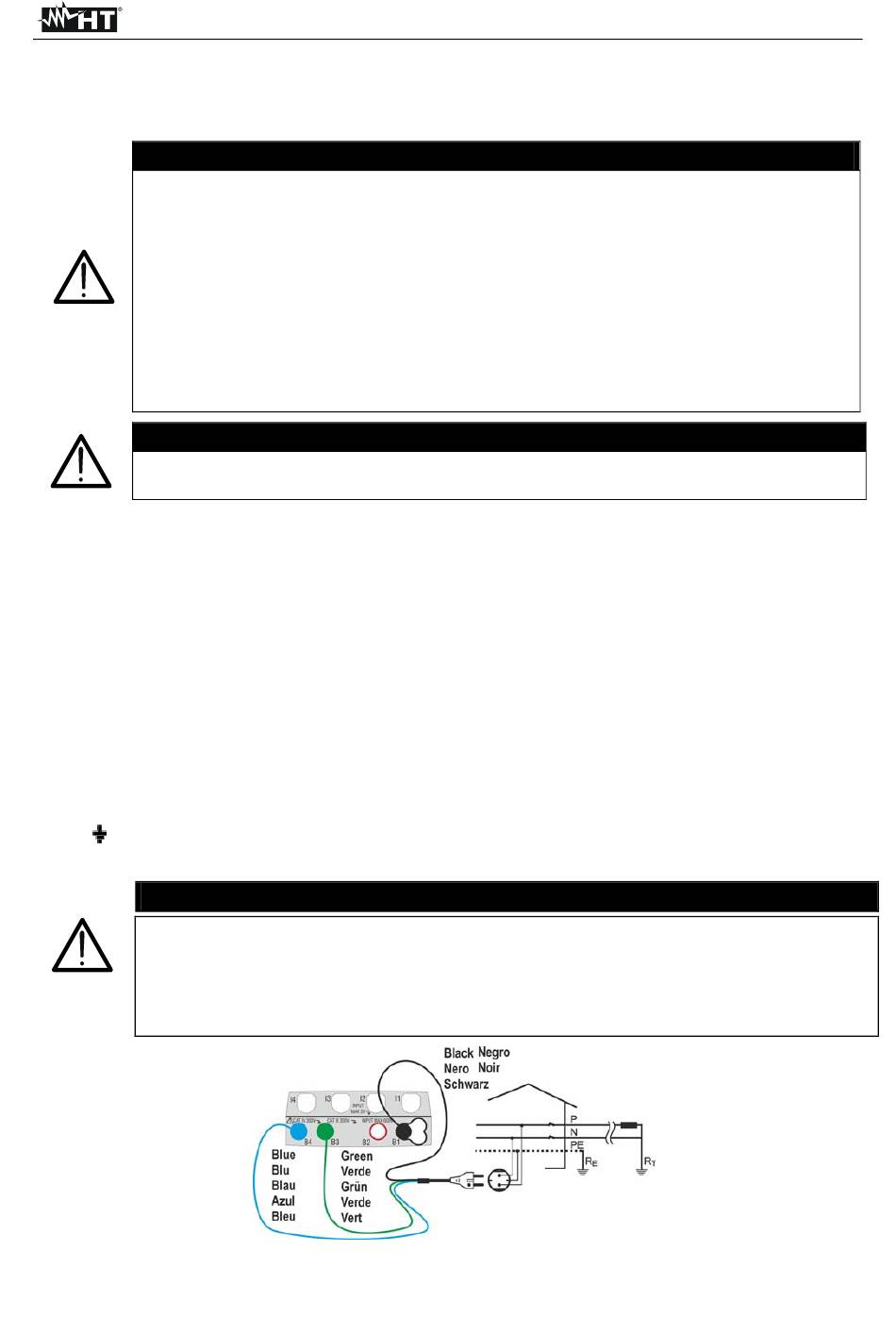

Fig. 17 : Mesure P-N/P-PE en installations monophasées/biphasées 230V par fiche shuko
IMPEDANCE LIGNE/LOOP ET RESISTANCE GLOBALE DE TERRE
ATTENTION
ATTENTION
ATTENTION
FR - 32
GSC60
