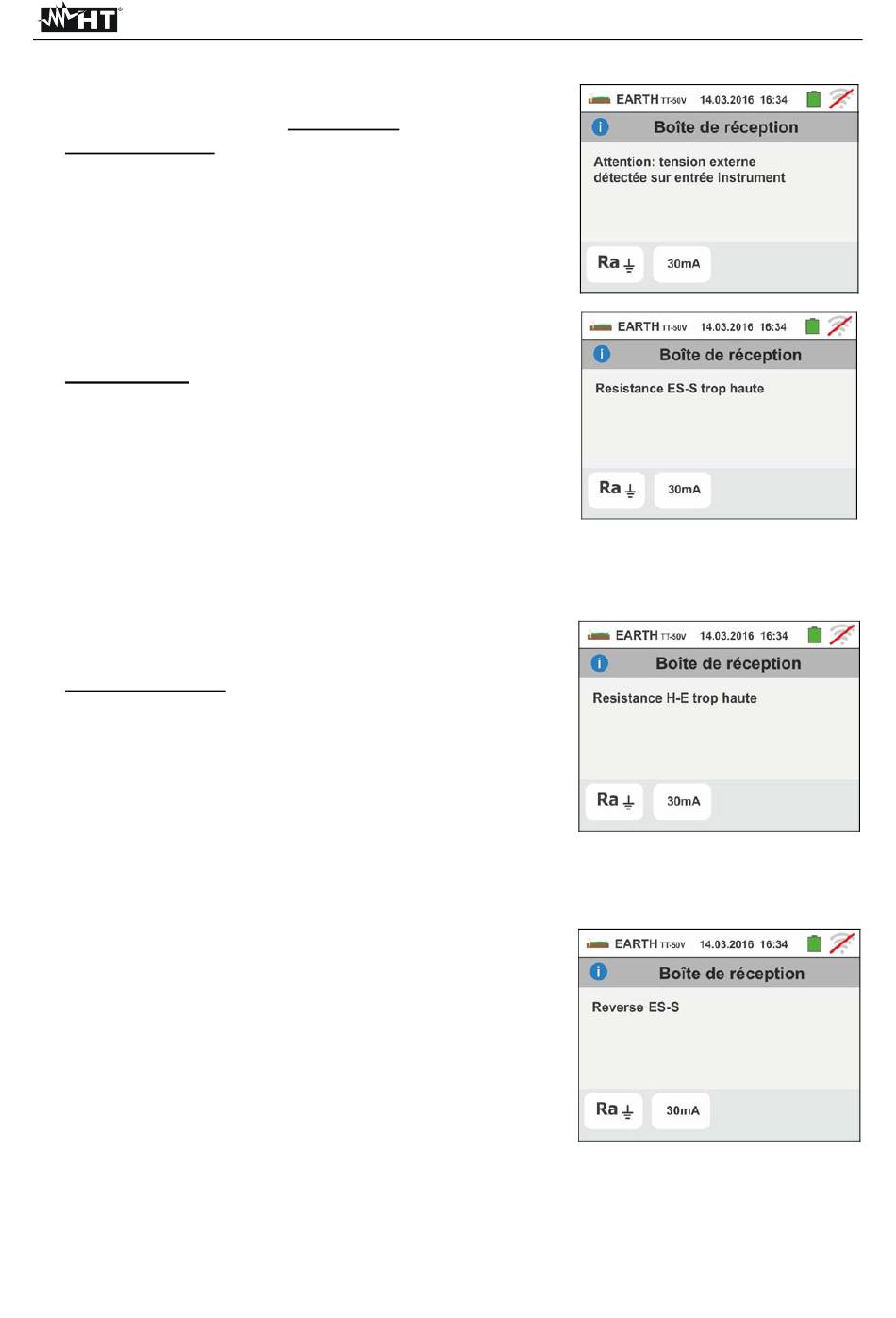

6.7.4. Situations d'anomalie pour mesure de terre à 3-fils et 2-fils
1. Au démarrage de la mesure, si l'instrument détecte à
l'entrée
du
ampérométrique
supérieure à 10V, il n'exécute pas l'essai et montre la
page-écran ci-contre.
2. Au démarrage de la mesure, l'instrument vérifie la
continuité des câbles de mesure. Si le circuit
voltmétrique (câbles rouge S et vert ES) est
interrompu ou a une résistance trop élevée,
l'instrument affiche une page-écran comme celle ci-
contre.
Vérifier que les bornes sont connectées correctement
et que l'électrode de mise à la terre branchée sur la
borne S n'est pas plantée dans un terrain caillouteux ou
peu conducteur ; si cela est le cas verser de l'eau
autour de l'électrode de mise à la terre pour diminuer
sa résistance (voir la § 12.12).
3. Au démarrage de la mesure, l'instrument vérifie la
continuité des câbles de mesure. Si le circuit
ampérométrique (câbles bleu H et noir E) est
interrompu ou a une résistance trop élevée,
l'instrument affiche une page-écran comme celle ci-
contre.
Vérifier que les bornes sont connectées correctement
et que l'électrode de mise à la terre branchée sur la
borne H n'est pas plantée dans un terrain caillouteux ou
peu conducteur ; si cela est le cas verser de l'eau
autour de l'électrode de mise à la terre pour diminuer
sa résistance (voir la § 12.12).
4. Au démarrage de la mesure, l'instrument vérifie l'état
des douilles B2 (S) et B3 (ES). En cas d'inversion des
conducteurs sur l'installation, l'instrument bloque l'essai
et affiche le message ci-contre
circuit
voltmétrique
une
tension
et
du
circuit
de
perturbation
