6.4.3. Mode kA – Vérification des pouvoir de coupure de la protection
1. Sélectionner les options « TN, TT ou IT », « 25 ou
50V », « 50Hz ou 60Hz » et la tension de référence
dans les réglages généraux de l'instrument (voir la §
5.1.4).
Toucher l'icône
affichée.

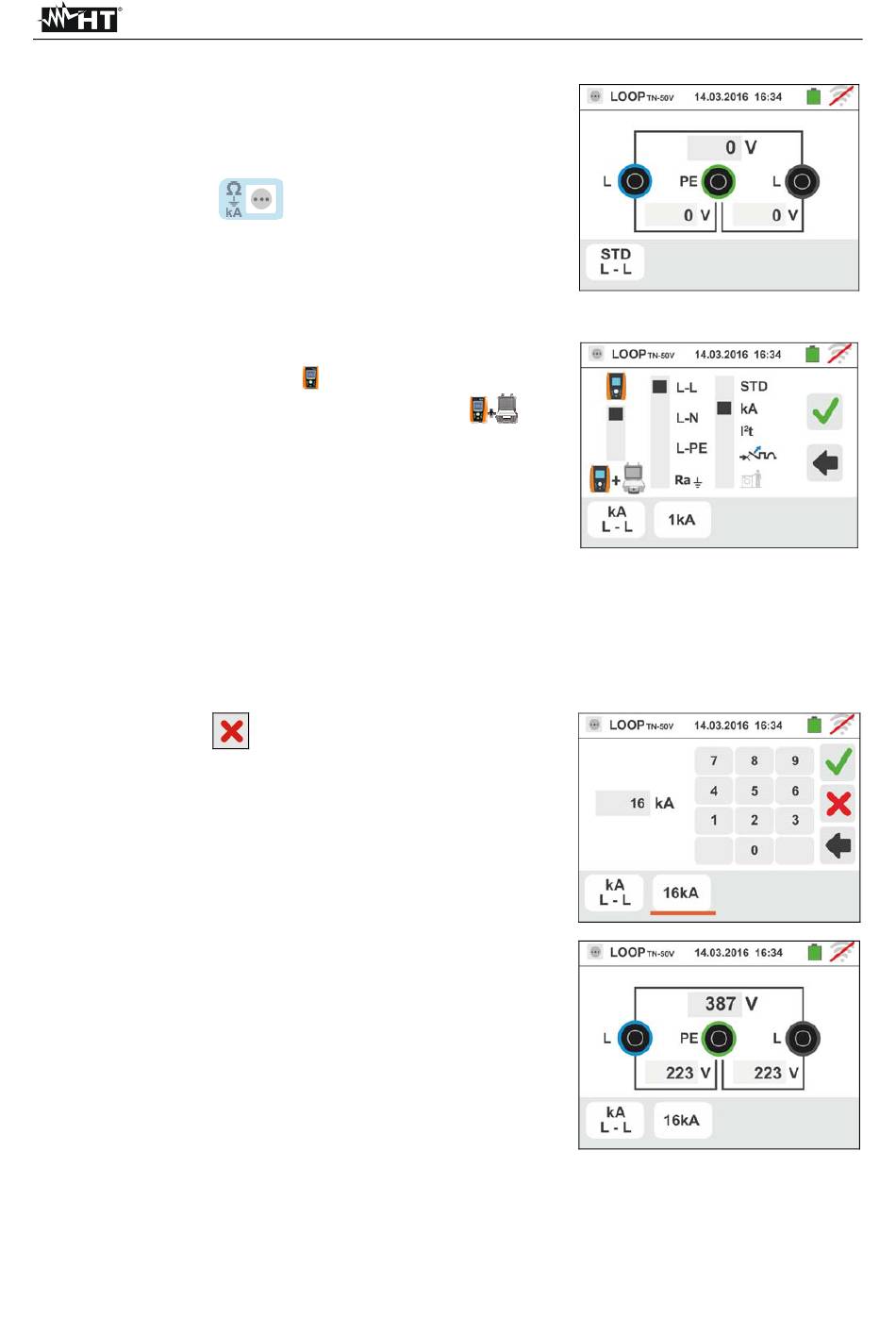

Toucher l'icône en bas. La page-écran qui suit est
affichée.
2. Déplacer la référence de la barre de glissement gauche
en sélectionnant l'icône
seulement avec l'instrument ou l'icône
exécuter la mesure avec l'instrument + accessoire
optionnel IMP57 (voir la § 6.4.10).
Déplacer la référence de la barre de glissement
centrale en sélectionnant les options « L-L », « L-N »
ou « L-PE » (systèmes TN seulement).
Déplacer la référence de la barre de glissement droite
en sélectionnant l'option « kA ».
Toucher l'icône en bas à droite pour régler le courant
d'intervention maximum exprimé en « kA » que la
protection doit interrompre. La page-écran qui suit est
affichée.
3.
Toucher l'icône
le champ kA et utiliser le clavier virtuel pour régler la
valeur du pouvoir de coupure de la protection comprise
entre 1kA et 9999kA.
Confirmer le choix en revenant à la page-écran initiale
de la mesure.
4. Déconnecter, lorsque cela est possible, toutes les
charges connectées en aval du point de mesure car
l'impédance
des
influencer les résultats de l'essai. Connecter la fiche
shuko, les crocodiles ou l'embout à distance au réseau
électrique comme d'après les Fig. 17, Fig. 18, Fig. 19 et
Fig. 21 le point le plus près possible de la protection en
cours d'examen
Remarquer la présence des valeurs de tension
correctes entre L-L et L-PE correspondant aux
sélections effectuées lors de la phase initiale (voir la §
5.1.4) comme il est montré dans la page-écran ci-
contre.
. La page-écran ci-contre est
pour exécuter la mesure
pour mettre à zéro la valeur dans
utilisateurs
ci-dessus
FR - 38
