6.7. EARTH :
L'instrument permet d'effectuer la mesure de la résistance de terre d'une installation dans
les façons qui suivent :
 Mesure de résistance de terre par méthode voltampérométrique 3-fils ou 2-fils
 Mesure de la résistivité du sol () par méthode Wenner 4-fils
 Mesure de résistance de chaque piquet sans déconnexion à l'aide de la pince
optionnelle T2100
6.7.1. Mesure de terre à 3 fils ou 2 fils et résistivité du sol à 4-fils
La mesure est exécutée conformément à la réglementation IEC/EN61557-5.
 L'instrument peut être utilisé sur des installations en catégorie de
surtension CAT IV 300V à la terre avec une tension maximale de 600V
entre les entrées. Ne pas connecter l'instrument à des installations avec
des tensions excédant les limites indiquées dans ce manuel. Le
dépassement de ces limites pourrait entraîner des chocs électriques pour
l'utilisateur et endommager l'instrument.
 La connexion des câbles de mesure à l'instrument et aux crocodiles doit
toujours se faire avec les accessoires déconnectés de l'installation.
 Nous vous recommandons de tenir la pince crocodile en respectant la zone
de sécurité prévue pour la protection des mains (voir la § 4.2).
 Si la longueur des câbles fournis de dotation avec l'instrument n'est pas
appropriée pour l'installation sous test, il est possible de fabriquer des
rallonges en adoptant les mesures décrites à la § 12.12
MESURE DE LA RESISTANCE DE TERRE

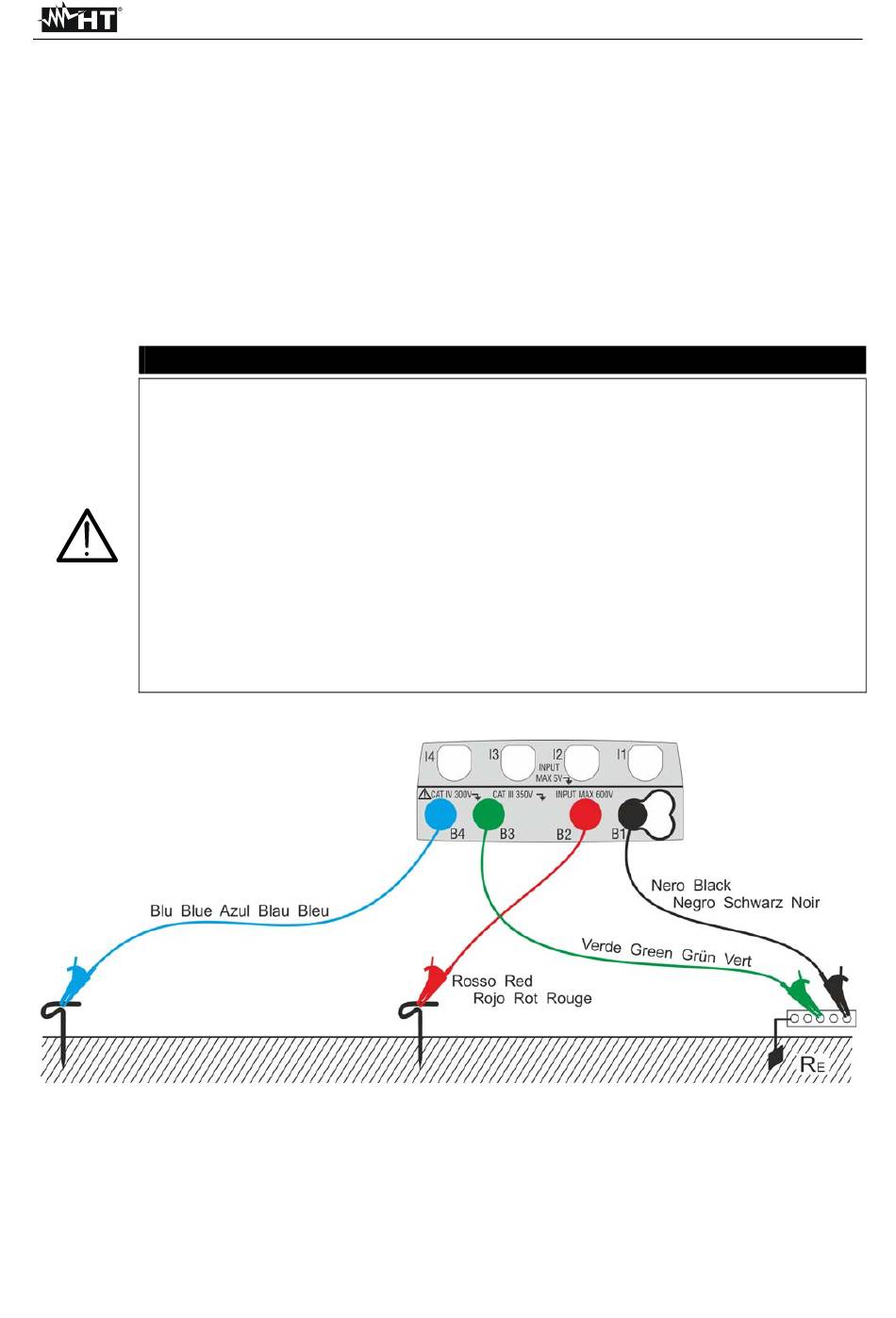

Fig. 27 : Mesure de résistance de terre à 3 fils
ATTENTION
