6.1.1. Situations d'anomalie
1.
En mode AUTO, ou mode " " si l'instrument mesure
une résistance inférieure au seuil limite mais pour
laquelle il ne peut pas générer un courant de 200 mA,

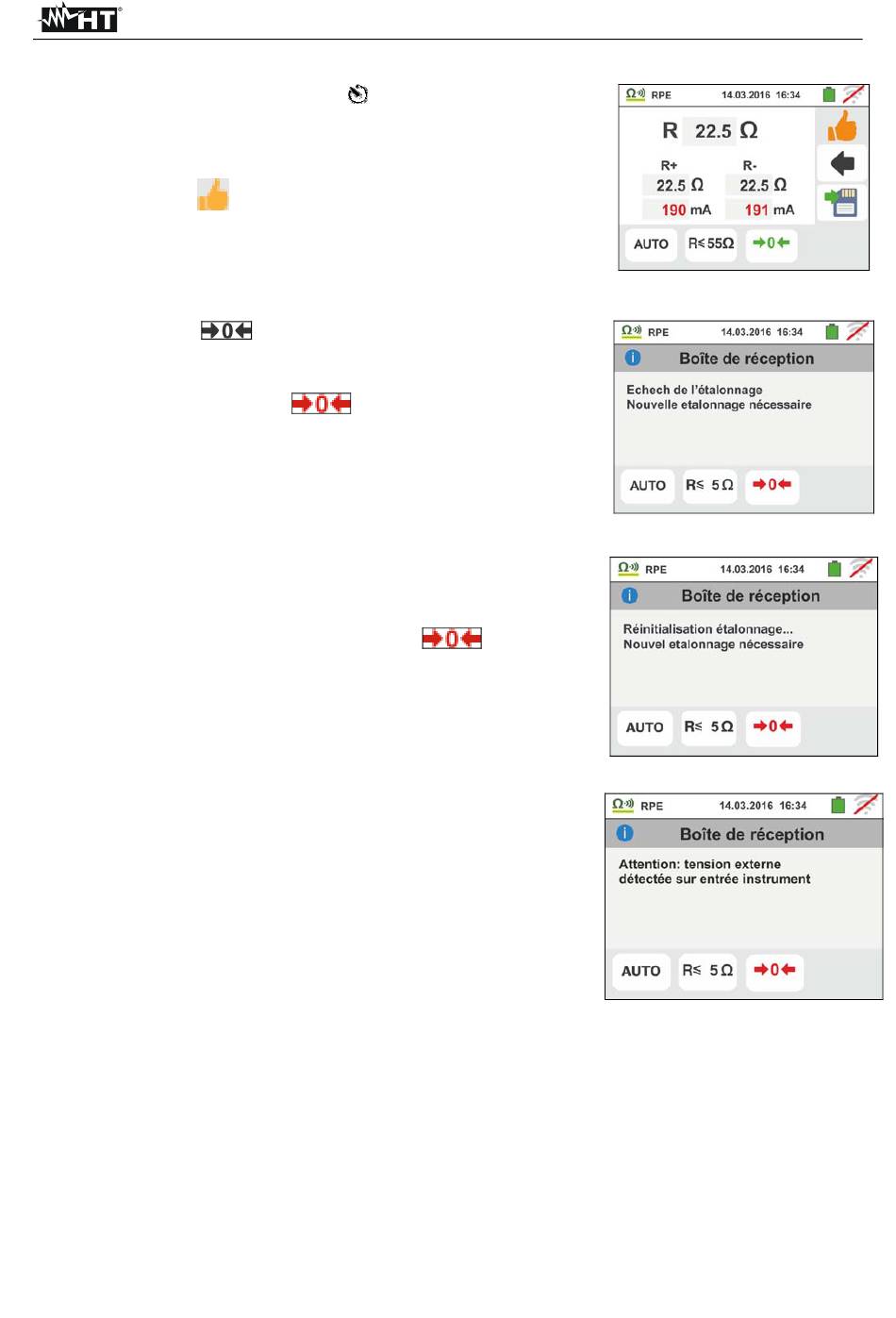

l'écran affiche le dessin suivant (voir schéma à gauche).
Le symbole
courant réel d'essai sont reportées en rouge.
2.
Si en mode
une résistance supérieure à 2, il remet à zéro la
valeur compensée et montre une page-écran comme
celle ci-contre. L'icône
indiquer la valeur mise à zéro de la calibration (ex. : en
exécutant l'opération les bornes ouvertes).
3.
Au cas où l'on détecterait que la résistance calibrée est
plus élevée que la résistance mesurée, l'instrument
émet un signal sonore prolongé et montre une page-
écran comme celle ci-contre. L'icône
à l'écran pour indiquer la valeur mise à zéro de la
calibration.
4.
Si l'instrument détecte sur ses bornes une tension
dépassant aprox 10V, il n'exécute pas l'essai, émet un
signal sonore prolongé et montre une page-écran
comme celle ci-contre
est affiché à l'écran et les valeurs du
l'instrument détecte sur ses bornes
est affichée à l'écran pour
est affichée
FR - 15
GSC60
