5.

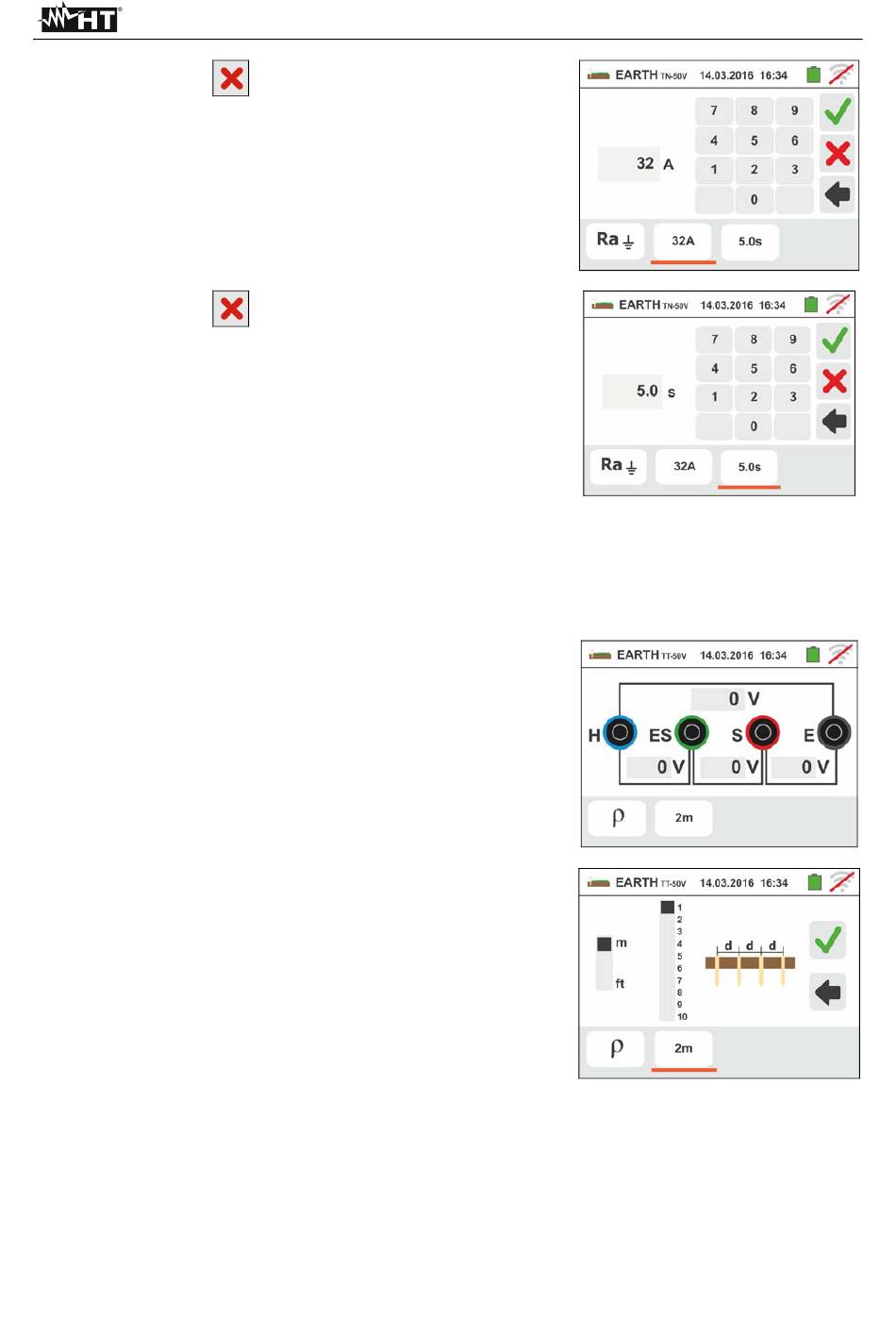

Toucher l'icône
le champ « A » et utiliser le clavier virtuel pour régler la
valeur du courant de panne (déclaré par le fournisseur
d'énergie électrique) compris entre 1A et 9999A.
Confirmer le choix en revenant à la page-écran initiale
de la mesure.
Toucher l'icône en bas à droite pour régler le temps
d'intervention de la protection. La page-écran qui suit
est affichée.
6.
Toucher l'icône
le champ « s » et utiliser le clavier virtuel pour régler le
temps d'élimination de la panne t (déclaré par le
fournisseur d'énergie électrique) compris entre 0.04s et
10s.
Sur la base des sélections précédentes, l'instrument
exécute le calcul de la limite maximum de la résistance
de terre en fonction de la valeur de la tension de
contact maximum admise (voir la § 12.11) qui sera
comparée avec la valeur mesurée afin de fournir le
résultat final positif ou négatif de la mesure.
Confirmer le choix en revenant à la page-écran initiale
de la mesure.
7. Pour la mesure de résistivité, l'instrument présente la
page-écran initiale comme indiqué sur la figure ci-
contre.
Toucher l'icône à droite pour régler l'unité de mesure et
la distance entre les sondes d'essai. La page-écran qui
suit est affichée.
8. Déplacer la référence de la barre de glissement dans la
partie gauche pour sélectionner l'unité de mesure de la
distance entre les options : m (mètres) ou ft (pieds).
Déplacer la référence de la barre de glissement dans la
partie droite pour sélectionner la distance « d » entre
les sondes de mesure en choisissant entre 1m 10m
(3ft 30ft)
Confirmer les choix en revenant à la page-écran initiale
de la mesure.
9. Insérer les câbles de mesure bleu, rouge, vert et noir dans les entrées correspondantes
de l'instrument H, S, ES, E et brancher, si nécessaire, les crocodiles.
10Le cas échéant, rallonger les câbles de mesure bleu et rouge séparément en utilisant
des câbles ayant une section appropriée. La présence de rallonges éventuelles ne
demande aucune calibration ni ne modifie la valeur de résistance de terre mesurée.
pour mettre à zéro la valeur dans
pour mettre à zéro la valeur dans
FR - 66
GSC60
