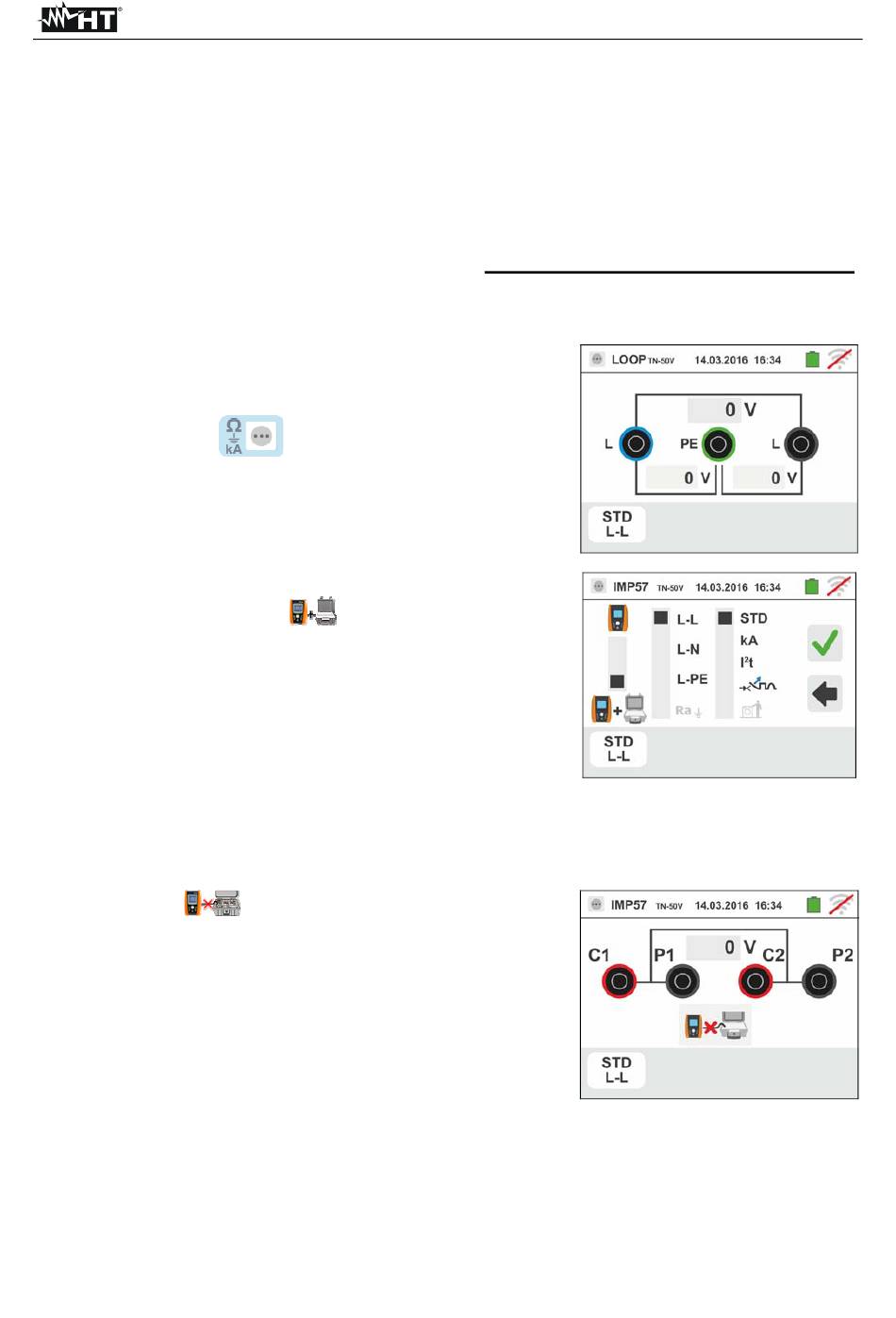

6.4.10. Mesure d'impédance à l'aide de l'accessoire IMP57
Les mesures d'impédance effectuées avec l'accessoire optionnel IMP57 prévoient sa
connexion à l'unité maître (MACROTESTG3 ou COMBIG3) via le connecteur optique à
l'aide du câble optique/RS-232 C2001 fourni avec l'accessoire même.
L'IMP57 doit être alimenté directement par le réseau électrique où l'on exécute des
mesures. Pour plus d'informations, se rapporter au manuel d'utilisation de l'accessoire
IMP57.
Voici de suite la procédure pour la mesure de l'Impédance L-L STD en systèmes TN.
Les mêmes notions peuvent s'appliquer à tout autre cas en considérant ce qui est exposé
dans les sections précédentes.
1. Sélectionner les options « TN », « 25 ou 50V », « 50Hz
ou 60Hz » et la tension de référence dans les réglages
généraux de l'instrument (voir la § 5.1.4).
Toucher l'icône
affichée.
Toucher l'icône en bas à gauche. La page-écran qui
suit est affichée.
2. Déplacer la référence de la barre de glissement gauche
en sélectionnant l'icône
à l'aide de l'accessoire IMP57.
Déplacer la référence de la barre de glissement
centrale en sélectionnant l'option « L-L ».
Déplacer la référence de la barre de glissement droite
en sélectionnant l'option « STD ».
Confirmer le choix en revenant à la page-écran initiale
ci-dessous de la mesure.
3. Le symbole
IMP57 n'est pas connecté à l'instrument ou n'est pas
alimenté directement par le réseau.
Connecter l'IMP57 à l'instrument par le câble C2001 et
à l'installation sous tension par les bornes d'entrée C1,
P1 et C2, P2 s'y trouvant (voir le manuel d'utilisation de
l'IMP57). La page-écran qui suit est affichée.
. La page-écran ci-contre est
pour exécuter la mesure
à l'écran indique que l'accessoire
