6. MODE D'UTILISATION

6.1. RPE : CONTINUITE DES CONDUCTEURS DE PROTECTION
Cette fonction est exécutée selon les normes IEC/EN61557-4 et permet de mesurer la
résistance des conducteurs de protection et équipotentiels.
 L'instrument peut être utilisé pour les mesures sur des installations en
catégorie de surtension CAT IV 300V à la terre et max 600V entre les
entrées. Ne pas connecter l'instrument à des installations avec des tensions
excédant les limites indiquées dans ce manuel. Le dépassement de ces
limites pourrait entraîner des chocs électriques pour l'utilisateur et
endommager l'instrument
 Nous vous recommandons de tenir la pince crocodile en respectant la zone
de sécurité prévue pour la protection des mains (voir la § 4.2).
 Vérifier l'absence de tension aux extrémités de l'objet sous test avant
d'effectuer la mesure de continuité.
 Le résultat des mesures peut être influencé par la présence de circuits
auxiliaires connectés en parallèle à l'objet sous test ou par l'effet de courants
transitoires.
Voici les modes de fonctionnement disponibles :
Compensation de la résistance des câbles utilisés pour la mesure, l'instrument
soustrait automatiquement la valeur de la résistance des câbles de la valeur de
résistance mesurée. Il est donc nécessaire que cette valeur soit mesurée
chaque fois que les câbles de mesure sont remplacés ou rallongés.
AUTO L'instrument exécute deux mesures à polarité inversée et affiche la valeur
moyenne entre les deux mesures. Mode recommandé
L'instrument exécute la mesure avec la possibilité de régler le temps de durée
de l'essai. L'opérateur peut régler un temps suffisamment long (entre 1s et 99s)
pour déplacer les conducteurs de protection pendant l'exécution de l'essai de la
part de l'instrument afin de détecter une mauvaise connexion éventuelle.
Le test de continuité est exécuté en distribuant un courant supérieur à
200mA pour des résistances ne dépassant pas 2 environ (y compris la
résistance des câbles de mesure). Pour des valeurs de résistance
supérieures, l'instrument exécute l'essai avec un courant inférieur à
200mA.

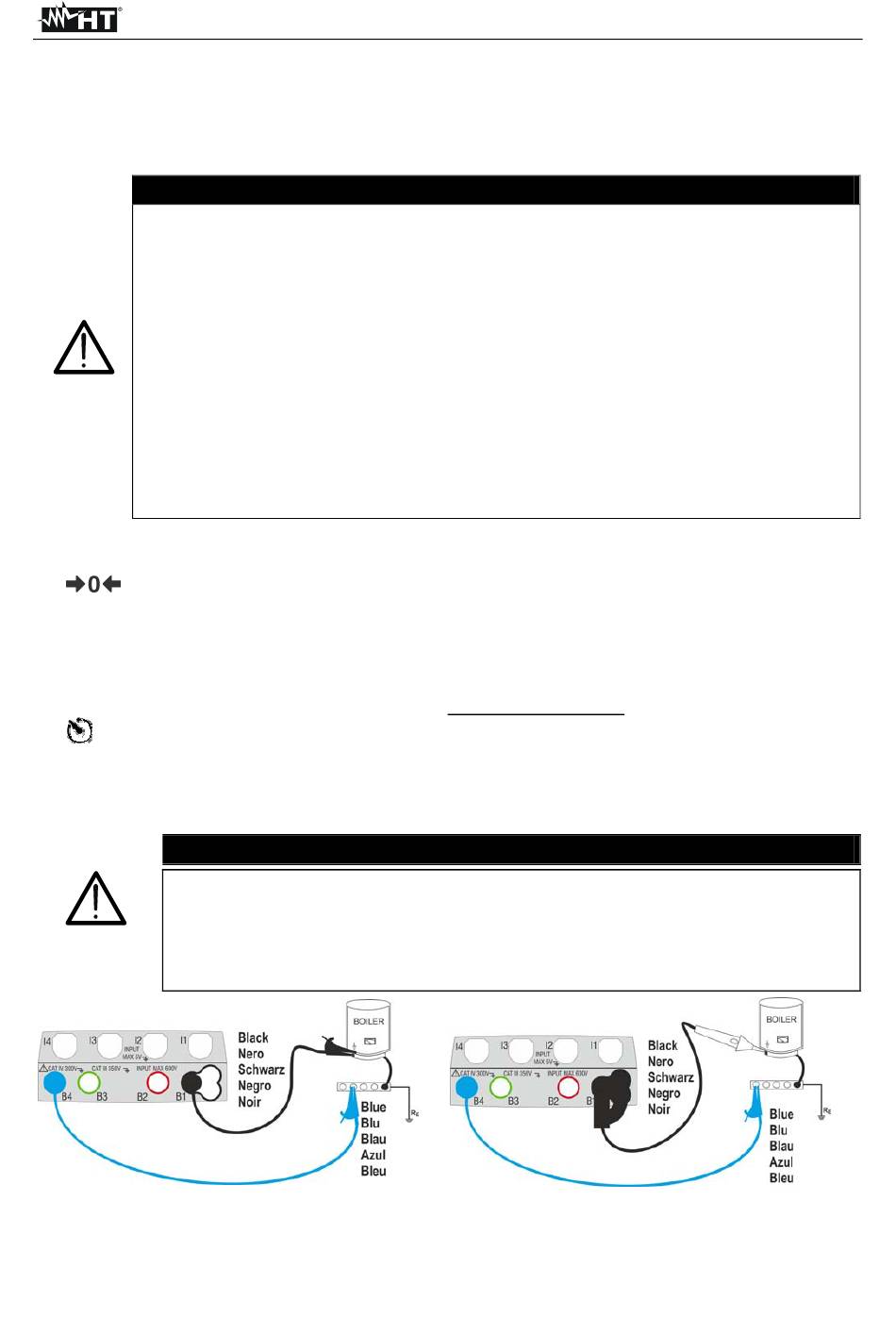

Fig. 6 : Test de continuité par câbles simples et embout à distance PR400
ATTENTION
ATTENTION
