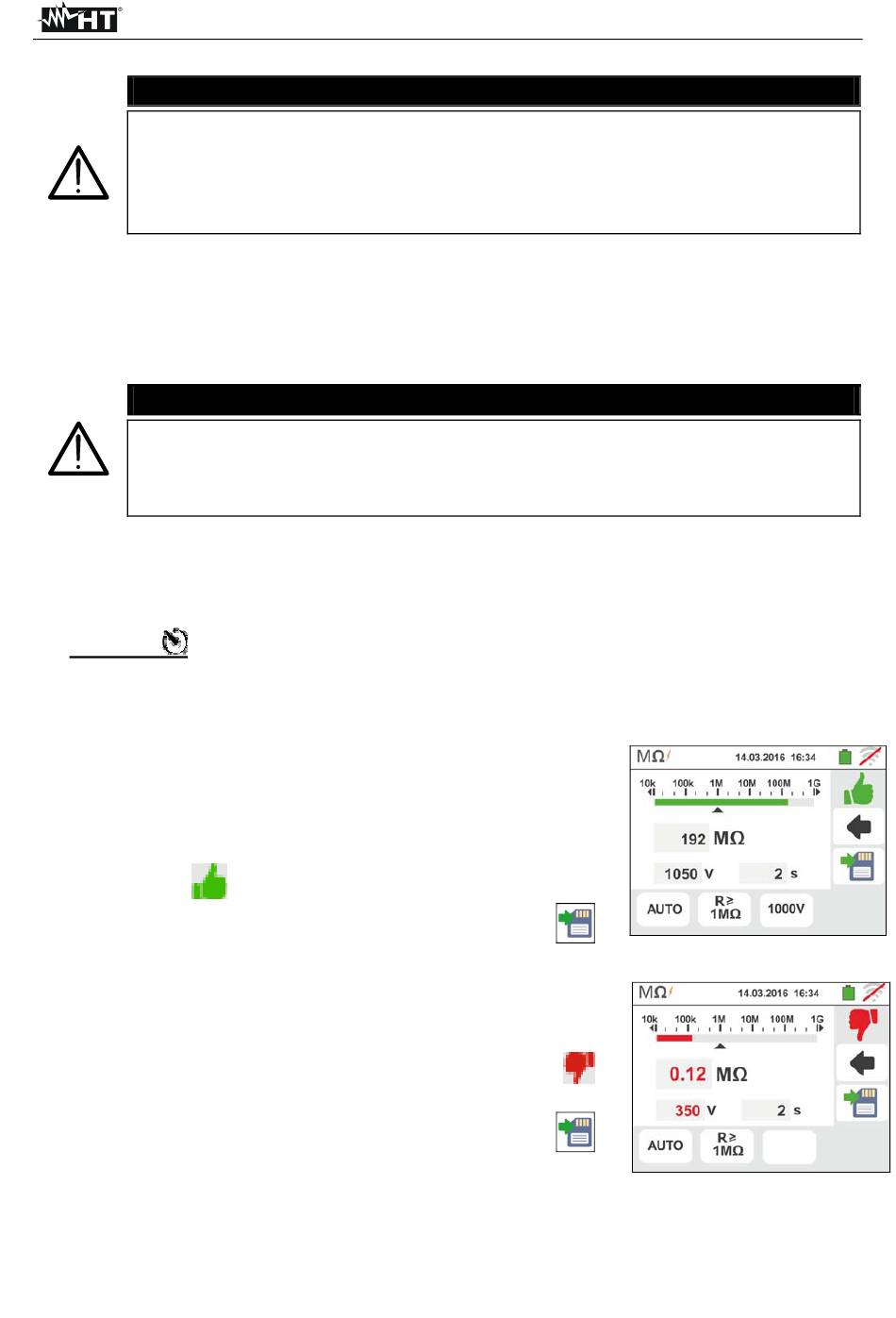

Déconnecter de l'instrument tout autre câble n'étant pas strictement
nécessaire pour la mesure et vérifier notamment qu'aucun câble ne soit
connecté à l'entrée In1.
S'assurer qu'aux extrémités des conducteurs sous test il n'y ait pas de
tension avant d'y connecter les bornes de mesure.
6.
Connecter les crocodiles et/ou les embouts et/ou l'embout à distance aux extrémités
des conducteurs sous test comme d'après les Fig. 8 et Fig. 9.
7.
Appuyer sur la touche GO/STOP de l'instrument ou sur la touche START de l'embout
à distance. L'instrument démarre la mesure.
Tout au long de cette phase, ne pas déconnecter les bornes de mesure de
l'instrument du conducteur sous test. Il pourrait rester chargé à une tension
dangereuse à cause des capacités parasites éventuellement présentes dans le
circuit testé.
8.
Indépendamment du mode d'essai, à la fin de la mesure l'instrument introduit une
résistance aux bornes de sortie pour décharger toute capacité éventuellement
présente dans le circuit testé.
9.
En mode
:
Le résultat final est la valeur minimale de l'isolation mesurée lors de l'essai
une seconde pression de la touche GO/STOP ou de la touche START sur
l'embout à distance arrête l'essai indépendamment du temps réglé.
10. Le résultat de la mesure est affichée aussi bien en
valeur numérique que dans le diagramme à barres
analogique, tel que représenté sur la page-écran ci-
contre. Les valeurs de la tension réelle d'essai et le
temps de mesure sont affichés à l'écran.
Le symbole
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
11. A la fin de l'essai, si la valeur de la résistance mesurée
résulte inférieure à la limite réglée, la page-écran ci-
contre est affichée.
La valeur est affichée en rouge et le symbole
indique le résultat non ok de la mesure.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
indique le résultat ok de la mesure.
ATTENTION
ATTENTION
FR - 18
GSC60
