Mesure de la résistance de terre par méthode voltampérométrique
Préparation des rallonges
Si la longueur des câbles fournis avec l'instrument n'était pas suffisante, il est possible de
fabriquer des rallonges pour exécuter la mesure dans l'installation sous test sans
compromettre la précision de l'instrument et en raison de la nature de la méthode
voltampérométrique, sans besoin d'exécuter aucune compensation des câbles de
mesure.
Pour fabriquer des rallonger, adopter toujours les indications ci-dessous afin de garantir la
sécurité de l'utilisateur :
Utiliser toujours des câbles caractérisés par une tension d'isolement et une classe
d'isolement appropriées pour la tension nominale et la catégorie de mesure (surtension)
de l'installation sous test.
Pour les extrémités des rallonges, utiliser toujours des connecteurs de catégorie de
mesure (surtension) et tension appropriées pour le point où l'on veut connecter
l'instrument (voir la § 1.4). On recommande d'utiliser les accessoires optionnels 1066-
IECN (Noir) et 1066-IECR (Rouge)
Technique pour réseaux de terre de petite taille
On fait circuler du courant entre le réseau de terre sous test et une électrode de mise à la
terre auxiliaire placée à une distance du profil de l'installation de terre étant égale à 5 fois
la diagonale de la zone délimitant l'installation de terre (voir Fig. 47). Placer la sonde
de tension presque à moitié entre l'électrode de mise à la terre et la sonde de courant,
mesurer finalement la tension entre les deux.

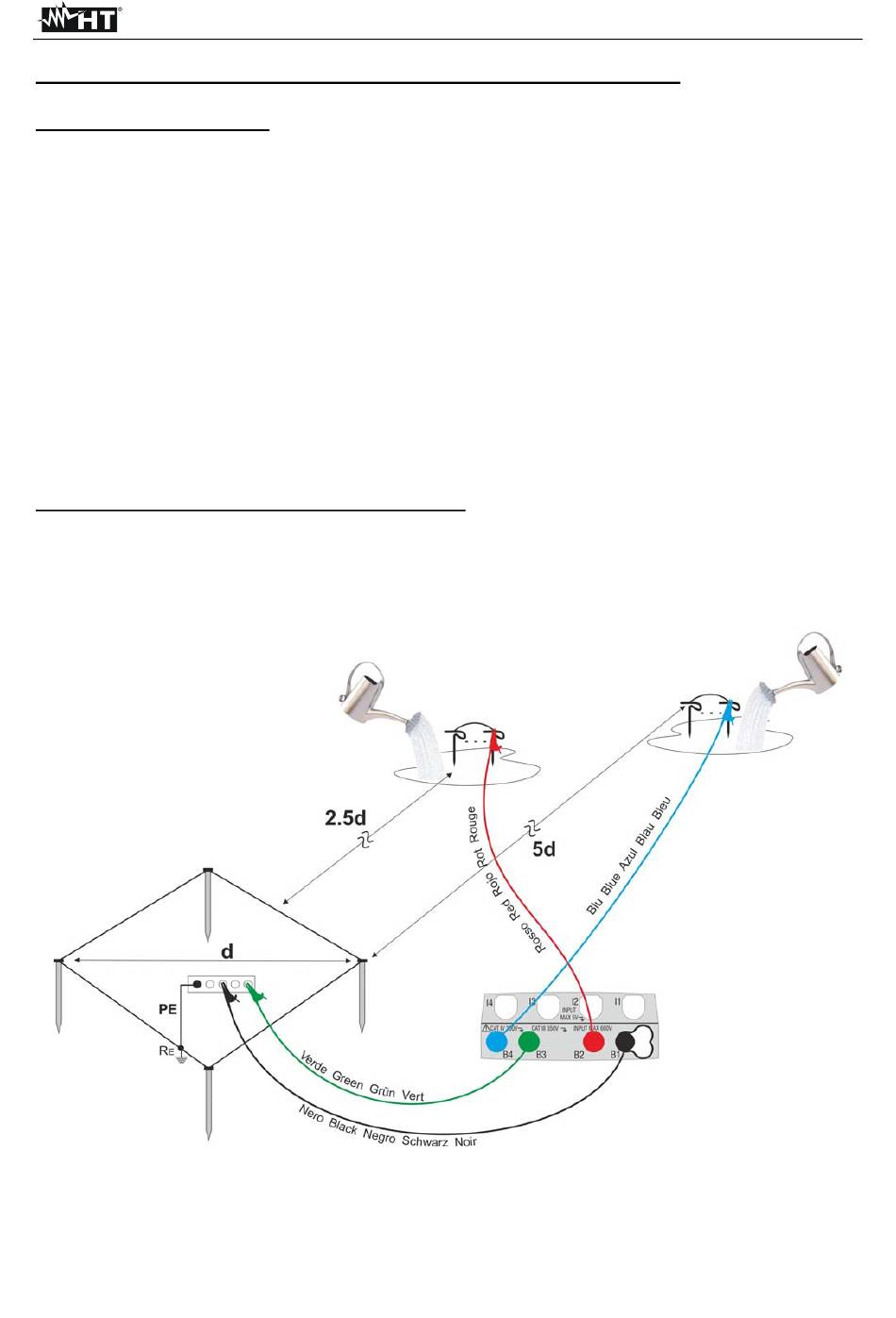

Fig. 47 : Mesure de terre pour réseaux de terre de petite taille
Le cas échéant, utiliser plusieurs sondes en parallèle et mouiller le sol environnant (voir
Fig. 47) si l'instrument n'arrive pas à distribuer le courant nécessaire pour exécuter l'essai
à cause d'une résistance du sol élevée.
