6.5.
SEQ : TEST DE LA SEQUENCE ET DE LA CONCORDANCE DES PHASES
Cette fonction est exécutée selon les normes IEC/EN61557-7 et permet de vérifier le sens
cyclique (séquence) des phases et la concordance de phase par contact direct avec les
parties sous tension (non pas sur des câbles avec gaine d'isolation).
L'instrument peut être utilisé pour les mesures sur des installations en
catégorie de surtension CAT IV 300V à la terre et max 600V entre les
entrées. Ne pas connecter l'instrument à des installations avec des tensions
excédant les limites indiquées dans ce manuel. Le dépassement de ces
limites pourrait entraîner des chocs électriques pour l'utilisateur et
endommager l'instrument
La connexion des câbles de mesure à l'instrument et aux crocodiles doit
toujours se faire avec les accessoires déconnectés de l'installation
Voici les modes de fonctionnement disponibles :
1T
mesure effectuée à une borne
2T
mesure effectuée à deux bornes.

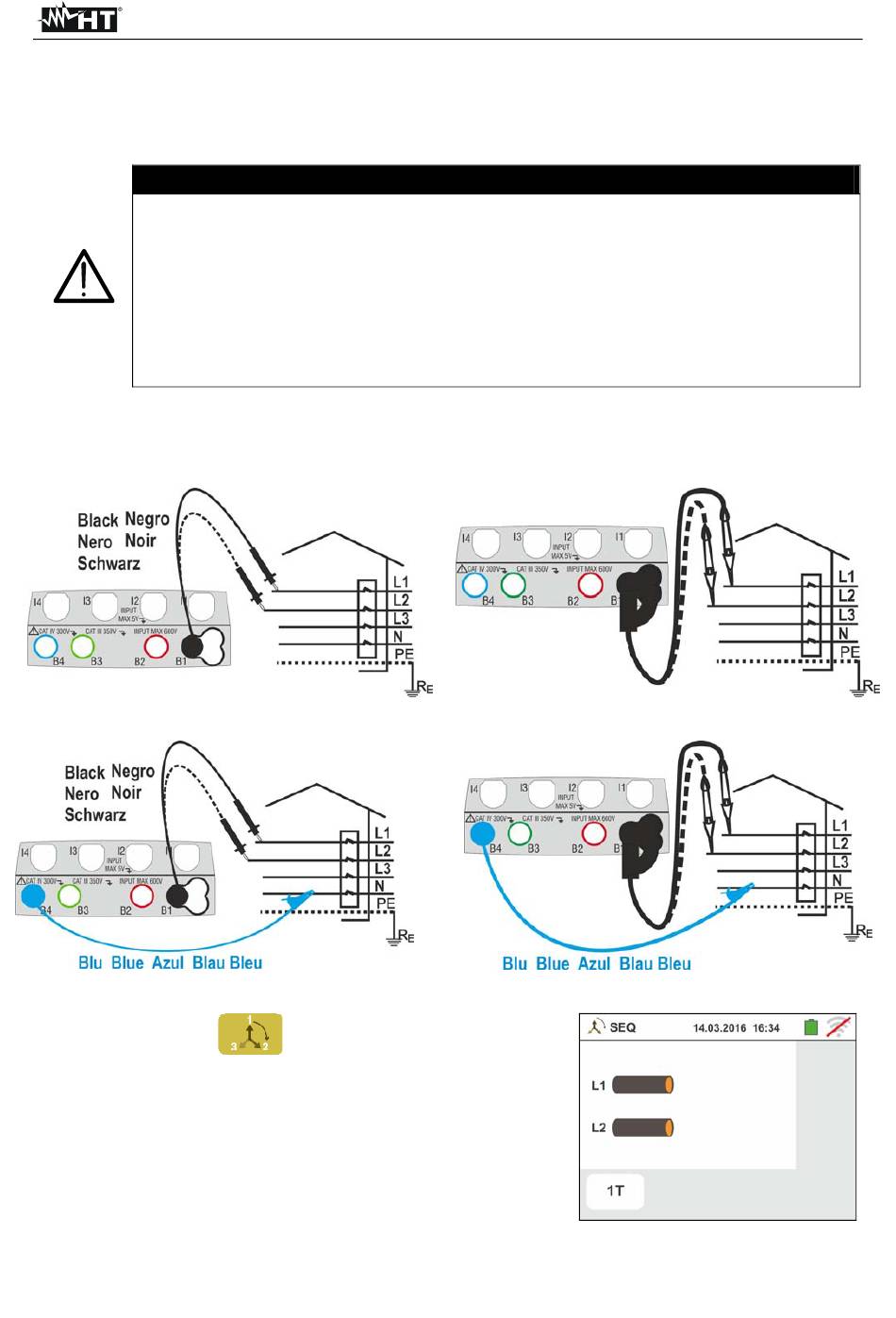

Fig. 23 : Vérification du sens cyclique des phases 1T avec borne et embout à distance
Fig. 24 : Vérification du sens cyclique des phases 2T avec borne et embout à distance
1.
Toucher l'icône
affichée.
Toucher l'icône « 1T » pour régler le mode de mesure.
La page-écran qui suit est affichée.
ATTENTION
. La page-écran ci-contre est
FR - 56
GSC60
