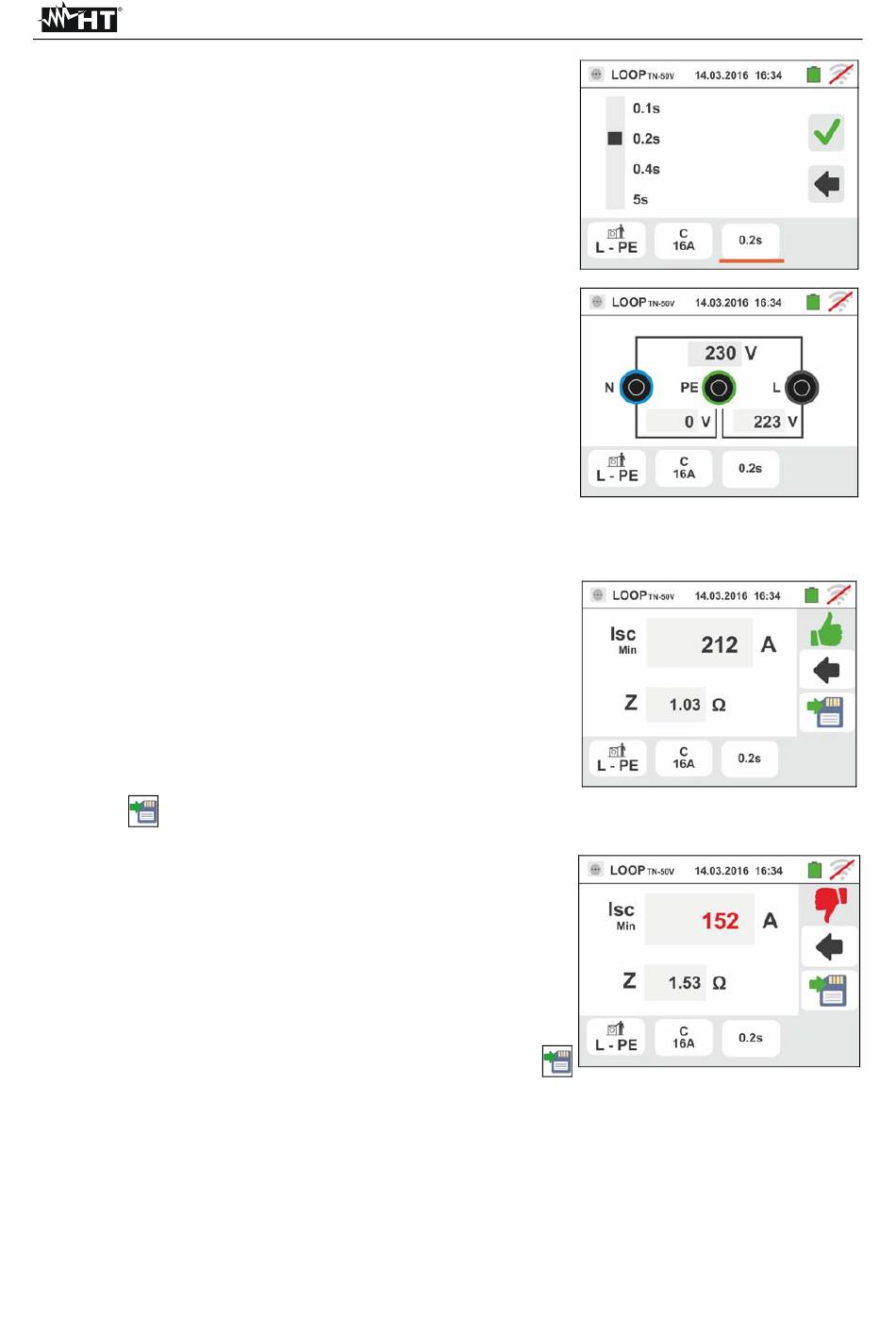

5. Déplacer la référence de la barre de glissement en
choisissant le temps d'intervention de la protection
parmi les options : 0.1s, 0.2s, 0.4s, 5s
Confirmer le choix en revenant à la page-écran initiale
de la mesure
6. Déconnecter, lorsque cela est possible, toutes les
charges connectées en aval du point de mesure car
l'impédance
des
influencer les résultats de l'essai. Connecter la fiche
shuko, les crocodiles ou l'embout à distance au réseau
électrique comme d'après les Fig. 17, Fig. 18, Fig. 19 et
Fig. 21 le point le plus près possible de la protection en
cours d'examen. Remarquer la présence des valeurs
de tension correctes entre L-N et L-PE correspondant
aux sélections effectuées lors de la phase initiale (voir
la § 5.1.4) comme il est montré dans la page-écran ci-
contre
7. Appuyer pour 2s sur la touche GO/STOP ou sur la
touche START de l'embout à distance. Tout au long de
cette phase, ne pas déconnecter les bornes de mesure
de l'instrument de l'installation sous test.
En cas de résultat positif (le courant de court-circuit
minimum PLUS GRAND courant d'intervention de la
protection dans le temps indiqué dans les sélections
effectuées), la page-écran ci-contre est affichée par
l'instrument. Appuyer sur la touche SAVE ou toucher
l'icône
pour sauvegarder la mesure (voir la § 7.1)
8. Appuyer pour 2s sur la touche GO/STOP ou sur la
touche START de l'embout à distance. Tout au long de
cette phase, ne pas déconnecter les bornes de mesure
de l'instrument de l'installation sous test.
En cas de résultat positif (le courant de court-circuit
minimum MINOR courant d'intervention de la protection
dans le temps indiqué dans les sélections effectuées),
la page-écran ci-contre est affichée par l'instrument.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1)
