6.2. M : MESURE DE LA RESISTANCE D'ISOLEMENT
Cette fonction est exécutée selon les normes IEC/EN61557-2 et permet de mesurer la
résistance d'isolement entre les conducteurs actifs ainsi qu'entre chaque conducteur actif
et la terre.
 L'instrument peut être utilisé pour les mesures sur des installations en
catégorie de surtension CAT 300V à la terre et max 600V entre les entrées.
Ne pas connecter l'instrument à des installations avec des tensions
excédant les limites indiquées dans ce manuel. Le dépassement de ces
limites pourrait entraîner des chocs électriques pour l'utilisateur et
endommager l'instrument
 Nous vous recommandons de tenir la pince crocodile en respectant la zone
de sécurité prévue pour la protection des mains (voir la § 4.2).
 Vérifier que l'alimentation du circuit sous test est coupée et que toutes les
charges qui en dérivent, si présentes, sont déconnectées avant d'effectuer
la mesure d'isolement.
Voici les modes de fonctionnement disponibles :
AUTO L'essai s'active par la touche GO/STOP de l'instrument (ou START de l'embout
à distance). L'appareil détecte automatiquement la présence d'une éventuelle
capacité et attend le test de tension nominale (environ 2 sec). Mode
recommandé
L'opérateur peut régler un temps suffisamment long (1s  999s) pour déplacer
l'embout sur les conducteurs sous test pendant l'exécution de la mesure de la
part de l'instrument. Tout au long de la mesure, l'instrument émet un bref signal
sonore à chaque seconde écoulée. Si pendant la mesure la résistance
d'isolement prend une valeur inférieure à la limite réglée, l'instrument émet un
signal sonore continu. Pour arrêter l'essai, appuyer à nouveau sur la touche
GO/STOP ou sur la touche START de l'embout à distance. A la fin du test, la
valeur d'isolement la plus basse (le pire cas) détectée pendant les tests sera
affichée sur l'appareil.

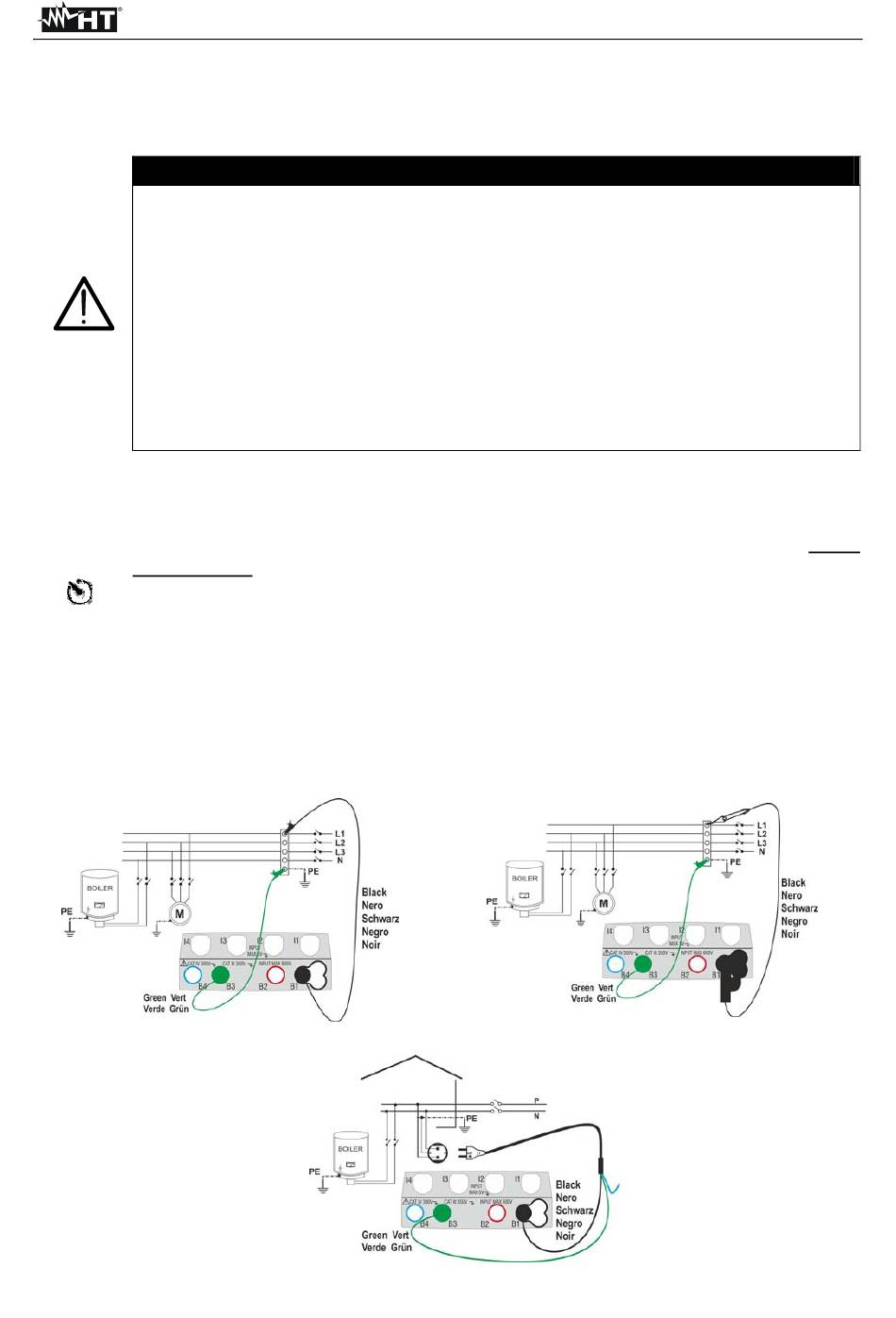

Fig. 8 : Vérification de l'isolement entre phase et terre par câbles et embout à distance
Fig. 9 : Vérification de l'isolement entre phase et terre par fiche shuko
ATTENTION
