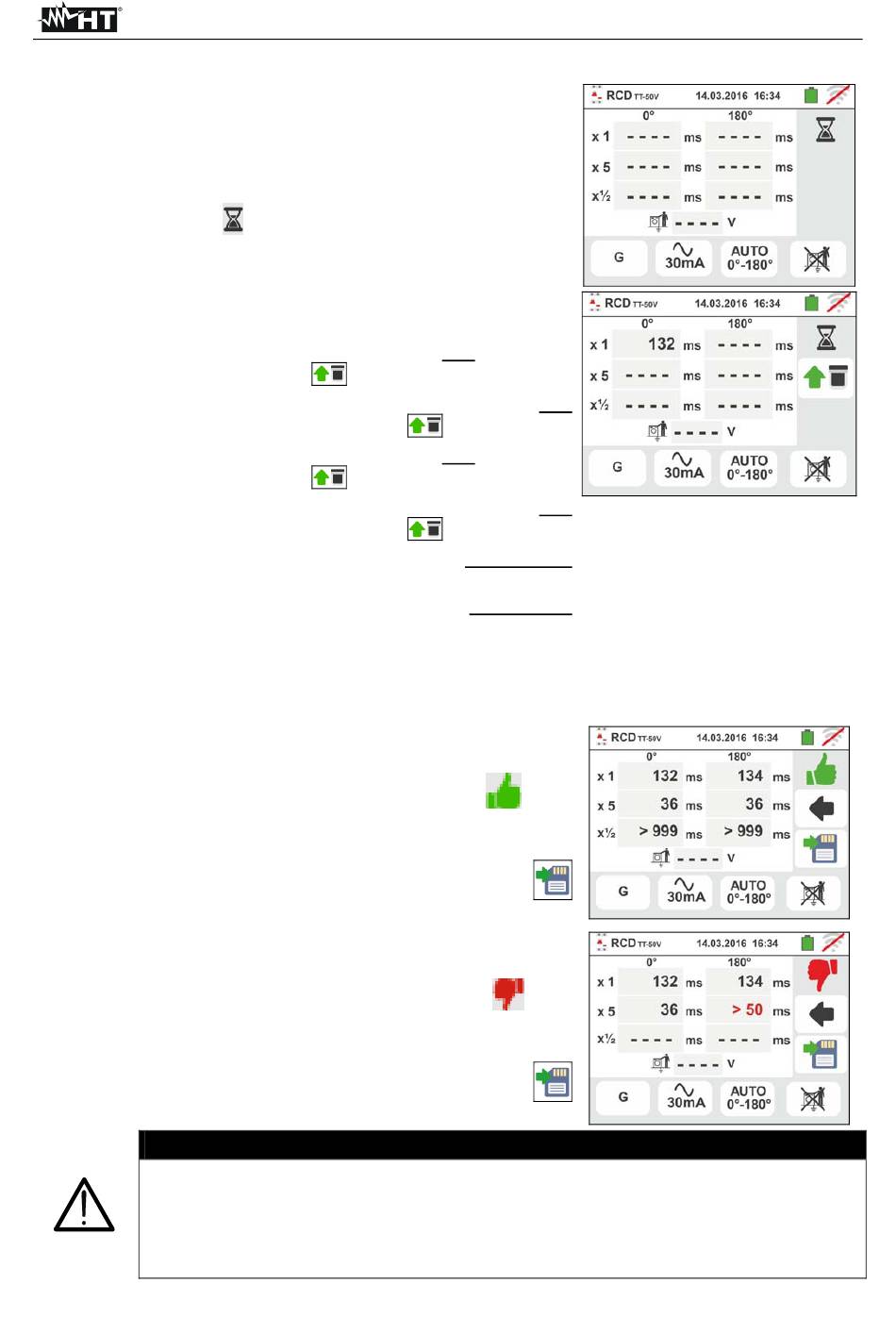

6.3.1. Mode AUTO

9. Appuyer pour 2s sur la touche GO/STOP de
l'instrument ou sur la touche START de l'embout à
distance. L'instrument démarre la mesure.
La page-écran ci-contre est affichée à l'écran là où
l'icône du sablier
10 Le mode AUTO prévoit l'exécution automatique de 6
mesures en séquence :
 IdN x 1 avec phase 0° (le différentiel doit intervenir,
réarmer RCD, symbole
 IdN x 1 avec phase 180° (le différentiel doit
intervenir, réarmer RCD, symbole
 IdN x 5 avec phase 0° (le différentiel doit intervenir,
réarmer RCD, symbole
 IdN x 5 avec phase 180° (le différentiel doit
intervenir, réarmer RCD, symbole
 IdN x ½ avec phase 0° (le différentiel ne doit pas
intervenir)
 IdN x ½ avec phase 180° (le différentiel ne doit pas
intervenir, fin de l'essai)
11 Pour que les temps d'intervention de l'RCD sur boîtiers standards STD soient
considérés corrects, ils doivent être conformes à ce qui est listé dans le Tableau 4 (voir
§ 12.4). Tout au long de cette phase, ne pas déconnecter les bornes de mesure.
12 A la fin de l'essai, si le temps d'intervention de chaque
essai résulte conforme à ce qui est indiqué dans le
Tableau 4 l'instrument affiche le symbole
indiquer le résultat positif de l'essai et montre une
page-écran comme celle ci-contre.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
13 A la fin de l'essai, si le temps d'intervention de chaque
essai ne résulte pas conforme à ce qui est indiqué dans
le Tableau 4 l'instrument affiche le symbole
indiquer le résultat négatif de l'essai et montre une
page-écran comme celle ci-contre.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
Conformément à la réglementation EN61008, le test des interrupteurs
différentiels sélectifs implique un intervalle entre les essais de 60 secondes
(30s en cas d'essais à ½Idn). L'afficheur de l'instrument montre un
temporisateur qui indique le temps à attendre avant que l'instrument puisse
effectuer automatiquement l'essai.
indique l'exécution de l'essai.
)
)
FR - 25
)
)
pour
pour
ATTENTION
GSC60
