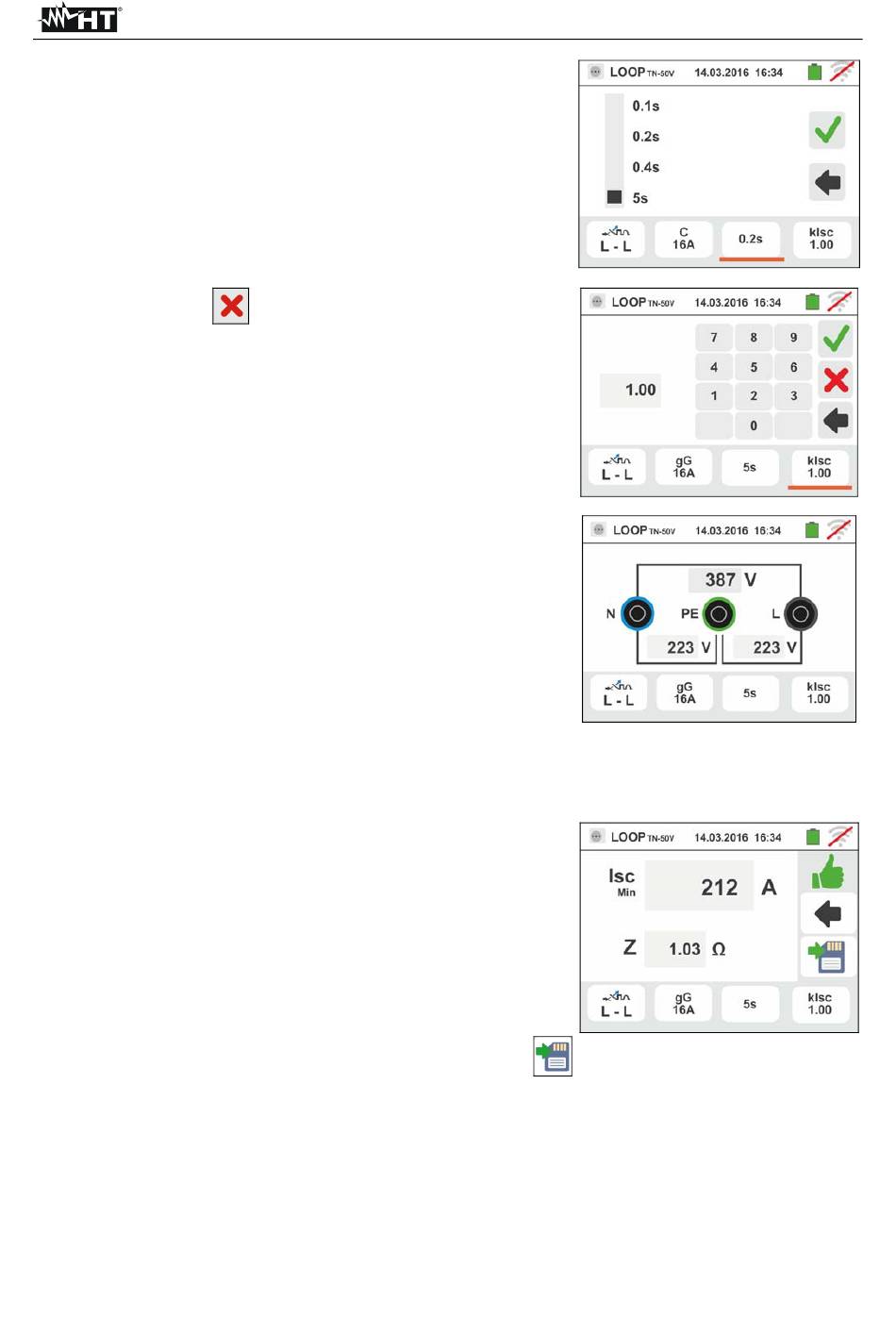

5. Déplacer la référence de la barre de glissement en
choisissant le temps d'intervention de la protection
parmi les options : 0.1s, 0.2s, 0.4s, 5s
Toucher la quatrième icône pour régler le coefficient de
calcul de courant de court circuit Isc. La page-écran qui
suit est affichée
6.
Toucher l'icône
le champ In et utiliser le clavier virtuel pour régler la
valeur du coefficient de calcul de courant de court
circuit Isc entre les valeurs admises par l'instrument
Confirmer le choix en revenant à la page-écran initiale
de la mesure
7. Déconnecter, lorsque cela est possible, toutes les
charges connectées en aval du point de mesure car
l'impédance
des
influencer les résultats de l'essai. Connecter la fiche
shuko, les crocodiles ou l'embout à distance au réseau
électrique comme d'après les Fig. 17, Fig. 18, Fig. 19 et
Fig. 21 le point le plus près possible de la protection en
cours d'examen
Remarquer la présence des valeurs de tension
correctes entre L-L et L-PE correspondant aux
sélections effectuées lors de la phase initiale (voir la §
5.1.4) comme il est montré dans la page-écran ci-
contre.
8. Appuyer pour 2s sur la touche GO/STOP ou sur la
touche START de l'embout à distance. Tout au long de
cette phase, ne pas déconnecter les bornes de mesure
de l'instrument de l'installation sous test.
En cas de résultat positif (le courant de court-circuit
minimum est coupé par le dispositif de protection dans
le temps indiqué dans les sélections effectuées), la
page-écran ci-contre est affichée par l'instrument.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
pour mettre à zéro la valeur dans
utilisateurs
ci-dessus
FR - 46
pourrait
