11Planter dans le sol les électrodes de mise à la terre auxiliaires dans le respect des distances
prévues par les normes (voir la § correspondante).
12Connecter les crocodiles aux électrodes de mise à la terre auxiliaires et à l'installation
sous test conformément à Fig. 27, Fig. 28, Fig. 29 ou Fig. 30

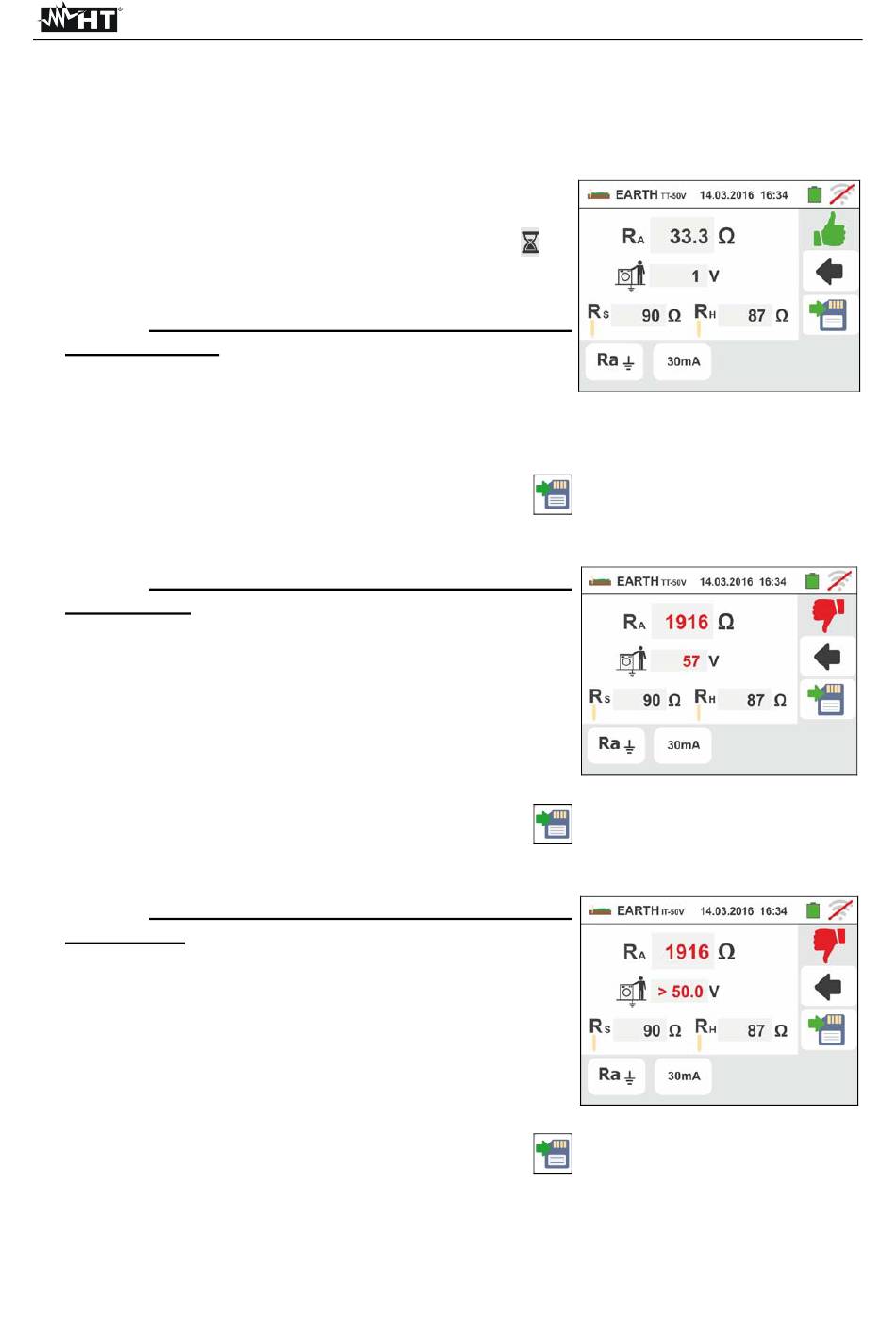

13 Appuyer sur la touche GO/STOP. Tout au long de cette
phase, ne pas déconnecter les bornes de mesure de
l'instrument de l'installation sous test. Le symbole
affiché à l'écran tout au long du test.
Pour la mesure de résistance de terre dans les
systèmes TT/IT, en cas de résultat positif la page-
écran ci-contre est montrée par l'instrument où se
trouve la valeur de la tension de contact dans l'afficheur
secondaire, la valeur de la résistance de contact de la
sonde de tension (Rs) et la valeur de la résistance de
contact de la sonde de courant (Rh).
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
14 Pour la mesure de résistance de terre dans les
systèmes TT, en cas de résultat négatif la page-écran
ci-contre est montrée par l'instrument où se trouve la
valeur de la tension de contact dans l'afficheur
secondaire, la valeur de la résistance de contact de la
sonde de tension (Rs) et la valeur de la résistance de
contact de la sonde de courant (Rh).
Remarquer la présence du résultat de la mesure en
rouge.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1).
15 Pour la mesure de résistance de terre dans les
systèmes IT, en cas de résultat négatif la page-écran
ci-contre est montrée par l'instrument où se trouve la
valeur de la tension de contact dans l'afficheur
secondaire, la valeur de la résistance de contact de la
sonde de tension (Rs) et la valeur de la résistance de
contact de la sonde de courant (Rh).
Remarquer la présence du résultat de la mesure en
rouge.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1)
est
FR - 67
GSC60
