6.3.5. Tests RCD sans dispositif de coupure de courant intégré
L'instrument permet d'effectuer des tests RCD sans dispositif de coupure de courant intégré
avec des courants jusqu'à 10A (avec l'accessoire optionnel RCDX10)
8. Connectez l'accessoire RCDX10 et l'instrument à l'installation (voir Fig. 16). Vérifiez bien
la connexion des câbles "1" et "2" à la pince optionnelle RCDX10 ainsi que le sens
conventionnel du courant indiquée par la flèche. Vous pouvez également utiliser la sonde
à distance en insérant connecteur multipolaire à la borne d'entrée de B1
9. Appuyer pour 2s sur la touche GO/STOP de
l'instrument ou sur la touche START de l'embout à
distance. L'instrument démarre la mesure.

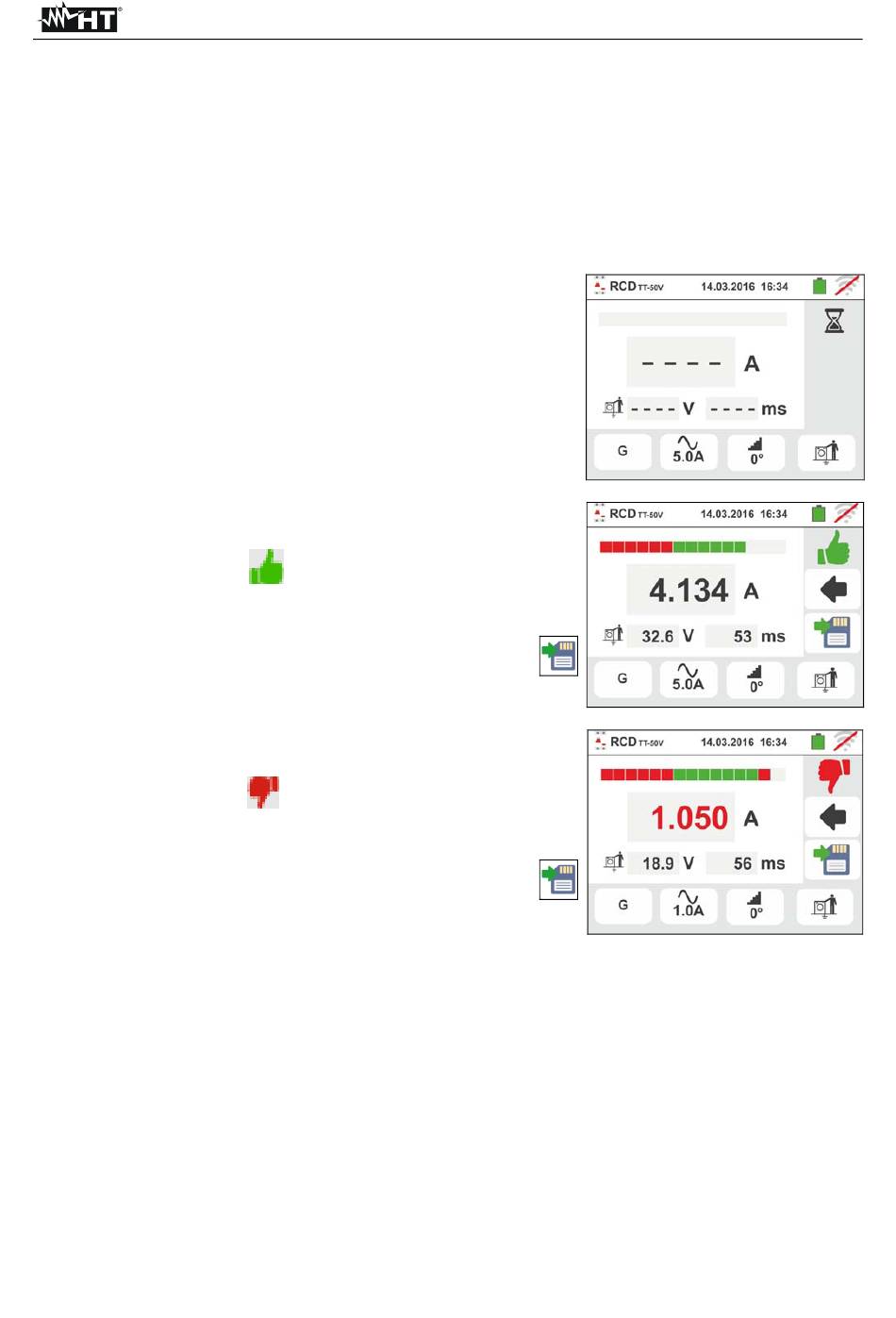

La page-écran ci-contre est affichée à l'écran là où
l'icône du sablier indique l'exécution de l'essai.
10 A la fin de l'essai si le courant d'intervention est
inférieure dans les valeur limite impartie, l'instrument
affiche le symbole
du test et affiche une page-écran comme celle ci-
contre.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1)
11 A la fin de l'essai si le courant d'intervention est
supérieure dans les valeur limite impartie, l'instrument
affiche le symbole
du test et affiche une page-écran comme celle ci-
contre.
Appuyer sur la touche SAVE ou toucher l'icône
pour sauvegarder la mesure (voir la § 7.1)
pour indiquer le résultat positif
pour indiquer le résultat négatif
FR - 28
