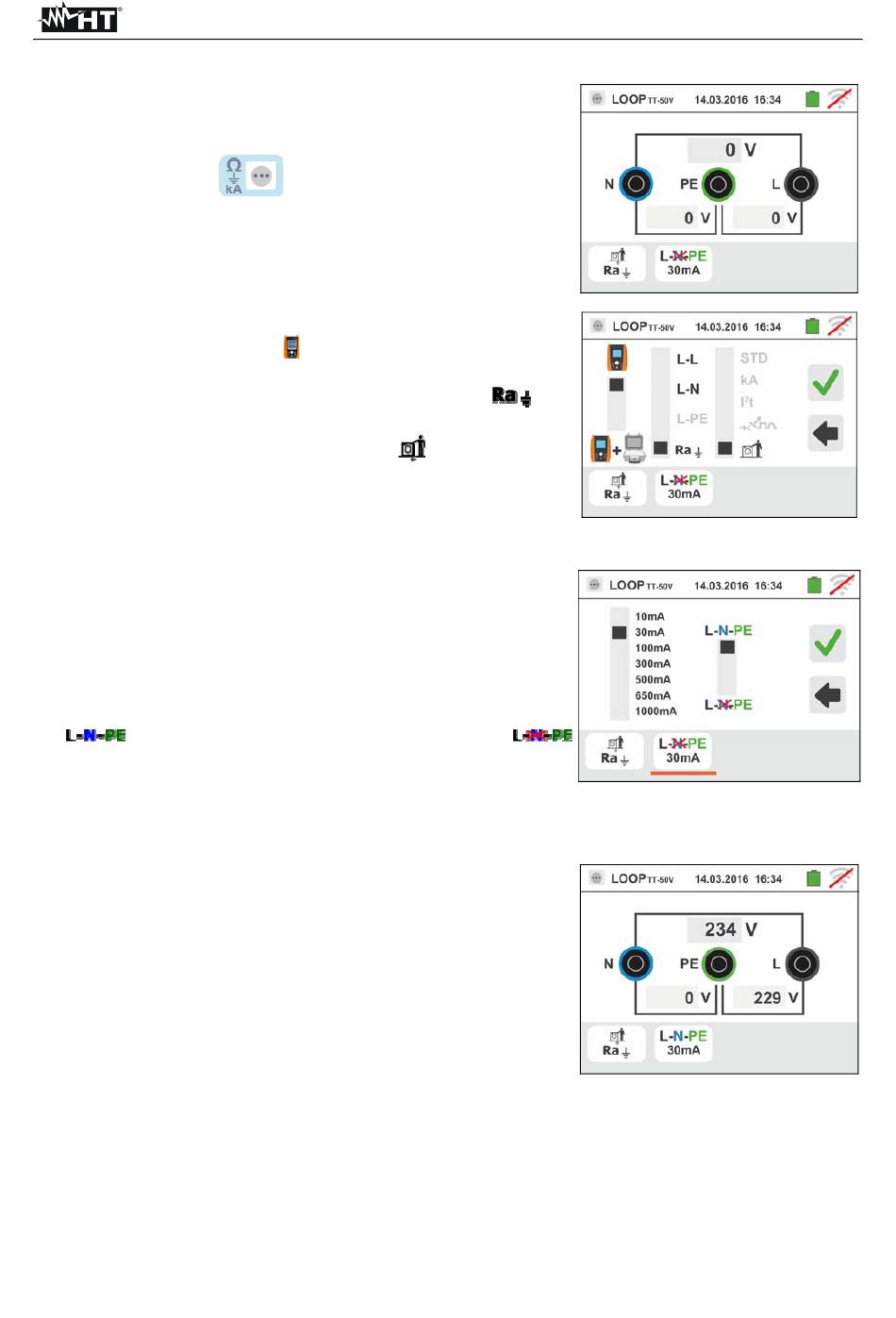

6.4.9. Vérifier la protection contre les contacts indirects (systèmes TT)
1. Sélectionner les options « TT », « 25 ou 50V », « 50Hz
ou 60Hz » et la tension de référence dans les réglages
généraux de l'instrument (voir la § 5.1.4).
Toucher l'icône
affichée.
Toucher l'icône en bas à gauche. La page-écran qui
suit est affichée.
2. Déplacer la référence de la barre de glissement gauche
en sélectionnant l'icône
Déplacer la référence de la barre de glissement
centrale
en
Automatiquement
glissement droite se met en position
Confirmer le choix en revenant à la page-écran initiale
de la mesure. Toucher l'icône en bas à droite. La page-
écran qui suit est affichée.
3. Déplacer la référence de la barre de glissement gauche
en sélectionnant la valeur du courant d'intervention de
l'RCD parmi les options : 10, 30, 100, 300, 500, 650,
1000mA
Déplacer la référence de la barre de glissement droite
en choisissant le type de connexion entre les options :
(présence du conducteur de Neutre) ou
(absence du conducteur de Neutre)
Confirmer les choix en revenant à la page-écran initiale
de la mesure.
4. Déconnecter, lorsque cela est possible, toutes les
charges connectées en aval du point de mesure car
l'impédance
des
influencer les résultats de l'essai. Connecter la fiche
shuko, les crocodiles ou l'embout à distance au réseau
électrique comme d'après les Fig. 10, Fig. 12 et Fig. 13.
Le point de connexion de l'instrument (près ou loin de
la protection) est généralement sans influence aux fins
de l'essai, puisque la résistance des conducteurs est
négligeable par rapport à la valeur de la résistance de
terre.
Remarquer la présence des valeurs de tension
correctes entre L-L et L-PE correspondant aux
sélections effectuées lors de la phase initiale (voir la §
5.1.4) comme il est montré dans la page-écran ci-
contre.
. La page-écran ci-contre est
pour exécuter la mesure.
sélectionnant
l'option
la
référence
utilisateurs
«
».
de
la
barre
de
ci-dessus
pourrait
FR - 50
GSC60
