We reserve the right to make
technical changes without notice.
Technische Änderungen
vorbehalten.
Sous réserve de modifi cations
techniques.
www.burkert.com
© 2010 - 2011 Bürkert Werke GmbH
Operating Instructions 1105/02_EU-ml_00806166 / Original DE
1.
THE QUICKSTART
WARNING!
Important safety information!
Read quickstart carefully and thoroughly. Study in par-
ticular the chapters entitled 4. Basic Safety Instructions
and 3. Authorized use .
•
The operating instructions must be read and understood.
Quickstart explains, for example, how to install and start-up
the device.
The detailed description of the device can be found in the
operating instructions for Control Head Type 8681.
The operating instructions can be found on the
Internet at:
www.burkert.com
Documentation
english
2
All manuals and user guides at all-guides.com

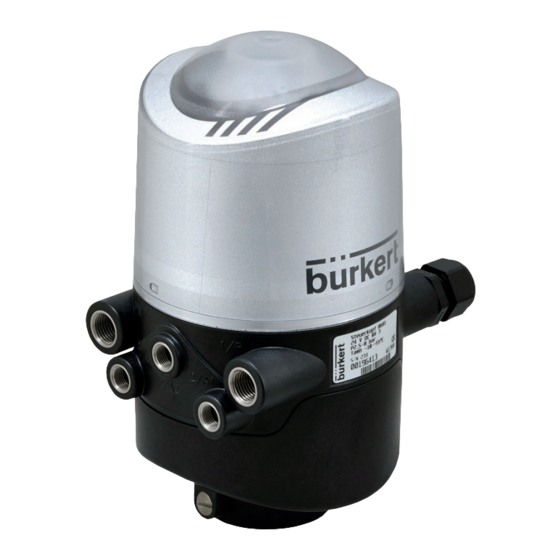

Type 8681
Type 8681
Control Head
Steuerkopf
Tête de commande
Quickstart
2.
SYMBOLS
The following symbols are used in these instructions.
DANGER!
Warns of an immediate danger!
•
Failure to observe the warning will result in a fatal or
serious injury.
WARNING!
Warns of a potentially dangerous situation!
•
Failure to observe the warning may result in serious
injuries or death.
CAUTION!
Warns of a possible danger!
•
Failure to observe this warning may result in a moderate
or minor injury.
NOTE!
Warns of damage to property!
Important tips and recommendations for safe and
the fl awless functioning of the device.
designates a procedure which you must carry out.
english
3
