6
INSTALLATION ÉLECTRIQUE
90
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
2
4
6
8
1
3 5
7

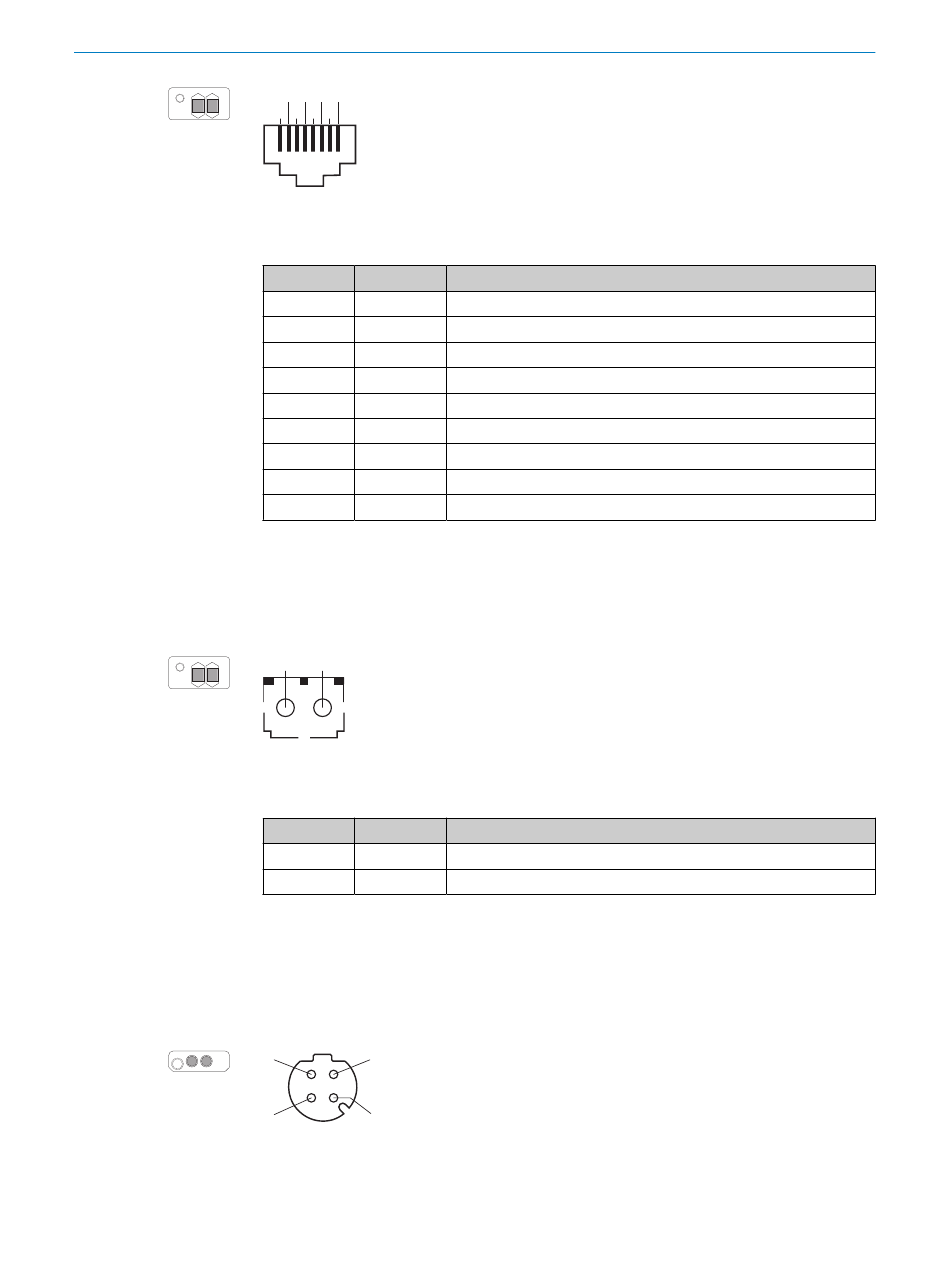

Illustration 55 : Affectation des broches réseau (connecteur femelle, RJ45, pour connecteur
push-pull)
Tableau 9 : Affectation des broches réseau
Broche
Désignation Fonction
1
TX+
2
TX–
3
RX+
4
–
5
–
6
RX–
7
–
8
–
Boîtier
SH
microScan3 – PROFINET (SCRJ)
La connexion Ethernet et PROFINET s'effectue côté appareil à l'aide de connecteurs
femelles SCRJ pour connecteurs mâles push-pull. Le scrutateur laser de sécurité con‐
tient un commutateur de réseau reliant les deux connecteurs femelles. C'est pourquoi,
les deux connecteurs femelles ont la même fonction.
1
2
Illustration 56 : Affectation des broches réseau (connecteur femelle, SCRJ, pour connecteur
push-pull)
Tableau 10 : Affectation des broches réseau
Broche
Désignation Fonction
1
TX
2
RX
microScan3 – PROFINET (M12)
La connexion Ethernet et PROFINET s'effectue côté appareil à l'aide de connecteurs
femelles M12 à 4 pôles et codage D. Le scrutateur laser de sécurité contient un
commutateur de réseau reliant les deux connecteurs femelles. C'est pourquoi, les deux
connecteurs femelles ont la même fonction. L'affectation des broches est conforme à
EN 61918, annexe H.
1
2
4
3
Illustration 57 : Affectation des connexions réseau (connecteur femelle, M12, 4 pôles, codage D)
Émission de données +
Emission de données –
Réception de données +
Réservé
Réservé
Réception de données –
Réservé
Réservé
Blindage
Émission de données
Réception de données
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
