7
CONFIGURATION
118
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET

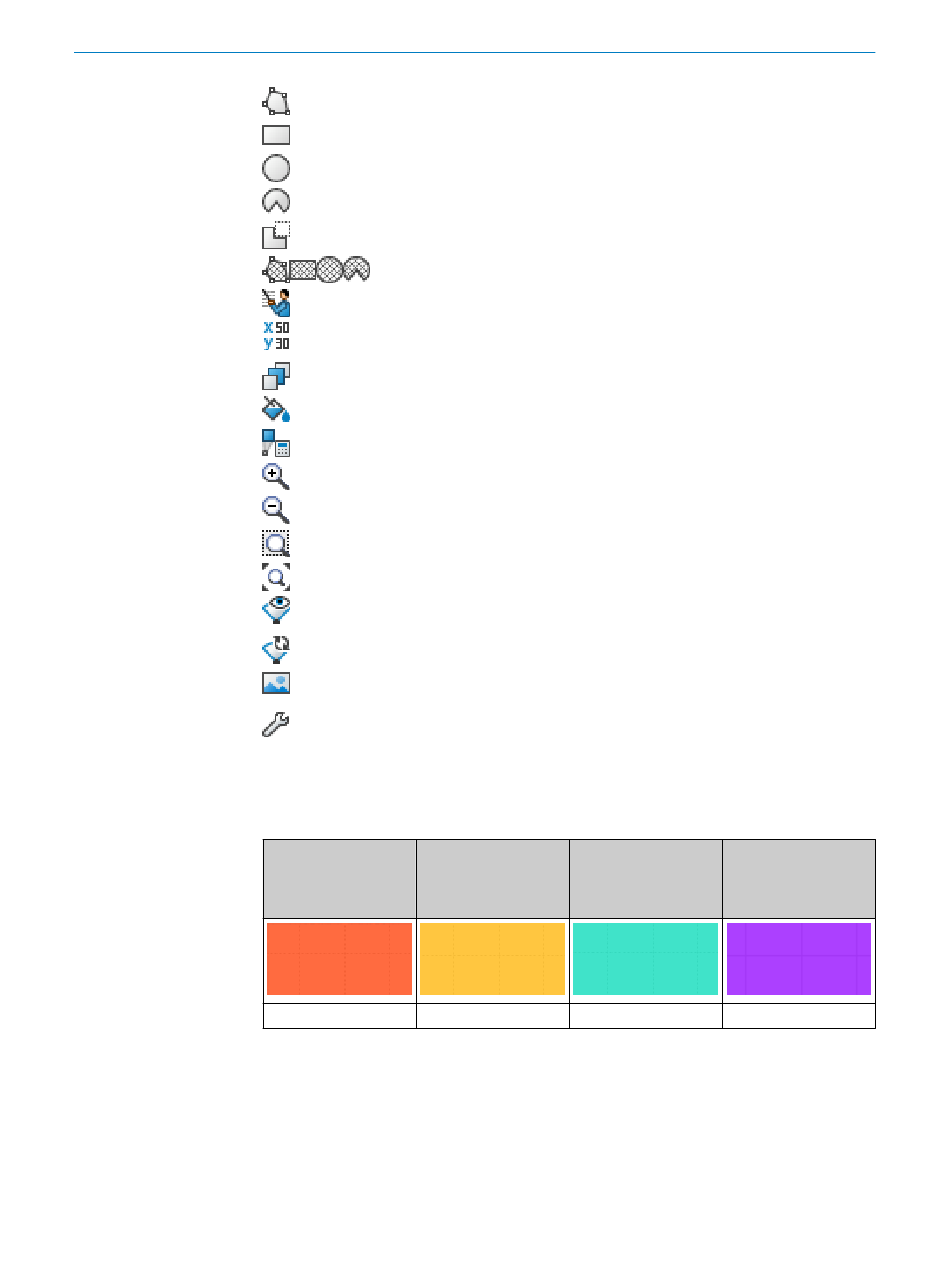

Dessiner un champ à l'aide de points
Tracer un rectangle
Tracer un cercle
Tracer un segment de cercle
Masquer des zones
page
125). Pour dessiner les zones masquées, utiliser les fonctions
de dessin pour les champs. Les boutons sont représentés hachurés.
Se faire suggérer un champ
Éditer un champ à l'aide de coordonnées
l'aide de coordonnées », page
Amener un objet au premier plan ou dans l'arrière-plan
Sélectionner une trame de champ
Calculer champ
Agrandir la vue
Réduire la vue
Zoomer sur une zone
Zoomer sur la zone de travail
Afficher une image instantanée du contour spatial. Un nouveau clic
fait disparaître le contour spatial affiché.
Afficher le contour spatial en temps réel
Insérer une image d'arrière-plan
page
121)
Ouvrir réglages de l'éditeur de champs
Représentation des champs
Safety Designer représente les types de champs dans différentes couleurs.
Tableau 16 : Couleurs des types de champs
Champ de protection
Champ d'alarme
Rouge
Jaune
1)
Disponible uniquement sur les appareils avec les fonctionnalités Pro et une portée du champ de protec‐
tion maximale de 9 m.
(voir « Dessiner les zones non surveillées »,
(voir « Éditer des champs à
123)
(voir « Image d'arrière-plan »,
Champ de contour de
référence et champ
de détection de con‐
tour
Turquoise
Champ de protection
contre les collisions
1)
Violet
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
