DESCRIPTION DU PRODUIT
16
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET

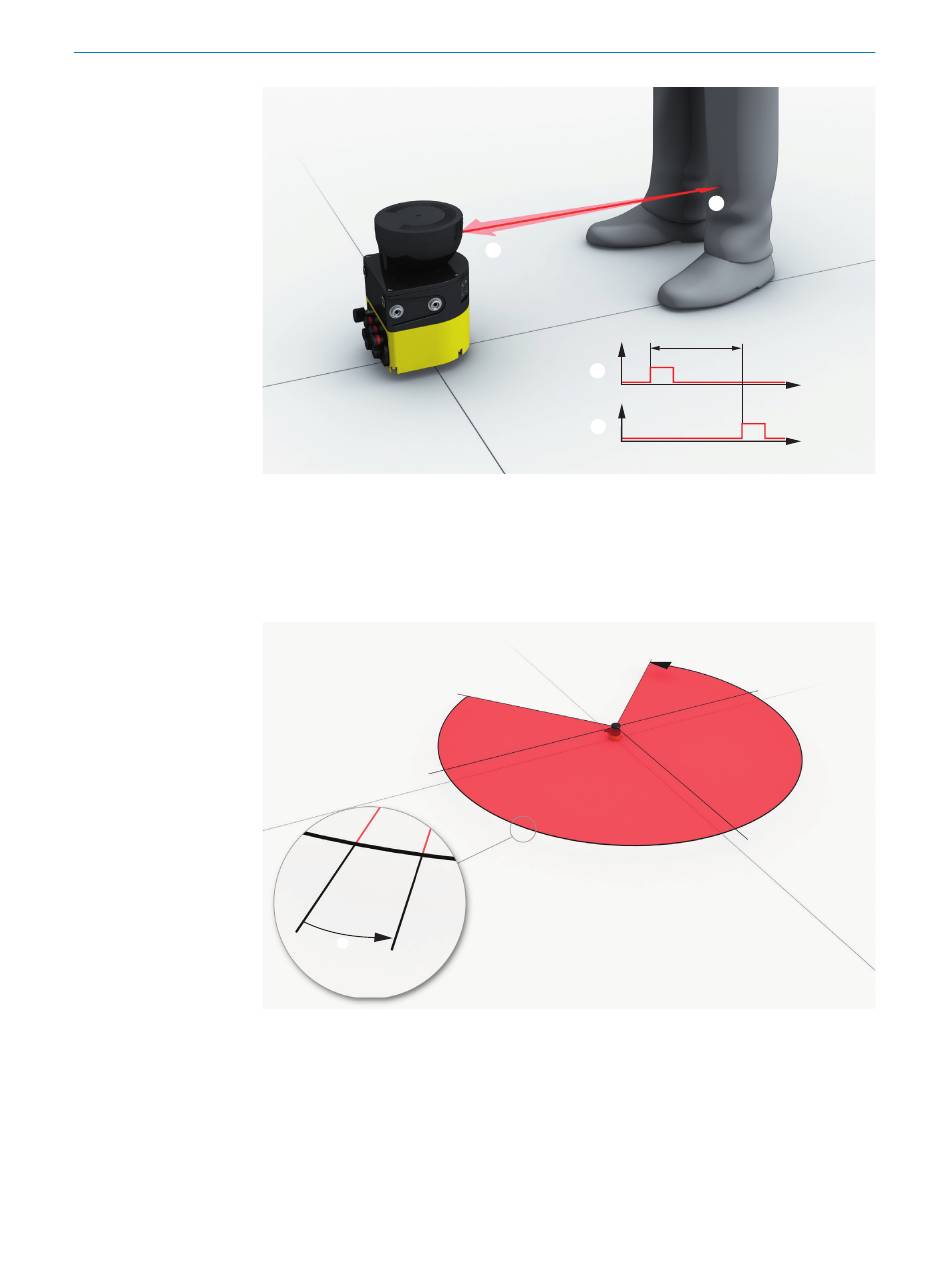

Illustration 4 : principe de la mesure du temps de vol de la lumière
Impulsion lumineuse émise
1
Impulsion lumineuse renvoyée
2
Le scrutateur laser de sécurité renferme un miroir tournant qui dévie les impulsions
lumineuses de manière à ce qu'elles balaient une zone en forme d'éventail.
-47,5°
0°
Illustration 5 : balayage d´une zone par des impulsions lumineuses
Résolution angulaire : l'écart angulaire (en degrés) entre deux mesures de la distance
1
Durée du cycle de balayage et résolution
Le temps requis par le miroir pour effectuer un tour est appelé durée du cycle de
balayage. Le nombre d'impulsions lumineuses par unité de temps est constant. La
résolution angulaire s'obtient à partir de la durée du cycle de balayage et du nom‐
bre d'impulsions lumineuses par unité de temps. La portée dépend de la résolution
227,5°
∆t
t
t
90°
