FONCTIONNEMENT
154
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET

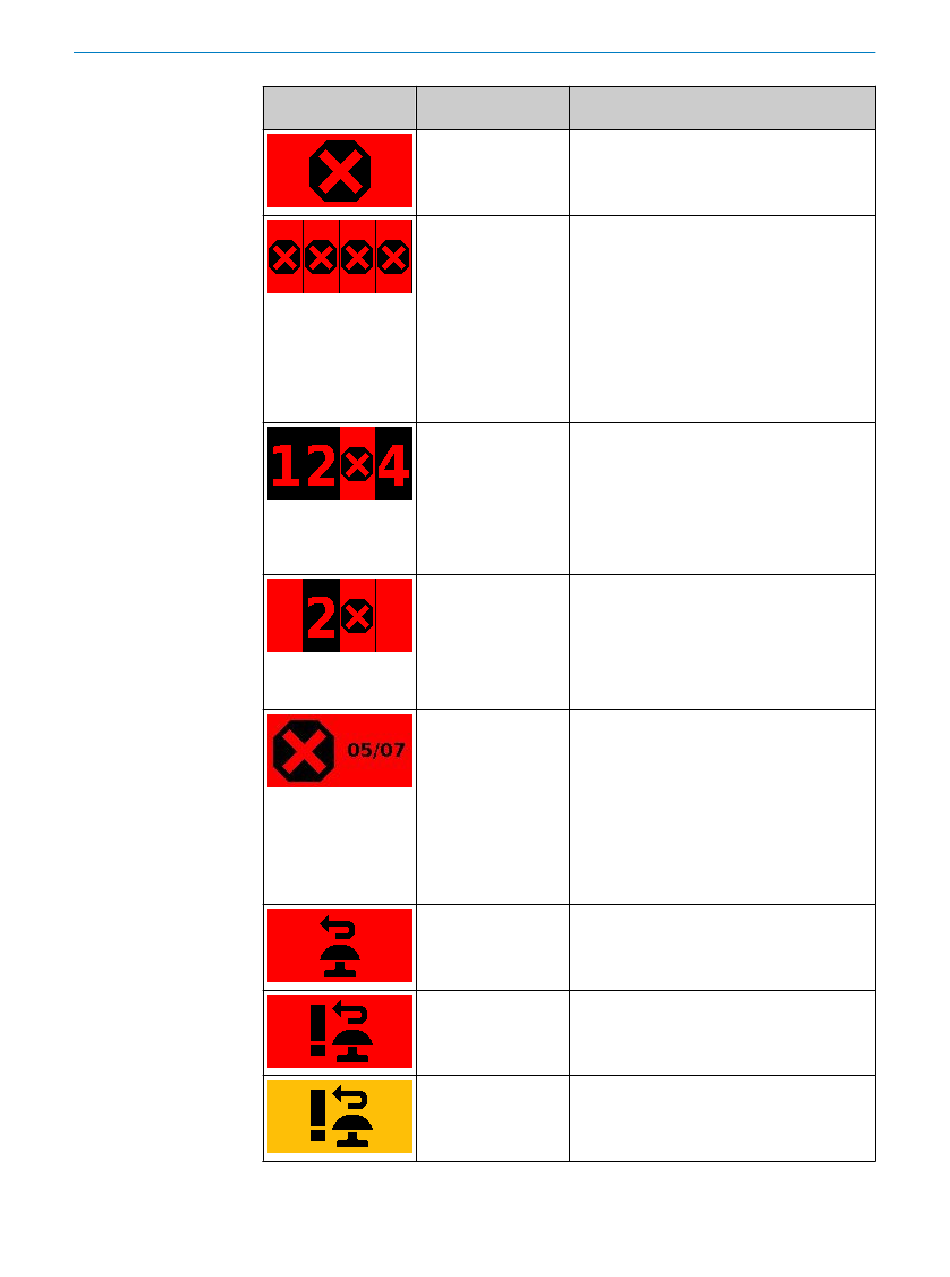

Affichage
Appareil ou configura‐
tion
Appareils et configura‐
tions avec une sortie
de sécurité configurée
Appareils et configura‐
tions avec 2 à 4 sor‐
ties de sécurité confi‐
gurées
Appareils et configura‐
tions avec 2 à 4 sor‐
ties de sécurité confi‐
gurées
Appareils et configura‐
tions avec 2 à 4 sor‐
ties de sécurité confi‐
gurées
Appareils et configura‐
tions comprenant plus
de 4 sorties de sécu‐
rité configurées
Configuration avec
verrouillage de redé‐
marrage
Configuration avec
fonction de réarme‐
ment
Configuration avec
fonction de réarme‐
ment
Signification
Détection dans le champ de protection, sortie
de sécurité à l'état INACTIF.
Pour chacun des quatre circuits de désactiva‐
tion, la règle suivante s'applique : détection
dans le champ de protection ou il y a un
champ d'alarme dans le scénario d'alerte actif.
Sorties de sécurité à l'état INACTIF.
Chaque colonne correspond à une sortie de
sécurité.
Les sorties de sécurité à l'état INACTIF sont
marquées d'une croix si elles peuvent être à
l'état ACTIF sécurisé dans au moins un scéna‐
rio d'alerte.
Détection dans le champ de protection avec
position 3 dans l'image de processus ou il y a
un champ d'alarme dans le scénario d'alerte
actif. La sortie de sécurité correspondante est
à l'état INACTIF.
Les sorties de sécurité où aucun objet n'a été
détecté dans le champ et qui se trouvent à
l'état ACTIF sont marquées avec leur numéro.
Les circuits de désactivation dépourvus de
champs de protection ne sont pas marqués.
La sortie de sécurité correspondante est dans
l'état INACTIF.
Une sortie non sécurisée peut cependant être
dans l'état ACTIF, par exemple avec un champ
d'alarme libre.
Pour un ou plusieurs circuits de désactivation,
la règle suivante s'applique : détection dans
le champ de protection ou il y a un champ
d'alarme dans le scénario d'alerte actif. Les
sorties de sécurité correspondantes sont à
l'état INACTIF.
•
Chiffre de gauche : nombre de sorties de
sécurité à l'état INACTIF.
•
Chiffre de droite : nombre de sorties de
sécurité configurées
Le champ de protection est libre, la réinitialisa‐
tion peut avoir lieu.
Poussoir de réarmement enfoncé. Sortie de
sécurité à l'état INACTIF.
Poussoir de réarmement enfoncé. Sortie de
sécurité à l'état ACTIF.
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
