4
CONCEPTION
4.3.6.1
Champ de protection
38
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET

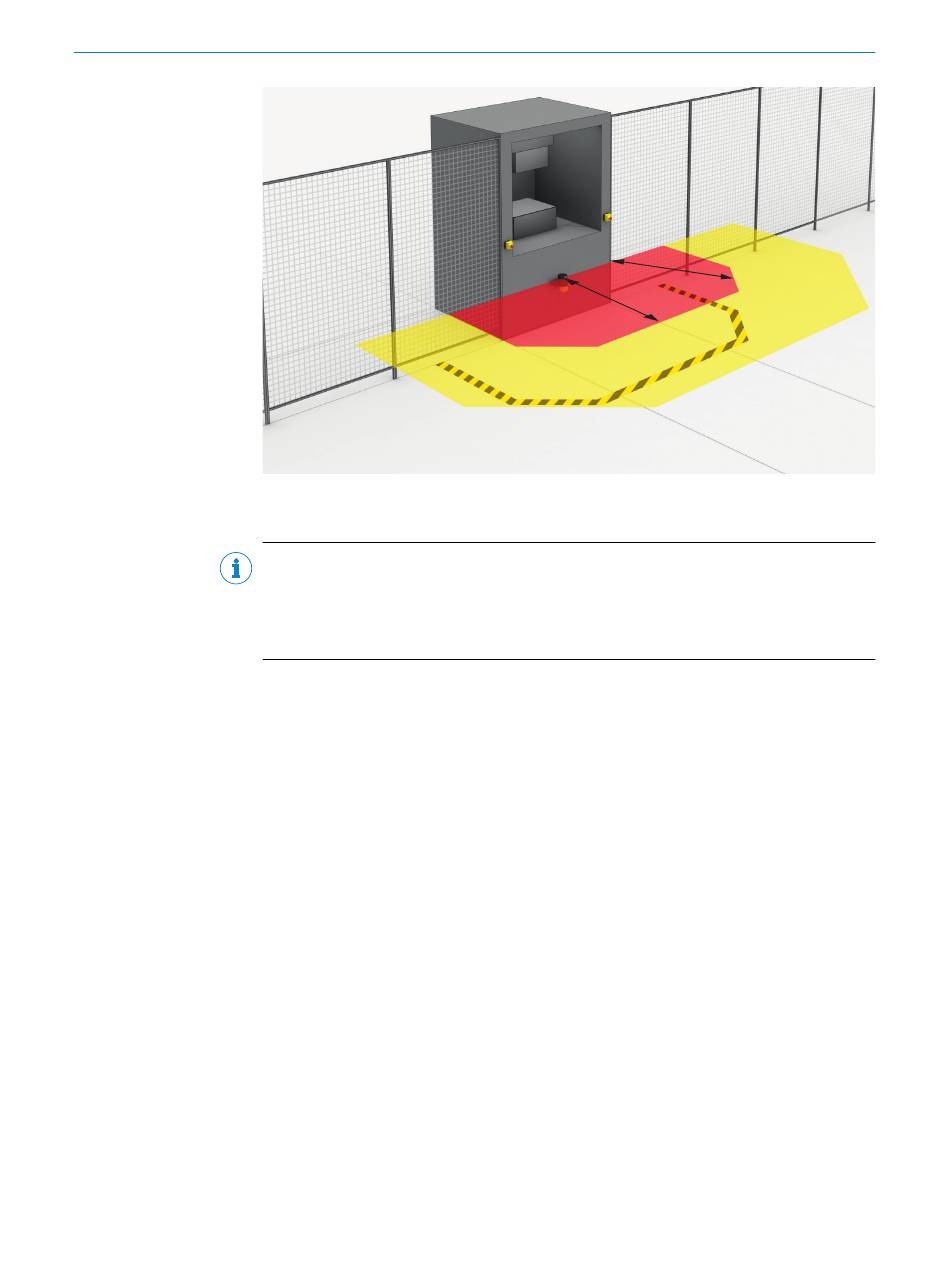

Illustration 26 : application stationnaire avec plan de scrutation horizontal pour la protection de
zone dangereuse
REMARQUE
Marquez le périmètre des limites du champ de protection sur le sol après avoir déter‐
miné la taille du champ de protection. De cette manière, vous rendez visibles les limites
du champ de protection pour l'opérateur de la machine et facilitez un contrôle ultérieur
de la fonction de protection.
Aperçu
Le champ de protection doit être conçu de manière à ce qu'une personne se trouvant
à une distance minimale de la zone dangereuse soit détectée. Cette distance est
nécessaire pour empêcher qu'une personne ou une partie du corps humain pénètre
dans la zone dangereuse avant la fin de la situation dangereuse de la machine.
Pour la protection de zone dangereuse, la distance minimale conditionne habituelle‐
ment l'étendue du champ de protection requise.
Si plusieurs scénarios d'alerte sont définis avec différents champs de protection, vous
devez calculer séparément l'étendue de chaque champ de protection utilisé.
Dans de nombreux cas, une résolution de 50 mm à 70 mm est appropriée pour la
protection de zone dangereuse.
S
S
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
