7.12.7
Dessiner les zones non surveillées
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
Aperçu

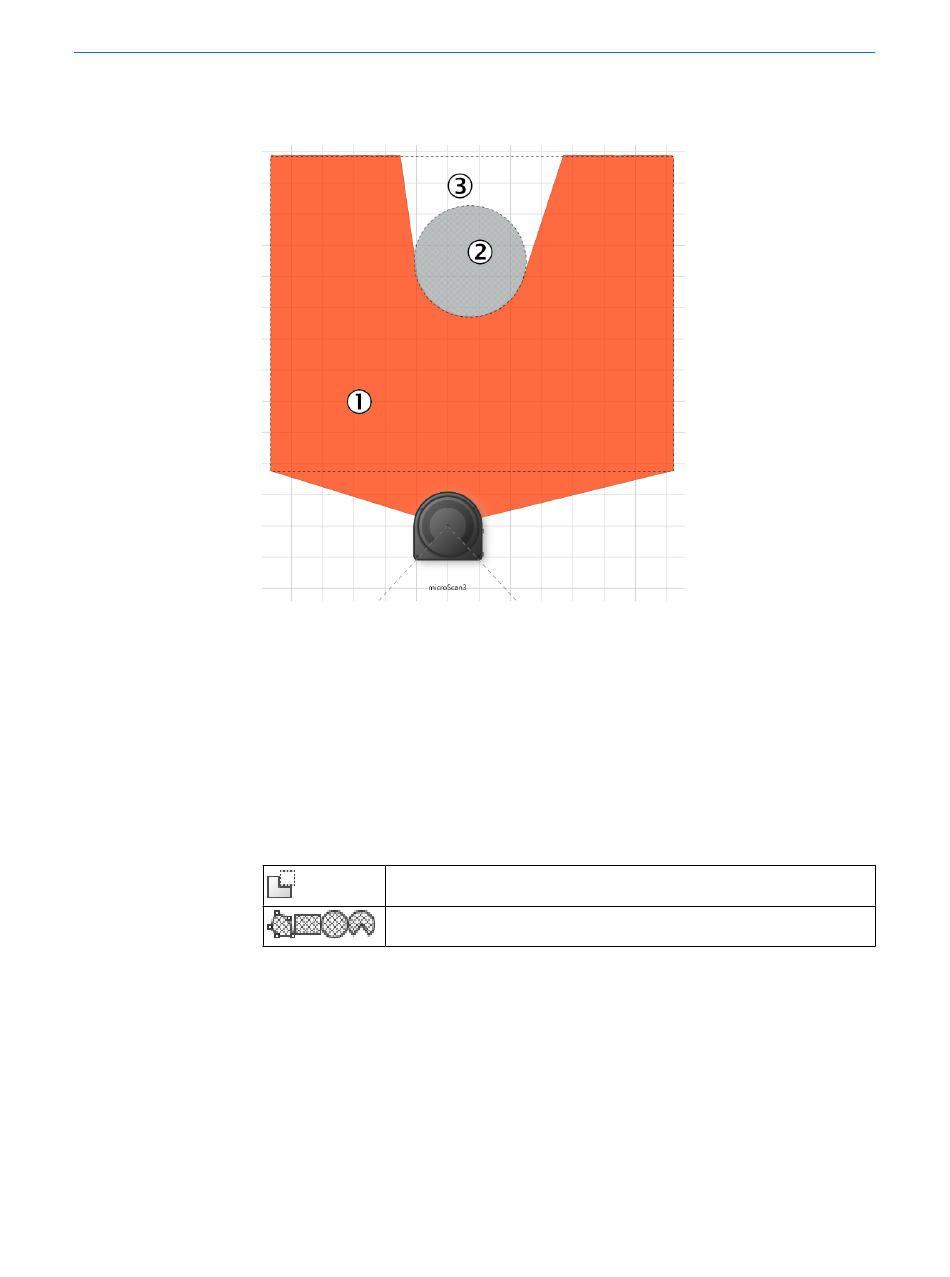

Illustration 73 : Zone non surveillée
Champ de protection
1
Colonne représentée
2
Zone non surveillée
3
La zone à surveiller est balayée radialement 1. Pour cette raison, des ombres sont
formées par les objets se trouvant dans la pièce 2 (colonnes, grilles de séparation,
etc.) 3. Le scrutateur laser de sécurité ne peut pas surveiller ces zones.
Vous dessinez les objets qui limitent le champ de vision du scrutateur laser de sécurité
en tant que zone masquée.
Tableau 19 : Masquer des zones
Masquer des zones
Outils de dessin grisés
Procédé
1.
Cliquer sur l'outil Masquer des zones.
✓
Les outils vous permettant de dessiner des champs sont représentés hachurés.
2.
Sélectionner un outil de dessin.
3.
Dessiner la zone masquée.
✓
La zone masquée est représentée en gris.
✓
L'éditeur de champs montre l'ombre projetée par la zone masquée.
CONFIGURATION
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
7
125
