4
CONCEPTION
4.3.5
Moment de commutation du scénario d'alerte
36
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET

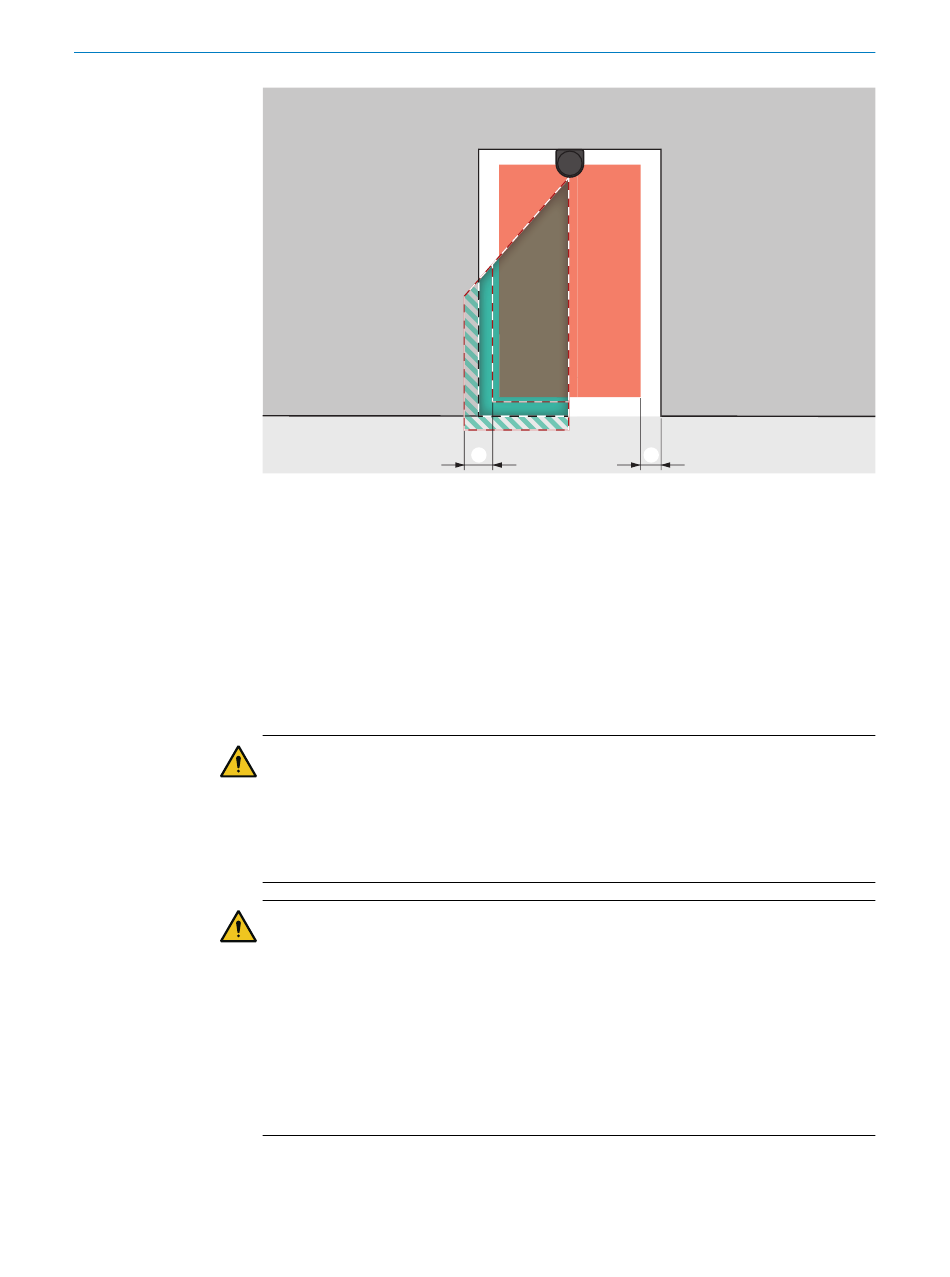

Illustration 25 : bande de tolérance du champ de contour de référence (champ de protection à
l'intérieur de l'ouverture protégée, bord de l'ouverture protégée = contour de référence)
Bande de tolérance du champ de contour de référence
1
Distance du champ de protection par rapport au contour de référence pour une disponibi‐
2
lité garantie
En cas de changement de scénario d'alerte, n'oubliez pas qu'une personne peut déjà
se trouver dans le nouveau champ de protection activé au moment de la commutation.
Seule une commutation au moment opportun (à savoir avant qu'un danger ne menace
la personne à cet endroit) permet d'en assurer la protection.
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
Définissez le moment de la commutation du scénario d'alerte de manière à ce
►
que le scrutateur laser de sécurité détecte une personne dans le champ de pro‐
tection avec une distance minimale suffisante avant que la situation dangereuse
ne se produise.
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, les personnes et parties du corps à
protéger peuvent ne pas être détectées ou pas à temps.
Outre les paramètres suivants, le temps de transmission du signal de commutation
jusqu'au dispositif de protection a aussi une influence sur la durée de commutation.
En font partie par ex. la durée de cycle du réseau et le temps de traitement d'une
commande.
Tenir compte du temps de transmission du signal de commutation jusqu'au dispo‐
►
sitif de protection.
1
2
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
