DESCRIPTION DU PRODUIT
3
Description du produit
3.1
Identification du produit via le SICK Product ID
3.2
Vue d'ensemble de l'appareil
14
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
SICK Product ID
Le SICK Product ID désigne le produit de manière unique. Il sert en même temps
d'adresse pour la page web avec des informations sur le produit.
Le SICK Product ID est composé du nom de l'hôte pid.sick.com, de la référence (P/N) et
du numéro de série (S/N), chacun séparé par un tiret.
Pour les produits plus récents, le SICK Product ID est indiqué sous forme de texte ou de
QR-code sur la plaque signalétique et/ou sur l'emballage.
Illustration 2 : SICK Product ID
Aperçu
1
6
5
3
4
2
7
8
ß
9

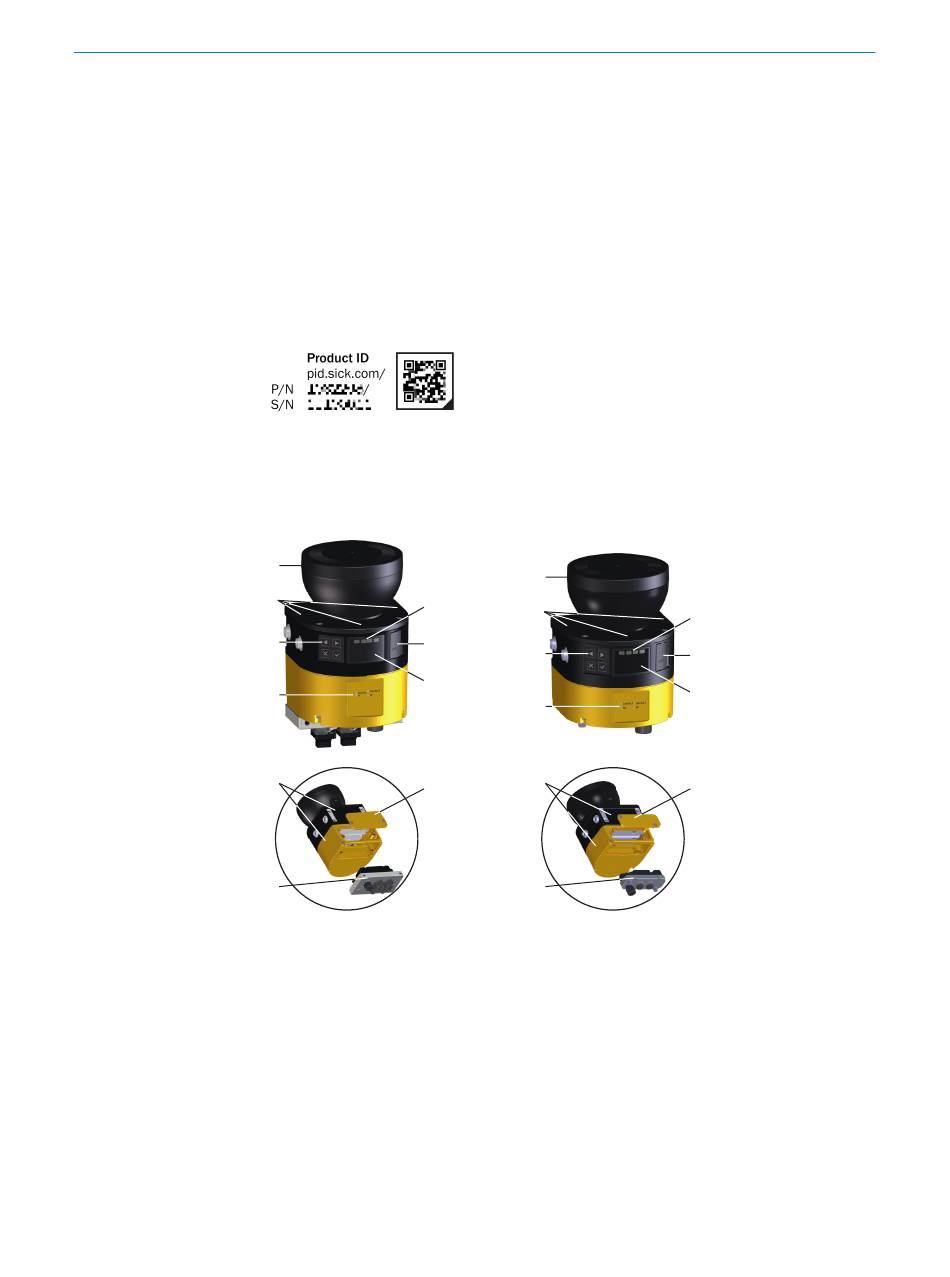

Illustration 3 : Vue d'ensemble de l'appareil (à gauche : microScan3 – PROFINET (RJ45 / SCRJ),
à droite : microScan3 – PROFINET (M12))
Capot optique
1
Afficheur
2
Pavé tactile
3
Port USB
4
LED d'état
5
LED supplémentaires pour l'état ACTIF et l'état INACTIF
6
LED de réseau
7
Scrutateurs laser de sécurité sans connecteur système
8
Connecteur système
9
Plaque d'obturation
ß
1
6
5
3
4
2
7
8
ß
9
8021220/1L9Q/2023-08-14 | SICK
