5
MONTAGE
5.3.2
Montage direct
86
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
7.
Visser la plaque de recouvrement sur le scrutateur laser de sécurité. Couple de
serrage : 2,25 Nm à 2,75 Nm.

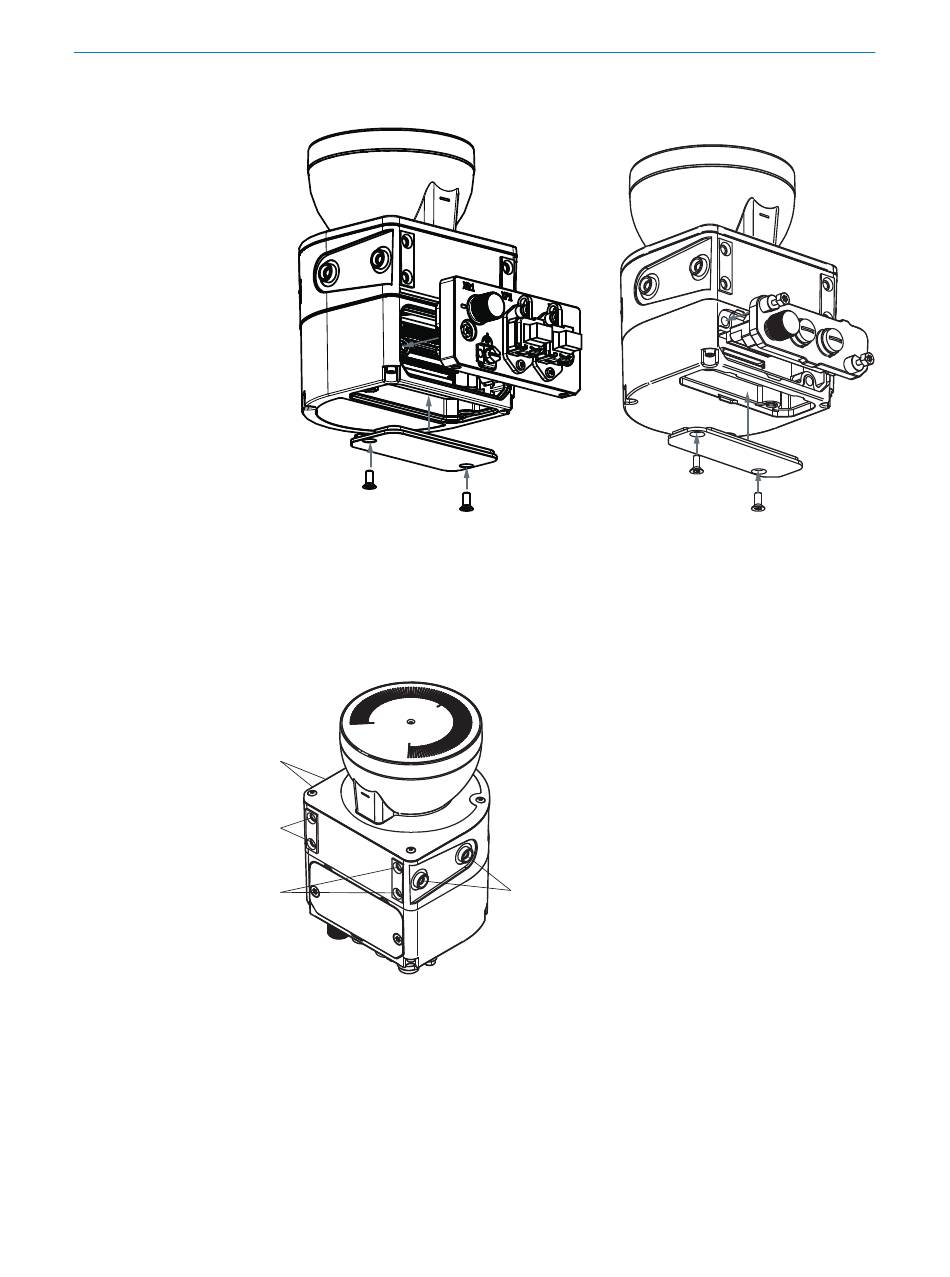

Illustration 50 : Montage du connecteur système à l'arrière (à gauche : microScan3 –
PROFINET (RJ45 / SCRJ), à droite : microScan3 – PROFINET (M12))
Le scrutateur laser de sécurité a 4 alésages de filetage M5 au dos. Si vous pouvez per‐
cer la surface de montage par derrière, vous pouvez monter directement le scrutateur
laser de sécurité avec ces alésages de filetage.
2
1
1
Illustration 51 : Monter directement le scrutateur laser de sécurité
Trou fileté M5 à l'arrière
1
Trou fileté M5 sur le côté
2
Pour un montage direct, utiliser soit les trous filetés M5 situés à l'arrière, soit ceux
►
sur le côté,
voir illustration 51, page
Pour le montage direct, utiliser soit les quatre trous filetés M5 situés à l'arrière,
►
soit les quatre trous filetés M5 latéraux afin de respecter les valeurs de résistance
aux vibrations et aux chocs mentionnées dans la fiche technique.
Profondeur de vissage maximale : 7,5 mm
►
Couple de serrage : 4,5 Nm ... 5,0 Nm.
►
2
86.
(voir « Plans cotés », page
208).
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
