7
CONFIGURATION
7.12.5
Réglages pour l'éditeur de champs
122
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
Vous choisissez une image d'arrière-plan avec l'outil Éditer l'image d'arrière-plan.
Safety Designer est compatible avec les formats de fichiers suivants : BMP, JPG, PNG.

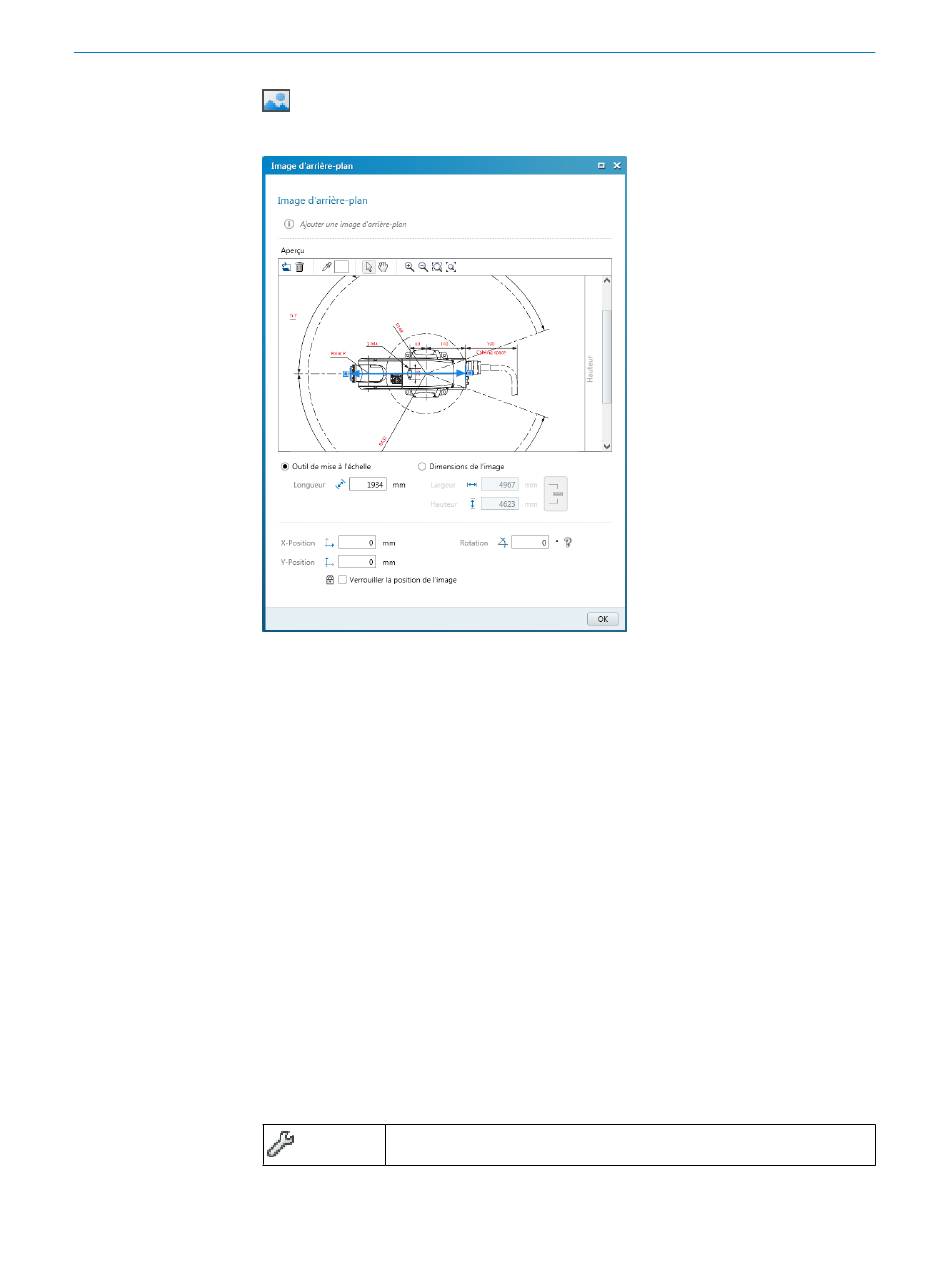

Illustration 71 : Image d'arrière-plan
1.
Dans la barre d'outils, cliquez sur Éditer l'image d'arrière-plan.
✓
La fenêtre de dialogue Image d'arrière-plan s'affiche.
2.
Cliquer sur Parcourir ....
3.
Sélectionner l'image d'arrière-plan.
✓
Safety Designer affiche l'image d'arrière-plan.
4.
Si nécessaire, sélectionner à l'aide du symbole de la pipette une couleur dans
l'image pour la rendre transparente.
5.
Adapter la taille de l'image avec l'outil de mise à l'échelle ou en saisissant directe‐
ment ses dimensions. Dans l'outil de graduation, déplacez les pointes de la flèche
bleue sur deux points connus et ensuite saisir la distance entre les points dans le
champ Longueur.
6.
Saisir X-Position, Y-Position et Rotation dans le système de coordonnées de l'éditeur
de champ.
Vous pouvez ensuite déplacer ou faire tourner librement l'image d'arrière-plan
dans l'éditeur de champs.
7.
Cliquer éventuellement sur l'option Verrouiller la position de l'image.
✓
L'image d'arrière-plan ne peut plus être modifiée dans l'éditeur de champs.
Aperçu
Tableau 18 : Réglages pour l'éditeur de champs
Éditer les paramètres de l'éditeur de champ
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
