4.3.8
Contrôle d'accès
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
Si le résultat est S > 500 mm, la distance minimale peut éventuellement être
►
réduite au moyen du calcul suivant :
S = 1.600 mm/s × T + 8 × (d – 14 mm)
✓
Si la nouvelle valeur S > 500 mm, utilisez la nouvelle valeur calculée comme
distance minimale.
✓
Si la nouvelle valeur S ≤ 500 mm, utilisez 500 mm comme distance minimale.
Aperçu
Le scrutateur laser de sécurité est monté avec un plan de scrutation vertical dans une
application fixe, par exemple sur une machine dont l'accès à la zone dangereuse peut
être défini par construction. Pour le contrôle d'accès, le scrutateur laser de sécurité
détecte l'intrusion d'un corps entier. Le champ de protection est perpendiculaire au
sens d'approche de la personne.

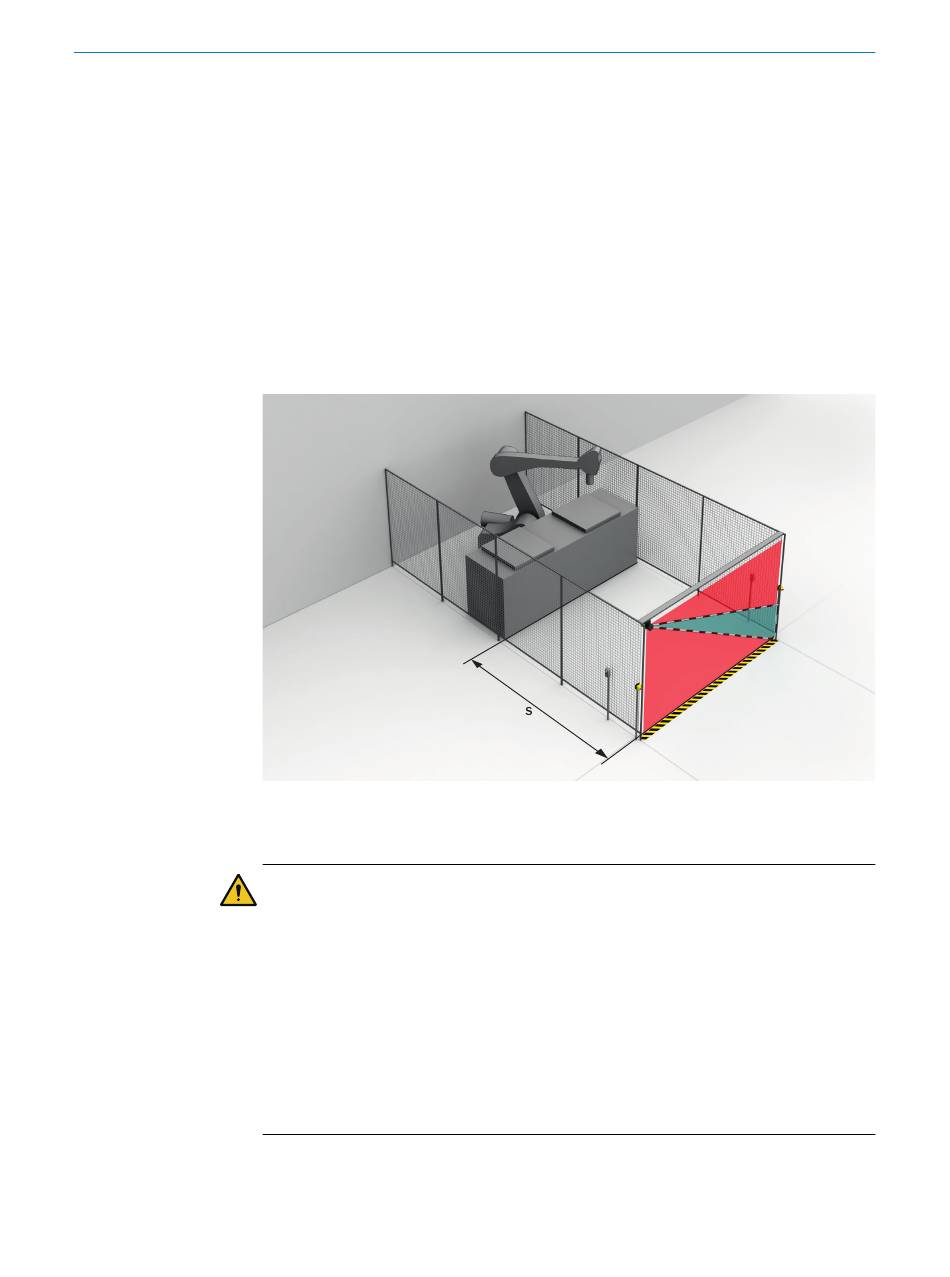

Illustration 33 : application stationnaire en fonctionnement vertical pour le contrôle d'accès
Remarques importantes
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, les personnes ou parties du corps à
protéger peuvent ne pas être détectées.
Utilisez une résolution de 200 mm ou plus fine. Autrement, la protection lors du
►
contrôle d'accès n'est pas garantie.
Pour le contrôle d'accès, sélectionnez un double balayage. Avec un nombre de
►
balayages plus important, il est possible qu'une personne puisse, dans certains
cas, traverser le champ de protection sans être détectée.
Utilisez le contour des environs comme référence pour protéger le dispositif de
►
protection de tout déréglage accidentel ou toute manipulation
du contour de référence », page
33).
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
4
CONCEPTION
(voir « Surveillance
49
