CARACTÉRISTIQUES TECHNIQUES
210
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
112
Ø 99,5

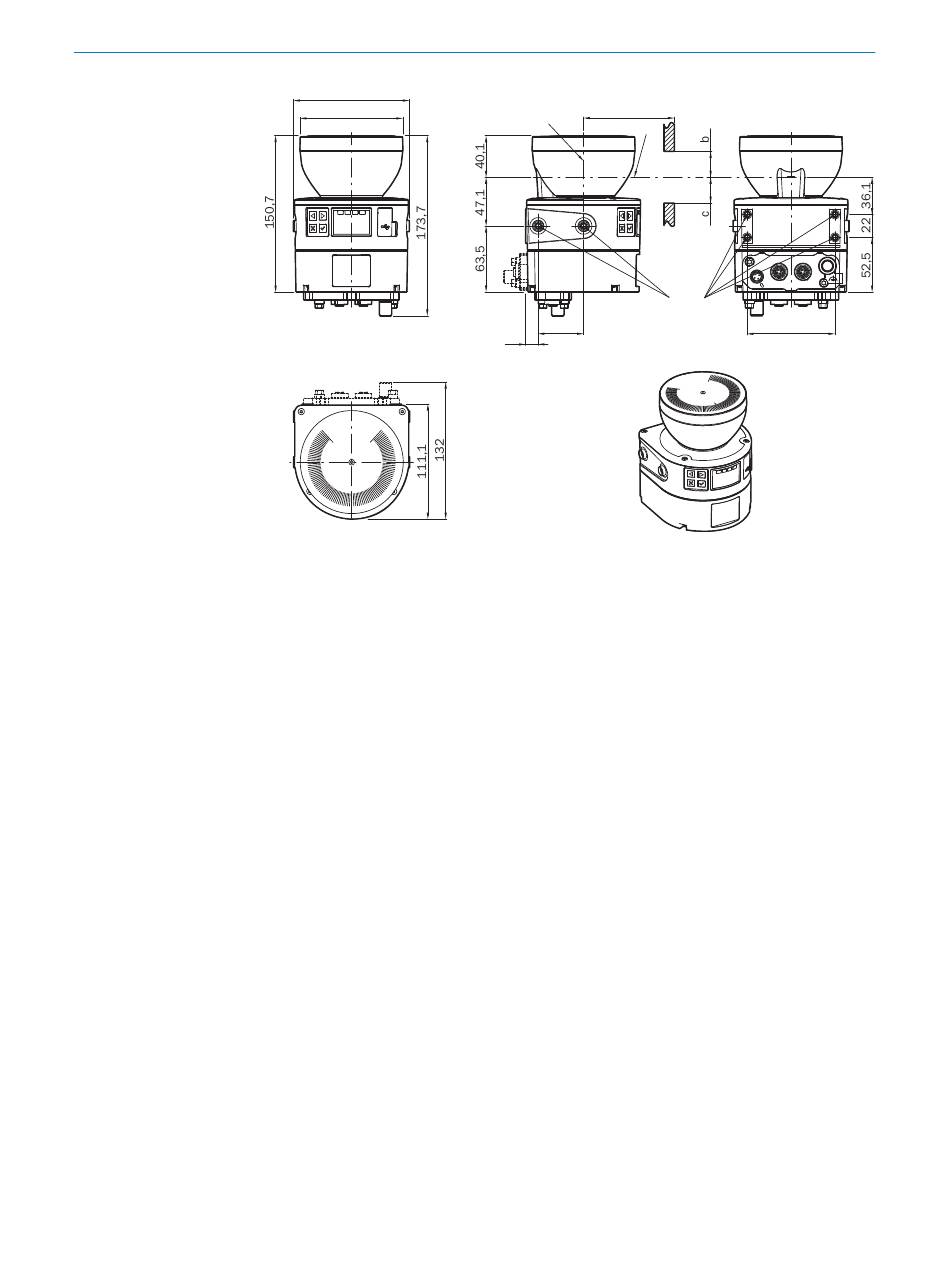

Illustration 101 : Plan coté (appareils avec raccordement M12)
Toutes les dimensions sont exprimées en mm.
Axe de rotation du miroir
1
Plan de scrutation
2
Fente nécessaire
3
•
a : longueur de la fente
•
b : hauteur minimale au-dessus du plan de scrutation
•
c : hauteur minimale en-dessous du plan de scrutation
Ouverture requise
Si l'appareil est par exemple intégré dans un habillage, vous devez faire en sorte que
le faisceau laser puisse sortir sans obstacle. De plus, le faisceau laser réfléchi doit
pouvoir atteindre l'appareil sans obstacle. Pour cela, la fente doit avoir des dimensions
suffisantes.
La hauteur et largeur minimales requises de la fente dépendent entre autres des
paramètres suivants :
•
écart de planéité idéale du champ de balayage à la fin de la fente
•
taille du spot lumineux à la fin de la fente
•
vibrations qui influent sur la planéité du champ de balayage ou la géométrie de la
fente
Avec une fente d'une longueur a ≤ 200 mm, la fente doit avoir une hauteur minimale
de 50 mm (b, c ≥ 25 mm). La fente doit avoir une largeur suffisante assurant un
espace minimal libre de 23 mm à côté de chaque champ.
Pour une fente plus longue (a > 200 mm), il faut évaluer les conditions selon le cas
individuel.
Veuillez contacter la succursale SICK compétente.
►
a
1
2
3
M5×7,5
44
12
85
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
