6.3.2
Autre connexion FE
6.3.3
Réseau pour PROFINET PROFIsafe, édition des données, configuration et diagnostic (XF1, XF2)
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
Tableau 7 : Affectation des broches de l'alimentation électrique
Broche
Désignation Fonction
1
+24 V CC
2
nc
3
0 V CC
4
nc
5
FE
microScan3 – PROFINET (M12)
L'alimentation électrique est assurée côté appareil par un connecteur mâle M12 à 4
pôles et codage A.
2
1
3
4

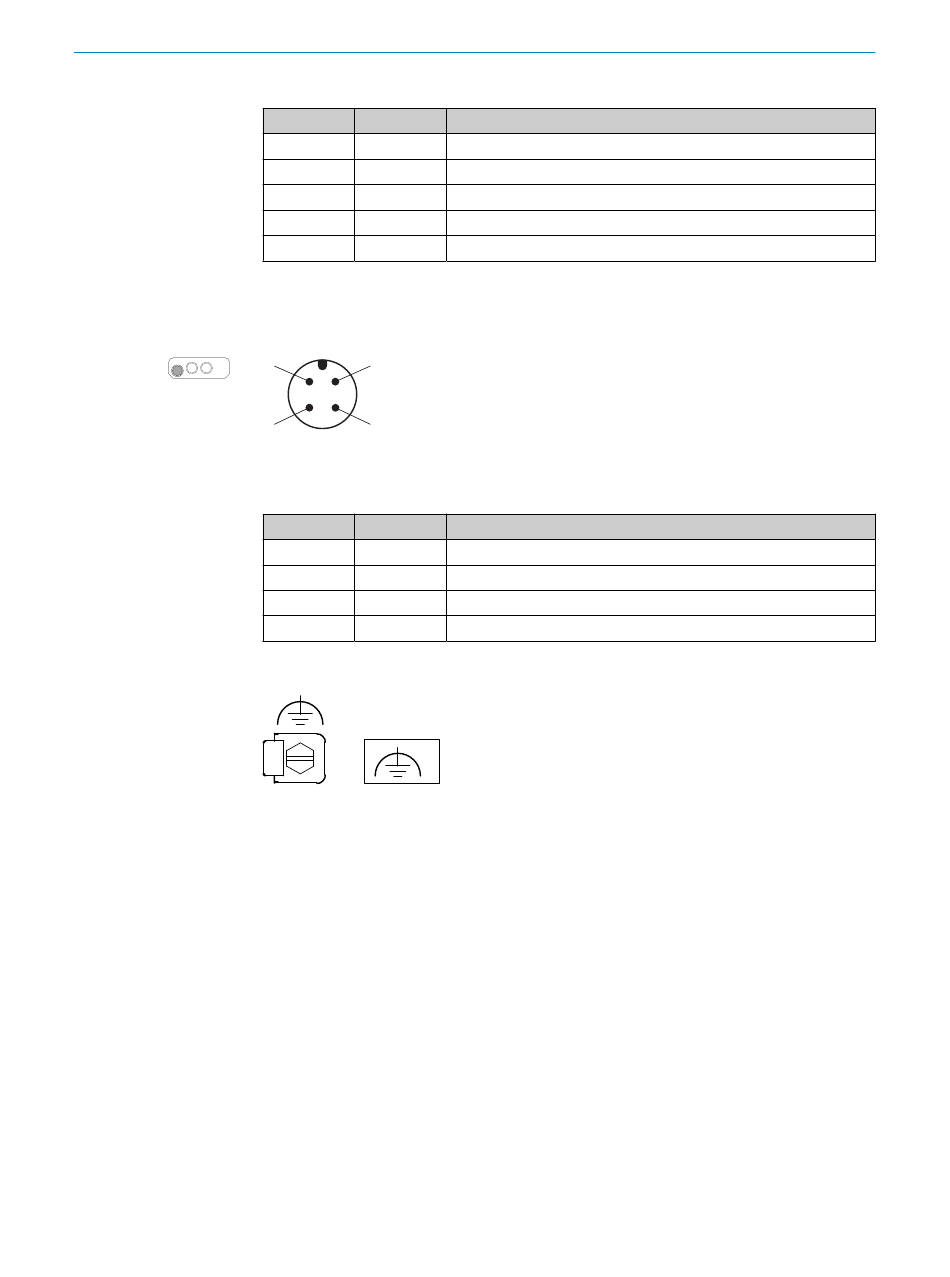

Illustration 53 : Affectation des broches de l'alimentation électrique (connecteur mâle, M12,
4 pôles, codage A)
Tableau 8 : Affectation des broches de l'alimentation électrique
Broche
Désignation Fonction
1
+24 V CC
2
nc
3
0 V CC
4
FE
Illustration 54 : Autre connexion FE
Vissage de l'autre connexion FE
•
Vis : M5 × 12
•
Tête de vis : hexagonale avec fente, méplat 8
•
Couple de serrage : 3,5 Nm à 5,0 Nm.
Cosses de câble adaptées
•
Cosse de câble en U ou en anneau
•
Largeur ≤ 10 mm
•
Diamètre du trou de la vis : 5,2 mm stand.
Des connecteurs système plus anciens (plus anciens que septembre 2019) ne possè‐
dent éventuellement pas d'autre connexion FE.
microScan3 – PROFINET (RJ45)
La connexion Ethernet et PROFINET s'effectue côté appareil à l'aide de connecteurs
femelles RJ45 pour connecteurs mâles push-pull. Le scrutateur laser de sécurité con‐
tient un commutateur de réseau reliant les deux connecteurs femelles. C'est pourquoi,
les deux connecteurs femelles ont la même fonction.
INSTALLATION ÉLECTRIQUE
Tension d'alimentation +24 V CC
Non raccordé
Tension d'alimentation 0 V CC
Non raccordé
Terre fonctionnelle/blindage
Tension d'alimentation +24 V CC
Non raccordé
Tension d'alimentation : 0 V CC
Terre fonctionnelle/blindage
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
