9.3.1
LED d'état
9.3.2
LED de réseau
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
4 LED d'état se trouvent juste au-dessus de l'afficheur.
1
2
3
4

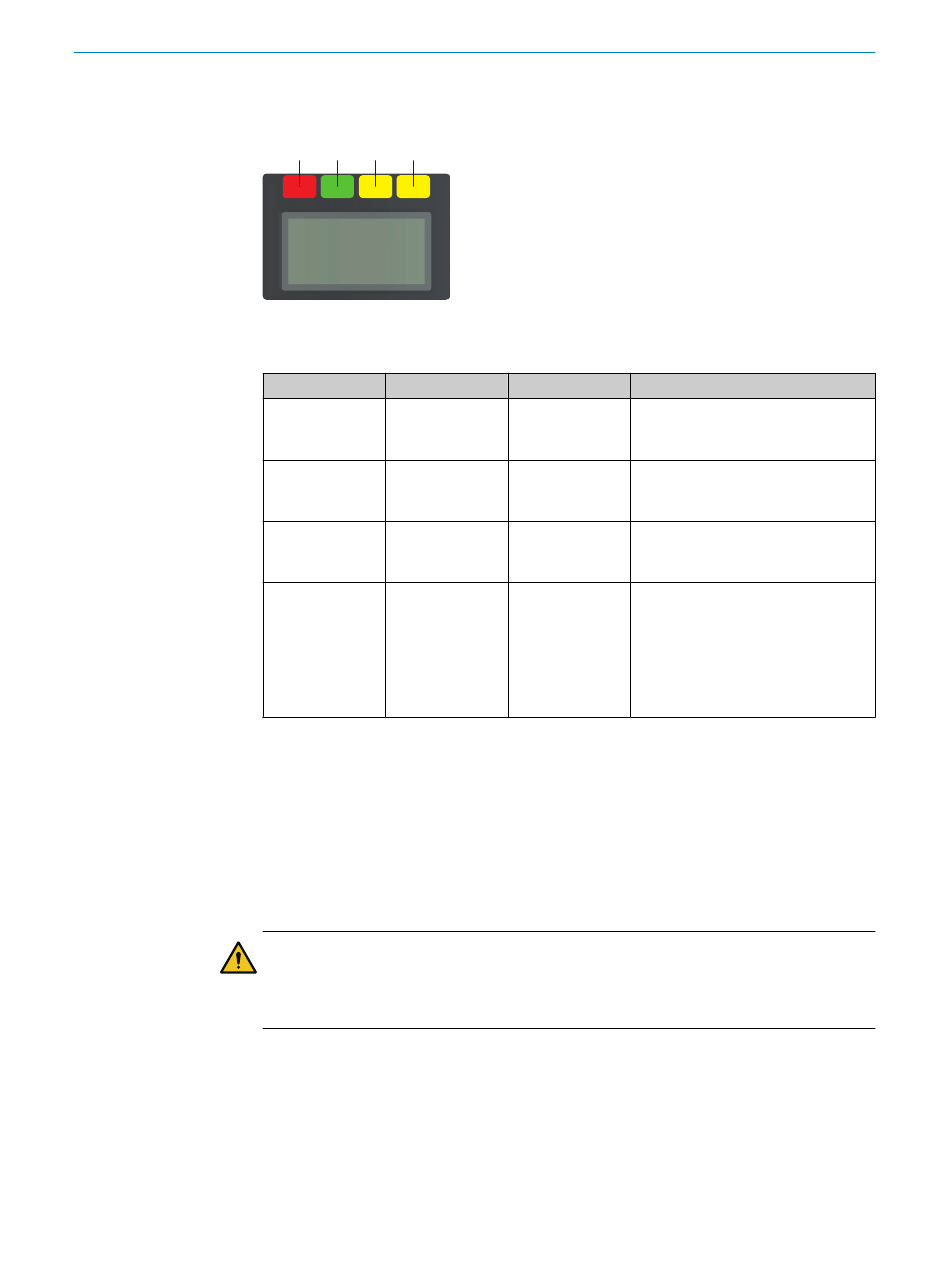

Illustration 84 : LED d'état
Tableau 25 : LED d'état
Numéro
Fonction
État INACTIF
1
État ACTIF
2
Champ d'alarme
3
Fonction de réar‐
4
mement
Les LED état INACTIF et état ACTIF existent plusieurs fois sur l'appareil. 3 exemplaires
supplémentaires sont disposés par paire sur le socle du capot optique. Ainsi, les LED
sont souvent aussi visibles lorsqu'il n'est pas possible de voir l'afficheur, p. ex. en
raison de la situation de montage ou parce que la position de l'opérateur ne le permet
pas.
L'appareil possède des LED supplémentaires pour chaque interface réseau. Ces LED
supplémentaires se trouvent sous l'écran.
ATTENTION
Les LED du réseau sont utilisées à des fins de diagnostic et ne sont pas liées à la
sécurité. Même en cas d'affichage erroné ou de défaillance des éléments d´affichage,
la fonction de sécurité de l'appareil n'est pas affectée.
FONCTIONNEMENT
Couleur
Signification
Rouge
Est allumée en rouge lorsqu'au
moins une sortie de sécurité est à
l'état INACTIF.
Vert
Est allumée en vert lorsqu'au moins
une sortie de sécurité est à l'état
ACTIF.
Jaune
S'allume en jaune si un objet est
détecté au moins dans un champ
d'alarme.
Jaune
Configuration avec réarmement : cli‐
gnote si la fonction de réarmement a
été déclenchée.
Configuration avec redémarrage
automatique après temporisation :
s'allume pendant le délai configuré
jusqu'à la fin du redémarrage.
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
