Contrôle à la mise en service et en cas de modification
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
Lors de la première mise en marche, la procédure de démarrage peut alors durer jus‐
qu'à 100 secondes. Lors d'une nouvelle activation, la durée de démarrage dépend de
l'étendue des données de configuration. Le procédé de démarrage dure alors environ
10 à 30 secondes.
Après la fin de la procédure de démarrage, les LED d'état et l'écran affichent l'état de
fonctionnement actuel.
1
2
3
4

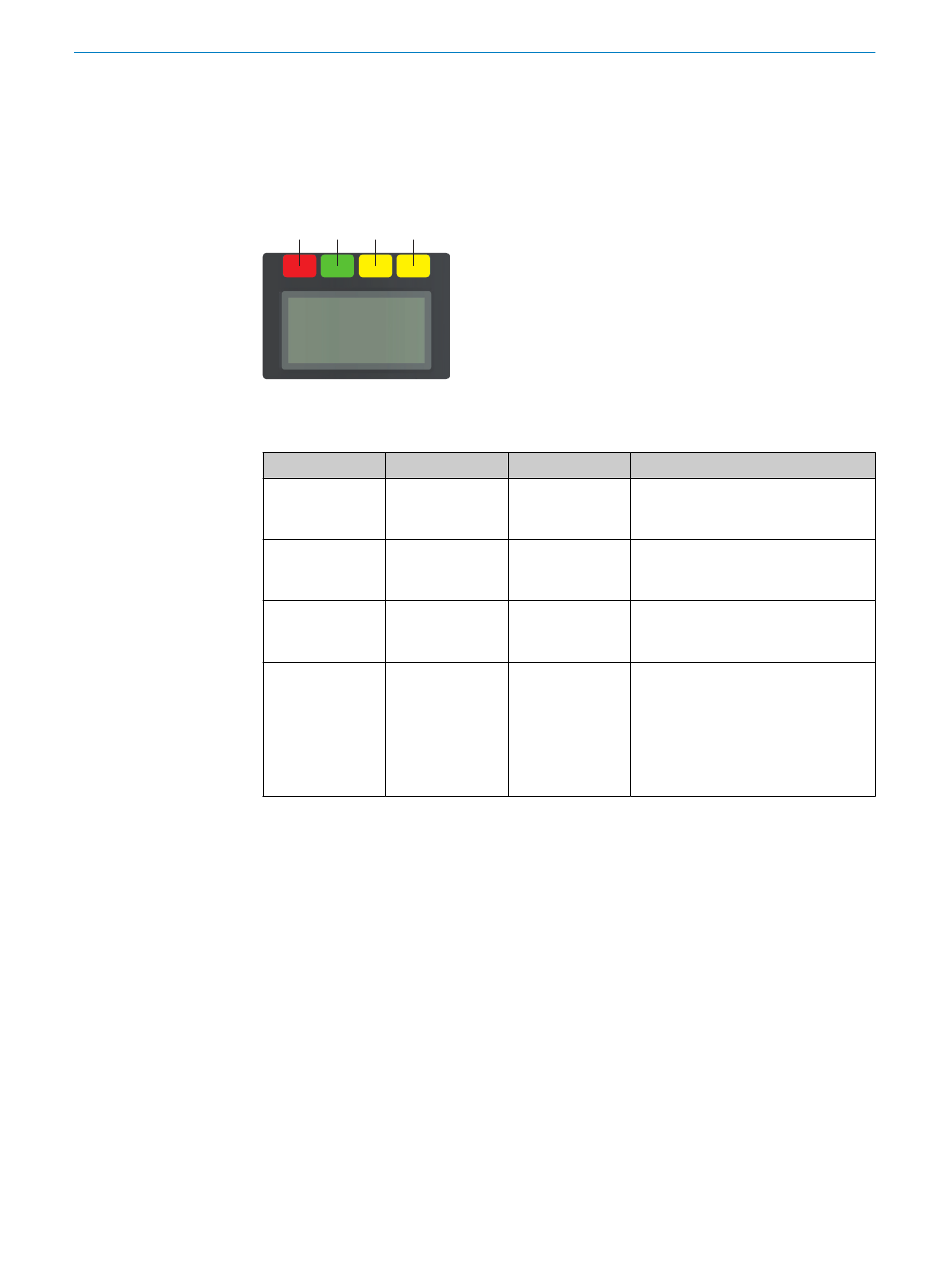

Illustration 82 : LED d'état
Tableau 24 : LED d'état
Numéro
Fonction
État INACTIF
1
État ACTIF
2
Champ d'alarme
3
Fonction de réar‐
4
mement
Les LED état INACTIF et état ACTIF existent plusieurs fois sur l'appareil. 3 exemplaires
supplémentaires sont disposés par paire sur le socle du capot optique. Ainsi, les LED
sont souvent aussi visibles lorsqu'il n'est pas possible de voir l'afficheur, p. ex. en
raison de la situation de montage ou parce que la position de l'opérateur ne le permet
pas.
L'appareil possède des LED supplémentaires pour chaque interface réseau. Ces LED
supplémentaires se trouvent sous l'écran.
Informations supplémentaires sur la signification des LED et des icônes et informations
présentées sur l'afficheur :
Le contrôle doit garantir que les fonctions de sécurité remplissent leur fonction telle
que prévue et que les personnes sont suffisamment protégées.
Effectuer les essais spécifiés dans le concept de contrôle du fabricant de la
►
machine et de l'exploitant.
Couleur
Rouge
Vert
Jaune
Jaune
voir « Élimination des défauts », page
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
MISE EN SERVICE
Signification
Est allumée en rouge lorsqu'au
moins une sortie de sécurité est à
l'état INACTIF.
Est allumée en vert lorsqu'au moins
une sortie de sécurité est à l'état
ACTIF.
S'allume en jaune si un objet est
détecté au moins dans un champ
d'alarme.
Configuration avec réarmement : cli‐
gnote si la fonction de réarmement a
été déclenchée.
Configuration avec redémarrage
automatique après temporisation :
s'allume pendant le délai configuré
jusqu'à la fin du redémarrage.
165.
