4
CONCEPTION
4.3.9
Protection de zone dangereuse mobile
52
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
Le scrutateur laser de sécurité est monté avec le plan de scrutation horizontal dans
une application mobile, par exemple sur un AGV. Lors de la protection de zone dange‐
reuse mobile, la zone dangereuse résultant du mouvement du véhicule est protégée
par le scrutateur laser de sécurité. Le scrutateur laser de sécurité identifie les jambes
d'une personne. Le champ de protection est parallèle au sens d'approche.

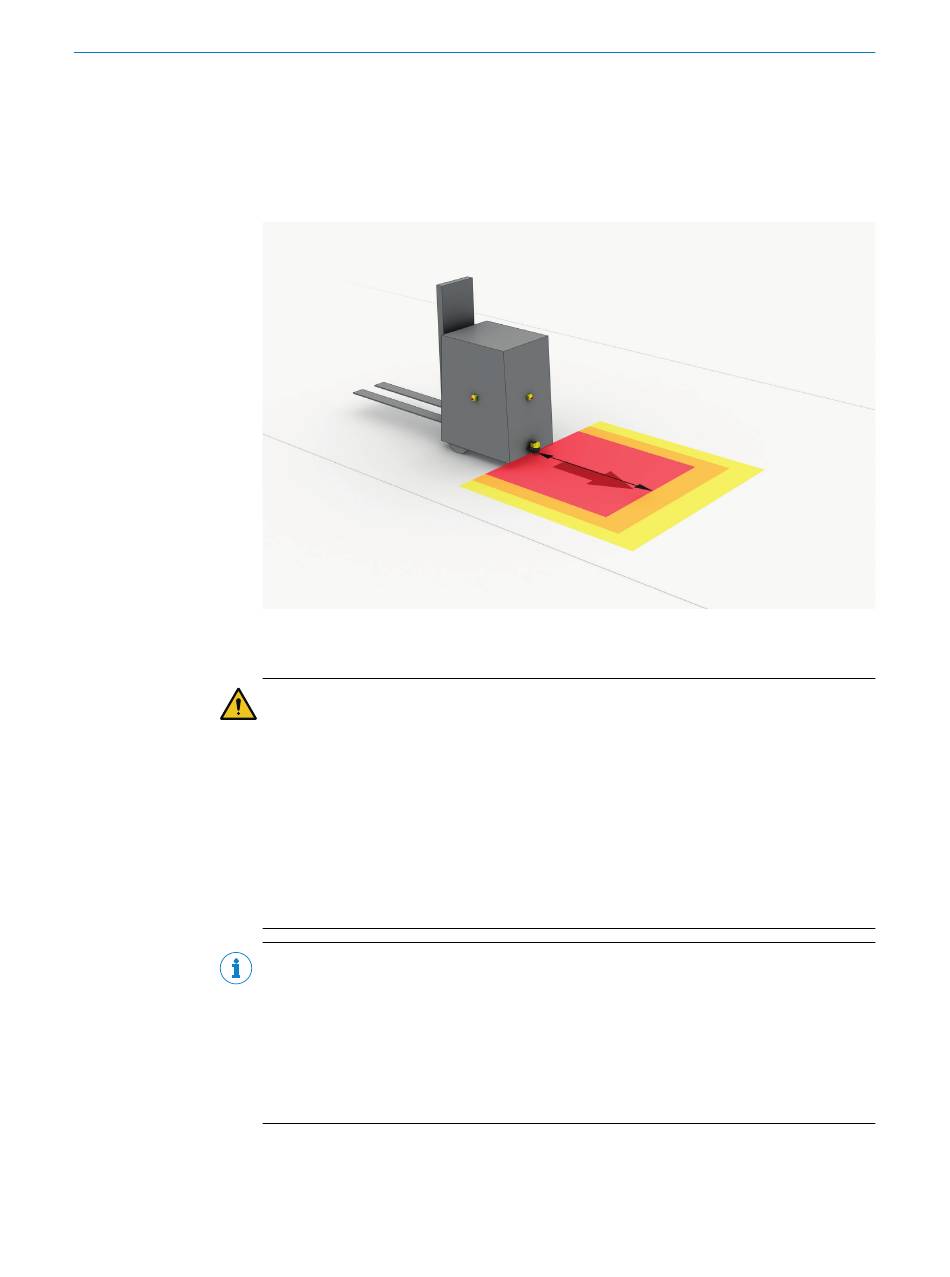

Illustration 34 : application mobile en fonctionnement horizontal pour la protection de zone
dangereuse
DANGER
Risque lié au non fonctionnement d'un dispositif de protection
En cas de non-observation de cette consigne, il se peut que la situation dangereuse de
la machine ne s'interrompe pas ou pas à temps.
1.
Calculer les dimensions minimales requises pour le champ de protection en
tenant compte des compléments décrits ci-après et en fonction des exigences
de l'application.
2.
Monter le scrutateur laser de sécurité en respectant ce calcul et les indications de
cette notice.
3.
Configurer le scrutateur laser de sécurité en respectant ce calcul et les indications
de cette notice.
REMARQUE
•
Sur une application mobile, une résolution de 70 mm (détection des jambes)
suffit pour détecter des personnes. Contrairement à la protection de points dan‐
gereux fixe, cela s'applique aussi avec une faible hauteur de montage, car le
scrutateur laser de sécurité est déplacé ensemble avec le véhicule.
•
Pour les exemples de calcul suivants, seule la vitesse du véhicule est prise en
compte et non la vitesse d'une personne qui marche. En effet, il est supposé que
la personne voit le danger et s'immobilise.
S
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
