4.5
Intégration au réseau
4.5.1
Topologie de réseau
4.5.2
Services et ports réseau
Tableau 3 : Services et ports réseau
Utilisation
Protocole
SNMP
UDP
DHCP
UDP
SNTP
UDP
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis

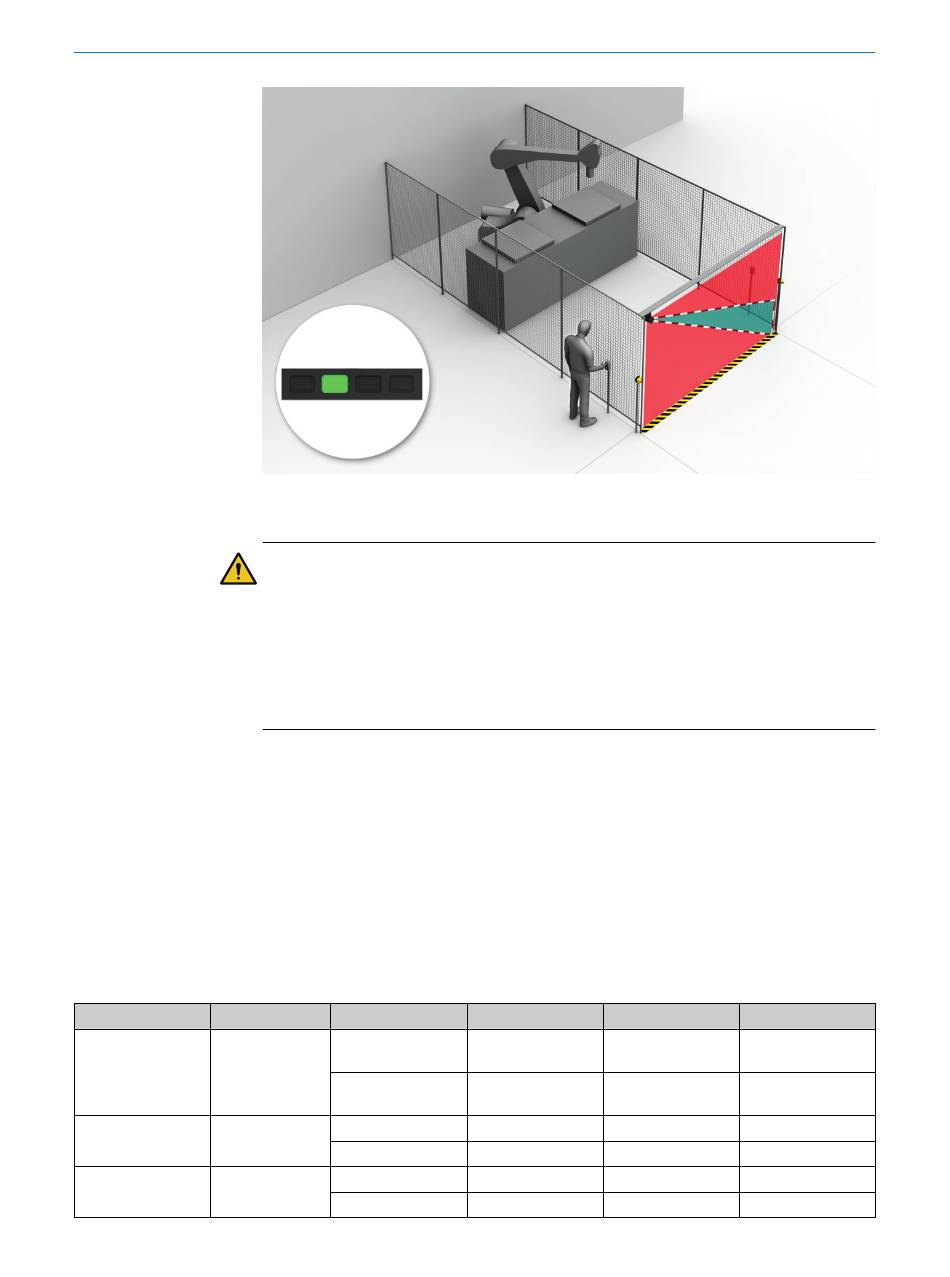

Illustration 45 : Mode d'action du verrouillage de redémarrage (4) : le bouton-poussoir de réar‐
mement doit être actionné avant de redémarrer la machine.
DANGER
Risque lié à un redémarrage involontaire de la machine
Installez le dispositif de commande pour le réarmement du verrouillage de redé‐
►
marrage hors de la zone dangereuse.
Assurez-vous qu'il ne peut pas être actionné par une personne se trouvant dans la
►
zone dangereuse.
Veillez également à ce que la personne qui actionne le dispositif de commande
►
puisse voir toute la zone dangereuse.
L'appareil convient aux topologies de réseau suivantes :
•
Étoile
•
Ligne
•
Anneau
•
Arbre
Source
Client SNMP
microScan3
microScan3
Serveur DHCP
microScan3
Serveur NTP
Port source
Cible
Sélectionné par le
microScan3
Client
161
Client SNMP
68
Serveur DHCP
67
microScan3
123
Serveur NTP
123
microScan3
N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
4
CONCEPTION
Port cible
161
Sélectionné par le
Client
67
68
123
123
71
