3.4.6
Scénario d'alerte
8021220/1L9Q/2023-08-14 | SICK
Sujet à modification sans préavis
L'utilisation d'un champ de protection avec un ou plusieurs champs d'alarme repré‐
sente une utilisation typique : lorsqu'un véhicule s'approche d'une personne, un champ
d'alarme émet un signal optique ou acoustique. Si la personne ne réagit pas à l'alarme
et si le véhicule continue de s'approcher, le scrutateur laser de sécurité détecte un
objet dans le champ de protection et fait passer les sorties de sécurité correspondan‐
tes à l'état INACTIF. Le véhicule s'immobilise avant d'atteindre la personne.

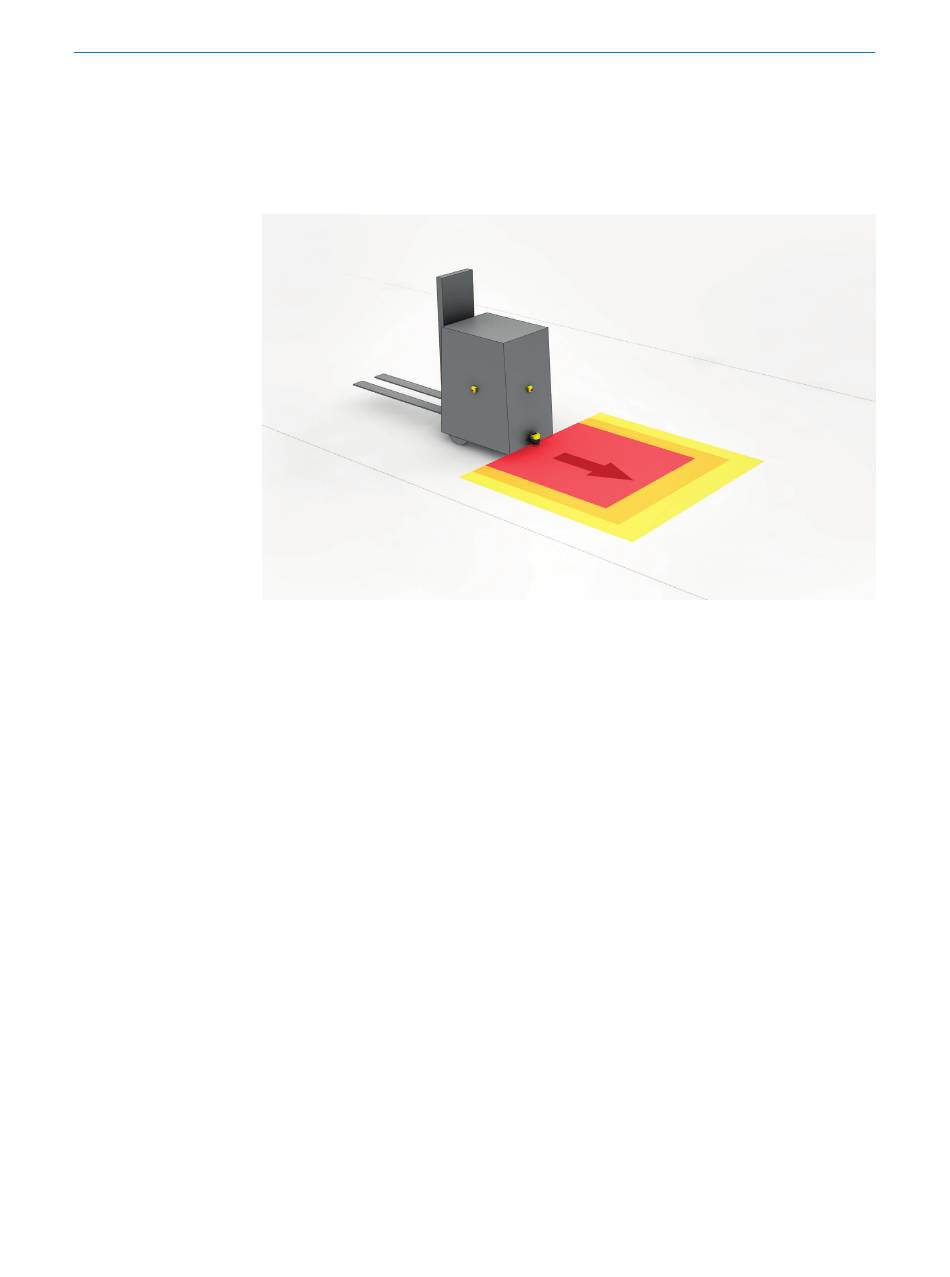

Illustration 10 : Jeu de champs comprenant un champ de protection (rouge) et deux champs
d'alarme (orange et jaune)
Un scénario d'alerte signale l'état de la machine au scrutateur laser de sécurité. Le
scrutateur laser de sécurité active le jeu de champs attribué au scénario d'alerte et
donc à un état défini de la machine.
Si une machine possède par ex. différents états de fonctionnement, chacun d'eux
peut être affecté à un scénario d'alerte. Le scrutateur laser de sécurité reçoit un
signal défini pour l'état de fonctionnement actuel via le réseau de sécurité. Lors d'un
changement de signal, le scrutateur laser de sécurité commute d'un scénario d'alerte
au scénario d'alerte attribué au nouveau signal (et donc au nouvel état de fonctionne‐
ment). En général, chaque scénario d'alerte est affecté à un jeu de champs.
