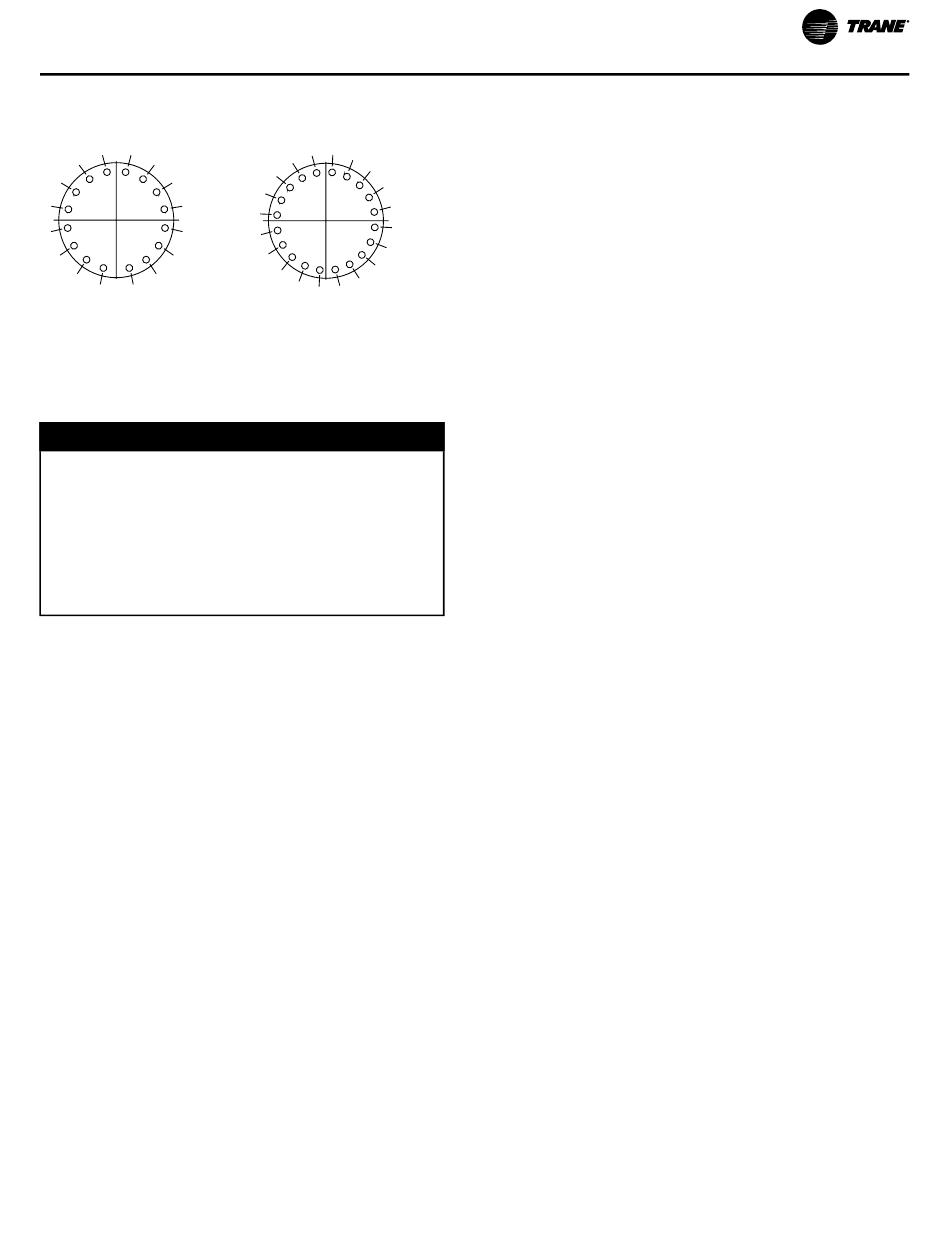

Figure 23. Séquence de serrage des vis de bride (16
ou 20 vis)
5
1
9
16
13
12
3
8
7
4
11
14
15
10
2
6
16 vis
Essais sous pression de la
tuyauterie d'eau
AVIS
Dommages matériels!
Le non-respect de ces consignes peut provoquer
des dommages matériels.
N'appliquez pas une pression excessive au
système et ne dépassez pas la pression
théorique. Effectuez systématiquement un test
de pression hydrostatique avec de l'eau dans les
tuyauteries et les boîtes à eau.
La pression nominale côté eau est soit de 150 psig (1
034,2 kPaG) soit de 300 psig (2 068,4 kPaG) ; se reporter
à la plaque constructeur ou à la documentation jointe.
CDHH-SVX001J-FR
1
5
9
20
13
16
17
12
3
8
7
4
11
18
15
14
19
10
6
2
20 vis
Installation : tuyauteries d'eau
Analyse par courants de
Foucault
Trane recommande de procéder tous les trois ans à
une inspection par courants de Foucault des tubes de
condenseur et d'évaporateur des refroidisseurs
refroidis par eau. Les tests par courants de Foucault
visent à identifier les défauts sur ou dans les parois des
tubes des échangeurs de chaleur qui pourraient
entraîner des défaillances des tubes en service. Les
tests par courants de Foucault effectués avant la mise
en service d'un refroidisseur sont considérés comme
des tests par courants de Foucault dits « de base » et
visent à établir un point de référence pour aider à
l'interprétation des futurs rapports de tests par
courants de Foucault. De nombreuses anomalies
pouvant être détectées grâce aux tests par courants de
Foucault n'ont aucun impact sur la durée de vie ou les
performances des tubes, tandis que d'autres sont
suffisamment graves pour justifier la mise hors service
du tube défectueux. Demandez à votre responsable
commercial un exemplaire du bulletin technique (CTV-
PRB024*-FR) pour obtenir des précisions sur le rôle des
tests par courants de Foucault dans l'entretien des
refroidisseurs, avec des informations sur la technologie
des courants de Foucault et les tubes des échangeurs
de chaleur.
39
