Installation

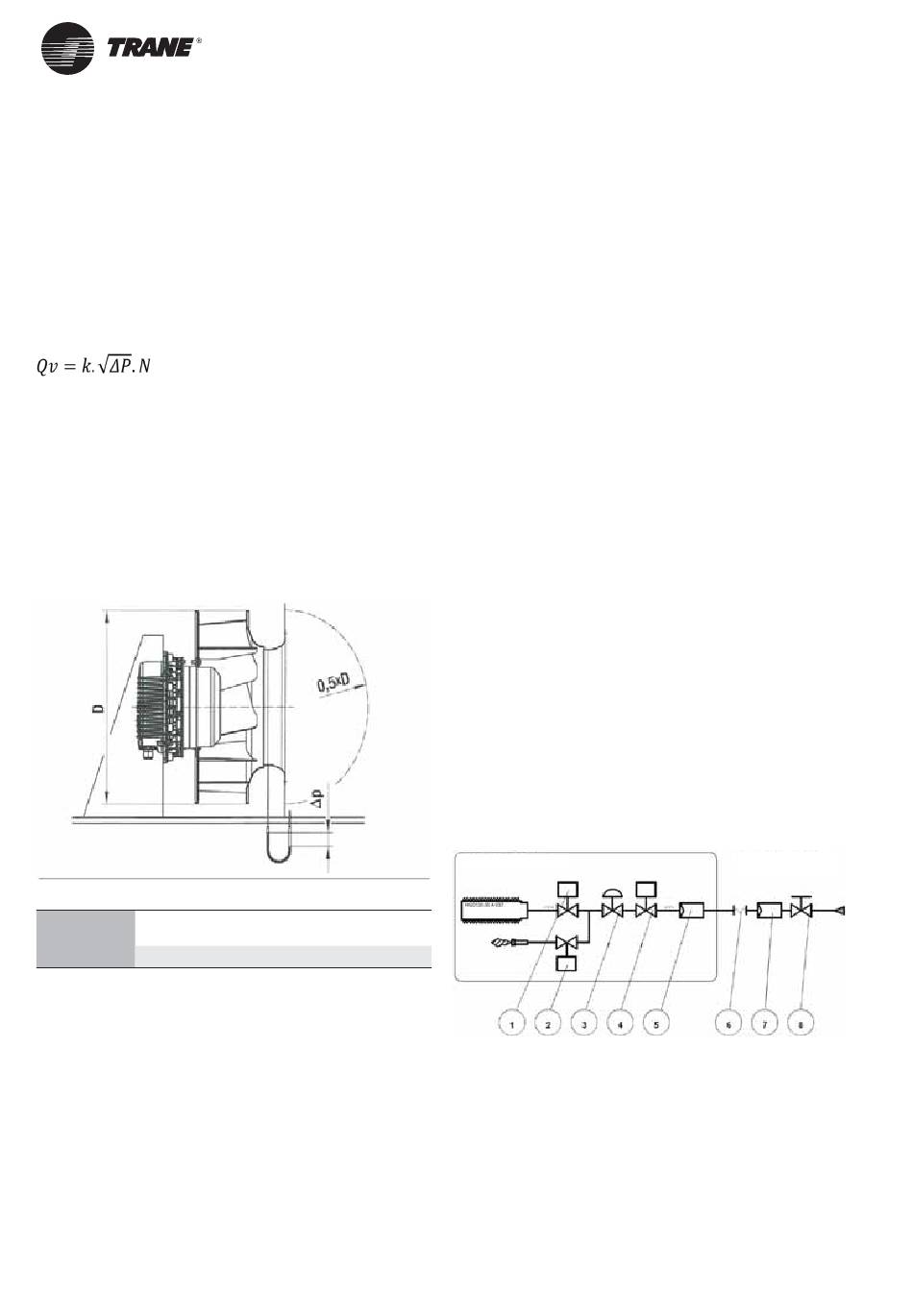

Option de mesure du débit d'air du
ventilateur d'alimentation
L 'option de mesure du débit d'air lorsqu'elle est
sélectionnée est associée à un capteur de pression
différentielle d'air qui mesure la différence de pression
avant la buse d'entrée et à l'intérieur de la buse d'entrée.
Le débit d'air de l'unité peut être calculé sur la base de
la pression différentielle (différence de pression des
pressions statiques) conformément à l'équation suivante:
Qv dans [m 3 / h] et p en [Pa]
N - nombre de ventilateurs
k - prend en compte les caractéristiques spécifi ques de
la buse.
Le raccordement côté unité est réalisé via un connecteur
de tube en T pré-monté. Ce raccord de tube convient
aux fl exibles pneumatiques d'un diamètre intérieur
de 4 mm.
facteurs k :
Diamètre du
400
ventilateur
facteur k
188
Selon l'option choisie, le débit d'air ou le régime
du ventilateur peut être lu directement sur l'écran
(disponible en option) ou doit être déterminé en
connectant un compteur de perte de charge au
connecteur en T pré-monté.
La confi guration est de -20 % / + 30 % de variation par
rapport au réglage en usine (190 m 3 h-1/kW à 250 Pa).
Installation de la tuyauterie de gaz
Installation des conduites de gaz
(à effectuer par l'installateur)
Il convient de respecter les règles d'installation
applicables aux bâtiments publics : reportez-vous à la
brochure dans le « Journal Offi ciel » n° 1477-1 (pour la
France uniquement).
22
450
500
240
281
Les tuyaux d'amenée de gaz et la vanne d'arrêt du gaz
doivent être dimensionnés pour garantir la pression
d'alimentation en gaz à l'entrée de l'unité lorsque celle-ci
fonctionne à pleine capacité.
Il est recommandé d'installer un détendeur aussi près
que possible de chaque unité installée. Les tuyaux
doivent être autoporteurs avant la jonction fi nale à
l'unité. Installer un piège à poussière (fi ltre) en amont
du raccord à l'unité. Recherchez d'éventuelles fuites
au niveau des tuyaux de gaz à l'aide de produits tels
que « Teepol » ou « 1 000 bulles » ou une méthode
équivalente. Ne pas utiliser pas d'eau savonneuse.
AVERTISSEMENT !
N'utilisez jamais de fl amme pour rechercher des fuites.
Les pressions de gaz nécessaires au raccordement
d'entrée de l'unité sont spécifi ées dans le tableau
« Catégorie de marquage de la section de gaz dans
différents pays »
ATTENTION !
La tuyauterie ne doit exercer aucune pression au niveau
de la jonction au brûleur.
Le système de chauffage doit être isolé par la vanne
d'arrêt du gaz sur les tuyaux d'arrivée de gaz pendant
les tests de pression et ce, dès que la pression dépasse
0,060 bar (60 mbar).
Si une pression supérieure à 0,060 bar est appliquée
à l'entrée de la vanne de gaz, l'unité pourrait être
endommagée. Dans ce cas, il est obligatoire d'ajouter
un réducteur de pression.
Raccordez le tuyau de condensation pour le brûleur
modulant. Le brûleur bi-étagés n'est pas censé produire
du condensat et la petite quantité de condensat
éventuellement produite dans des conditions de travail
particulières sera alors évaporé.
Figure 9 - Réseau de gaines d'arrivée de gaz type
Inclus avec le module PCH
LÉGENDE :
1
Électrovanne gaz brûleur principal
2
Électrovanne gaz brûleur pilote
3
Stabilisateur de pression
4
Électrovanne gaz de sécurité
5
Filtre à gaz (petite section)
6
Joint anti-vibration
7
Filtre à gaz (grande section)
8
Vanne à gaz
À fournir par l'installateur
RT-SVX060C-FR
