IMPORTANT
REMOVING THE 30A FUSE WILL RE-
SET ALL FUNCTIONS: THE DIGITAL
CLOCK, TRIP INFORMATION, AND
CHRONOMETER MEASUREMENTS.
04_28

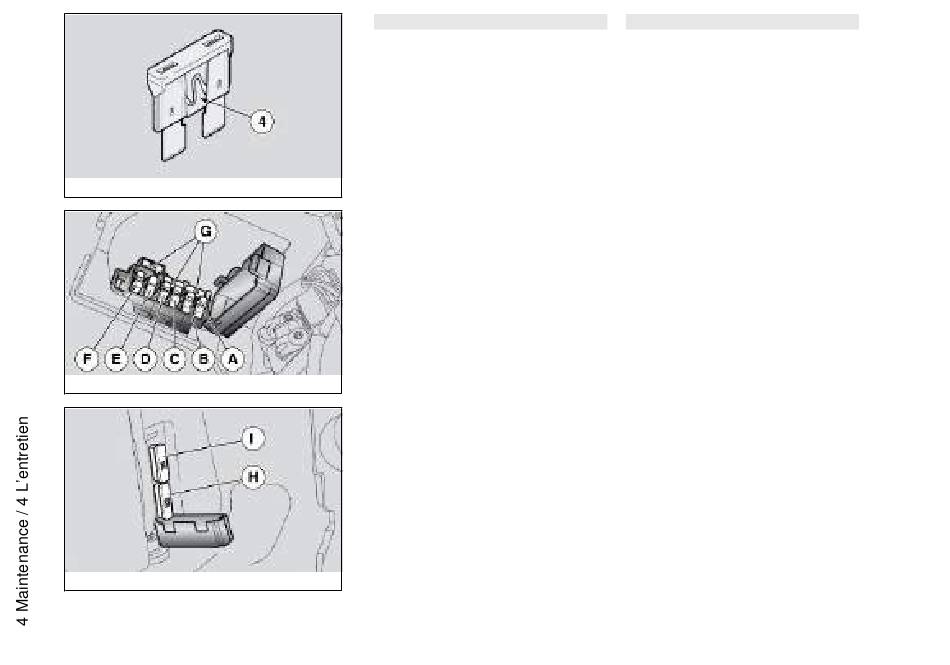

SECONDARY FUSES
A - Parking lights, brake lights, License
plate light, horn, electric locks, Panel
power supply, Transmission computer
power supply, Resistance module (15A)
B - High-beam/low beam lights, Heated
handlebars (OPT) (15 A).
C - Fuel pump, Coils, Injectors, Electric
fan, Oxygen sensor, Startup relay com-
04_29
mand (20 A).
D - Injection relay charges, Electric fan
relay, Injection computer power supply,
Engine Stop (10A).
E - Permanent power supply, Electronic
central unit power (3 A).
F - Electric socket (15A)
G - Spare fuses (10 - 15 - 20 A)
MAIN FUSES
04_30
https://www.motorcycle-manual.com/
ATTENTION
LA DÉPOSE DU FUSIBLE DE 30 A
PROVOQUE LA REMISE À ZÉRO DES
FONCTIONS : HORLOGE NUMÉRI-
QUE, INFORMATIONS DE VOYAGE ET
MESURES CHRONOMÉTRIQUES.
FUSIBLES SECONDAIRES
A - Feux de position, feux stop, ampoule
d'éclairage de la plaque, klaxon, serrure
électrique, alimentation du tableau de
bord, alimentation de la centrale de la
boîte de vitesses, module de résistances
(15 A).
B - Feux de croisement / feux de route,
Poignées chauffantes (OPT) (15 A).
C - Pompe à essence, bobines, injec-
teurs, électroventilateur, sonde lambda,
relais de commande du démarrage (20
A).
D - Charges du relais d'injection, relais de
l'électroventilateur, alimentation de la
centrale d'injection, Engine Stop (10 A).
E - Alimentation permanente de la cen-
trale d'injection (3 A).
F - Prise de courant (15 A).
G - Fusibles de réserve (10 - 15 - 20 A).
194
