Montage- und Gebrauchsanweisung nur für Fachpersonal

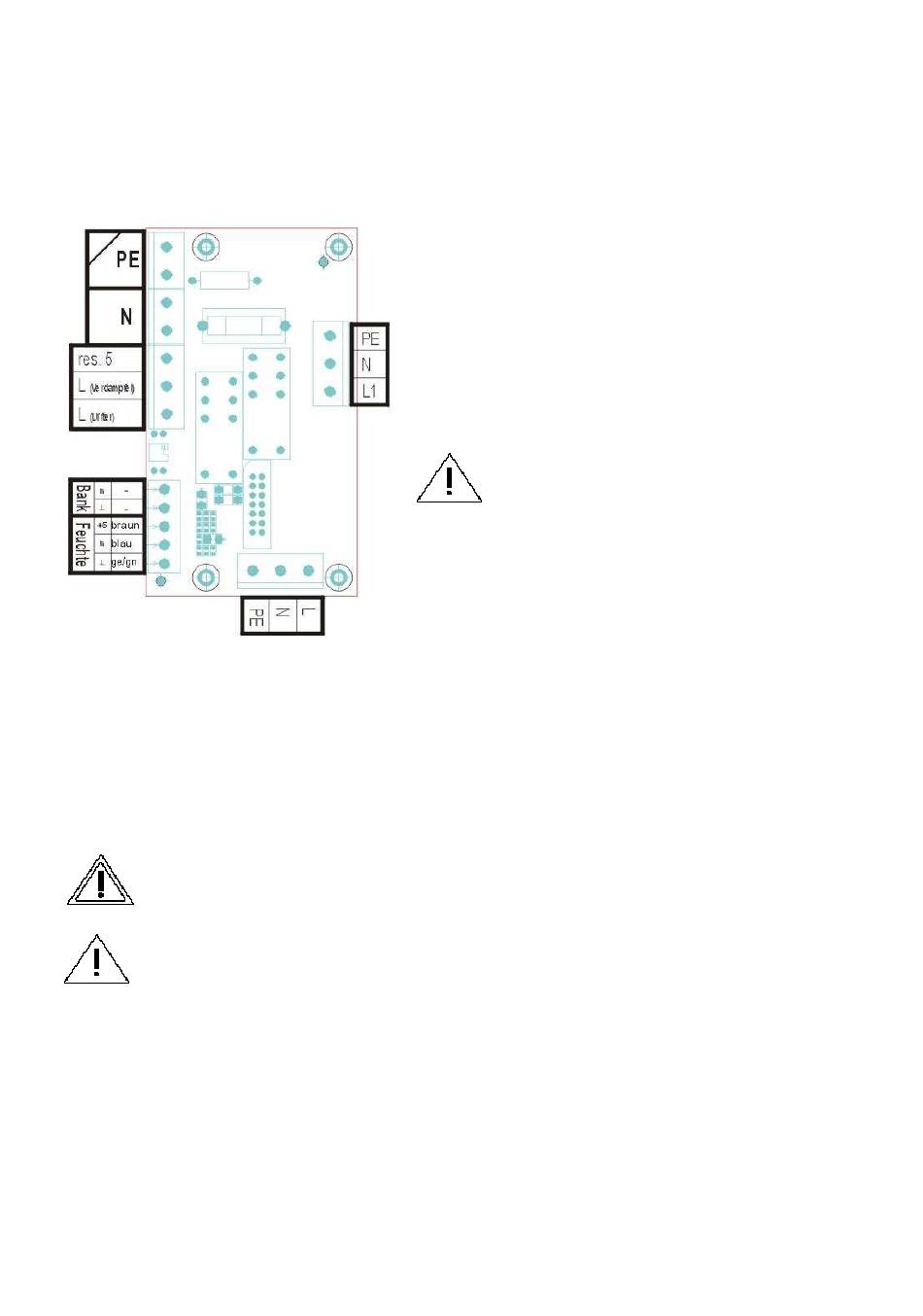

6.5.0 KLEMMENBELEGUNG FEUCHTEMODUL (OPTIONAL: WC4-H-PCB)

6.5.1 Spannungsversorgung

Das Lüfterkabel wird durch die Kabelverschraubung eingeführt und an den Klemmen L
PE angeklemmt. Der Abgang ist mit 4 A träge gesichert.
6.5.2 Feuchtefühler und Bankfühler
Bankfühler und Feuchtefühler sind an den dafür vorgesehenen Klemmen an der
Feuchteerweiterungsplatine WC4-H-PCB anzuschließen.
Montagearbeiten an den Fühlern dürfen nur im Zustand der allpoligen Abschaltung/
Netztrennung der Wave.com4 Saunasteuerung und durch einen qualifizierten/
zugelassenen Techniker/ Technikerbetrieb erfolgen!
Beachten Sie unbedingt die Polaritäten (auf Beschriftungen achten)!
Falsche Polaritäten können zu dauerhaften Schäden führen!
Die Neutralleiter „N" und die Schutzleiterklemmen „PE"
sind Sammelanschlüsse.
Die Versorgung rechts wird intern am Basismodul
(siehe 6.4.10) angeklemmt.
Der Verdampfer wir über die PG Verschraubung geführt
und an den Klemmen L
angeklemmt.
Der Wassermangelanschluss kann auf „res. 5" der
optionalen Feuchteerweiterungsplatine WC4-H-PCB
angeklemmt werden.
WE DO IT FIRST.
(Verdampfer)
Der Verdampfer braucht selbst eine eigene
Sicherheitsabschaltung bei
Wassermangel!
, N und PE
, N und
(Lüfter)
48 /228
