Manuale d'installazione e uso riservato al personale tecnico

6.6.0 CONFIGURAZIONE DEI MODULI PER LUCI COLORATE

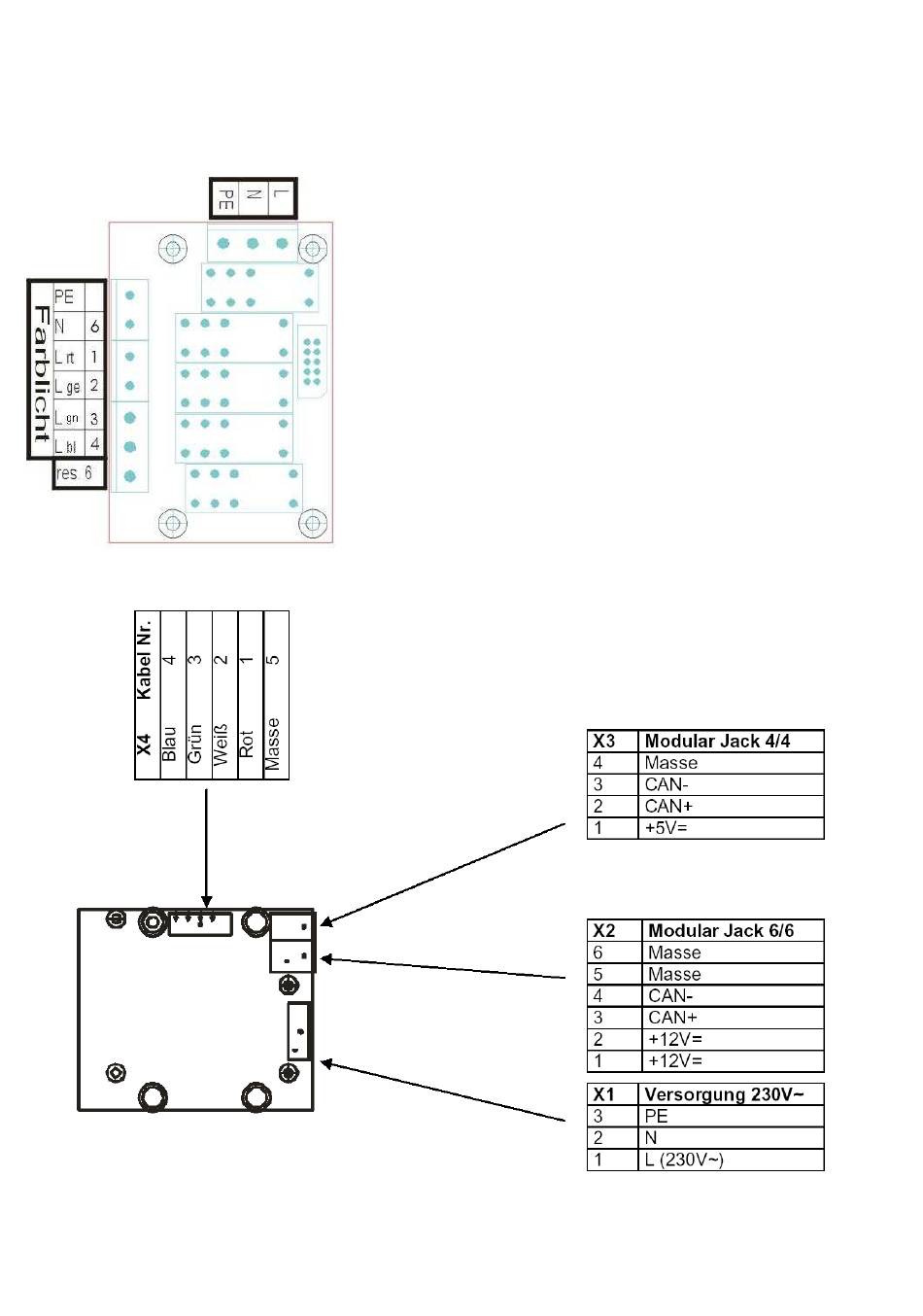

Figura 67: Configurazione dei collegamenti per il modulo per le luci LED colorate
6.6.7
I terminali della parte superiore sono destinati all'alimentazione
interna dell'estensione opzionale per il funzionamento con luci
colorate. Di norma, tale alimentazione viene fornita dal modulo per
funzionamento in presenza di umidità, che si trova nella parte
superiore. In mancanza di questo modulo, attenersi alle istruzioni
contenute nella sezione 6.4.10 di questo manuale.
6.6.8
La morsettiera laterale è destinata al collegamento delle luci colorate.
I conduttori vengono inseriti nei singoli terminali e quindi collegati
alle lampadine. È necessario un cavo a 6 poli. In caso di lampadine
con cavo singolo, sarà necessario predisporre un collegamento
esterno per i conduttori neutri. La disposizione dei colori corrisponde
allo schema del modulo per luci colorate. Il terminale "res.6" non è
utilizzabile.
WE DO IT FIRST.
ALIMENTAZIONE
MORSETTIERA DELLE LUCI
