6.4.0 CONFIGURAZIONE DELLA SCHEDA WC4-B-L (ELEMENTO DI POTENZA
WAVE.COM4)
Poiché le condotte di alimentazione dei moduli accessori (modulo per luci LED colorate o 230 V) cambiano
2
a seconda del tipo di modulo utilizzato, è necessario disporre di conduttori di sezione sufficiente (1,5 mm
)
per ciascuna piastra, i quali dovranno essere inoltre legati da fascette, come illustrato nelle figure sottostanti!

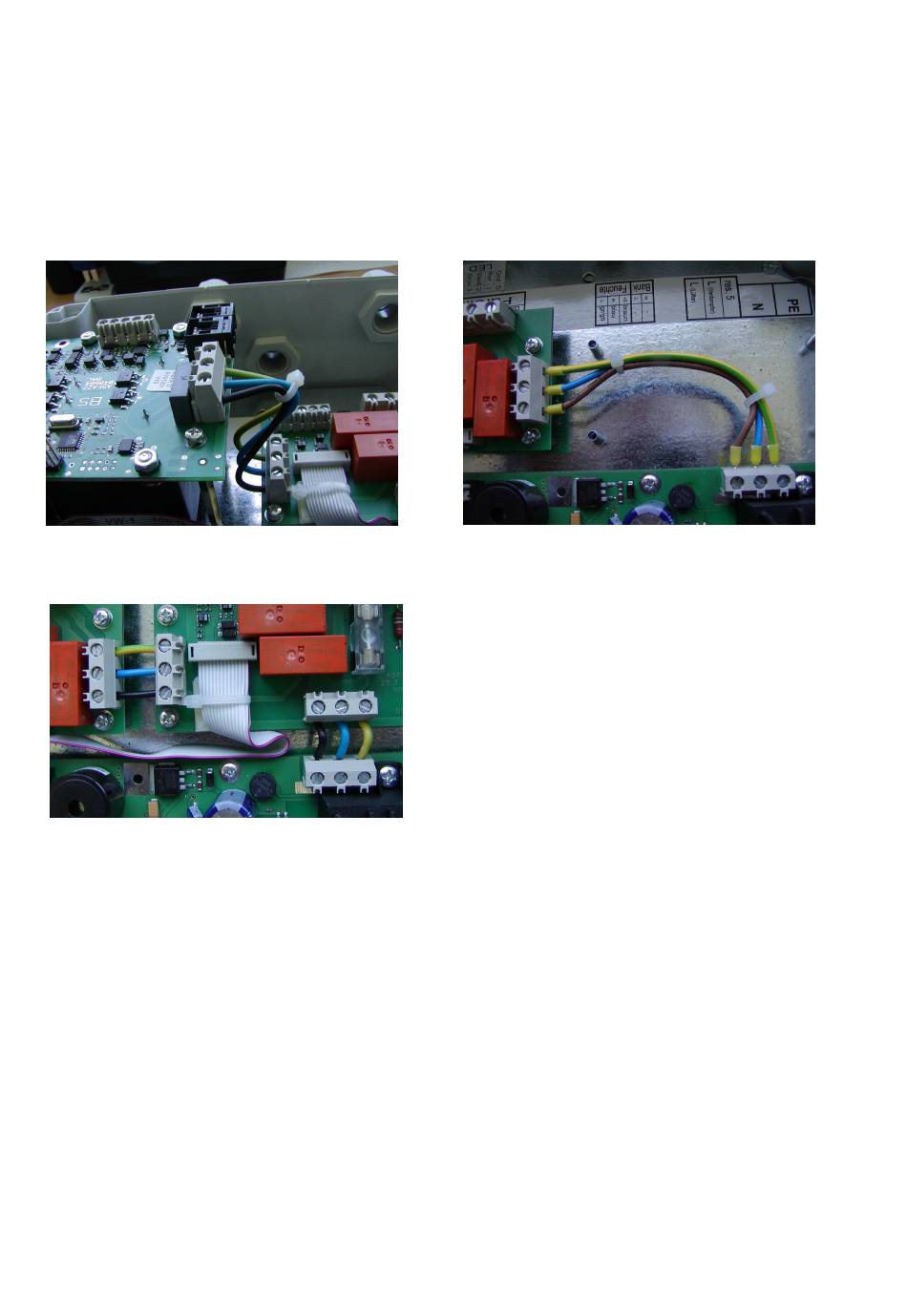

Modulo luci LED colorate
Modulo luci colorate 230 V
con modulo "umidità"
senza modulo "umidità"
Modulo luci colorate 230
V con modulo "umidità"
